eBPF 技術實踐：加速容器網絡轉發，耗時降低60%+！
背景
Linux 具有功能豐富的網絡協議棧，并且兼顧了非常優秀的性能。但是，這是相對的。單純從網絡協議棧各個子系統的角度來說，確實做到了功能與性能的平衡。不過，當把多個子系統組合起來，去滿足實際的業務需求，功能與性能的天平就會傾斜。
容器網絡就是非常典型的例子，早期的容器網絡，利用 bridge、netfilter + iptables （或lvs）、veth等子系統的組合，實現了基本的網絡轉發；然而，性能卻不盡如人意。原因也比較明確：受限于當時的技術發展情況，為了滿足數據包在不同網絡 namespace 之間的轉發，當時可以選擇的方案只有 bridge + veth 組合；為了實現 POD 提供服務、訪問 NODE 之外的網絡等需求，可以選擇的方案只有 netfilter + iptables（或 lvs）。這些組合的技術方案增加了更多的網絡轉發耗時，故而在性能上有了更多的損耗。
然而，eBPF 技術的出現，徹底改變了這一切。eBPF 技術帶來的內核可編程能力，可以在原有漫長轉發路徑上，制造一些“蟲洞”，讓報文快速到達目的地。針對容器網絡的場景，我們可以利用 eBPF，略過 bridge、netfilter 等子系統，加速報文轉發。
下面我們以容器網絡為場景，用實際數據做支撐，深入分析 eBPF 加速容器網絡轉發的原理。
網絡拓撲

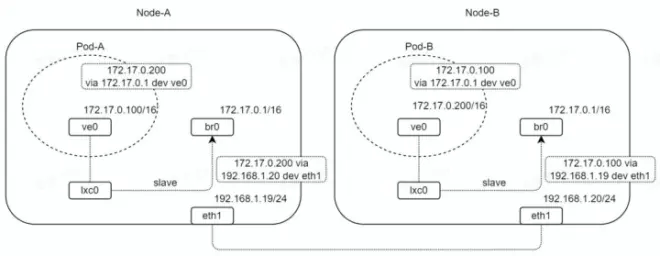

如圖，兩臺設備 Node-A/B 通過 eth1 直連，網段為 192.168.1.0/24。
Node-A/B 中分別創建容器 Pod-A/B，容器網卡名為 ve0，是 veth 設備，網段為172.17.0.0/16。
Node-A/B 中分別創建橋接口 br0，網段為 172.17.0.0/16，通過 lxc0（veth 設備）與 Pod-A/B 連通。
在 Node、Pod 網絡 namespace 中，分別設置靜態路由；其中，Pod 中靜態路由網關為 br0，Node 中靜態路由網關為對端 Node 接口地址。
為了方便測試與分析，我們將 eth1 的網卡隊列設置為 1，并且將網卡中斷綁定到 CPU0。
bridge
bridge + veth 是容器網絡最早的轉發模式，我們結合上面的網絡拓撲，分析一下網絡數據包的轉發路徑。
在上面網絡拓撲中，eth1 收到目的地址為 172.17.0.0/16 網段的報文，會經過路由查找，走到 br0 的發包流程。
br0 的發包流程，會根據 FDB 表查找目的 MAC 地址歸屬的子接口，如果沒有查找到，就洪泛（遍歷所有子接口，發送報文）；否則，選擇特定子接口，發送報文。在本例中，會選擇 lxc0 接口，發送報文。
lxc0 口是 veth 口，內核的實現是 veth 口發包，對端的 veth 口就會收包。在本例中，Pod-A/B 中的 ve0 口會收到報文。
至此，完成收包方向的主要流程。
當報文從 Pod-A/B 中發出，會先在 Pod 的網絡 namespace 中查找路由，假設流量從 Pod-A 發往 Pod-B，那么會命中我們之前設置的靜態路由：172.17.0.200 via 172.17.0.1 dev ve0，最終報文會從 ve0 口發出，目的 MAC 地址為 Node-A 上面 br0 的地址。
ve0 口是 veth 口，和收包方向類似，對端的 veth 口 lxc0 會收到報文。
lxc0 口是 br0 的子接口，由于報文目的 MAC 地址為 br0 的接口地址，報文會經過br0 口上送到 3 層協議棧處理。
3 層協議棧會查找路由，命中我們之前設置的靜態路由：172.17.0.200 via 192.168.1.20 dev eth1，最終報文會從 eth1 口發出，發給 Node-B。
至此，完成發包方向的主要流程。
上面的流程比較抽象，我們用 perf ftrace 可以非常直觀地看到報文都經過了哪些內核協議棧路徑。
【文章福利】小編推薦自己的Linux內核技術交流群:【891587639】整理了一些個人覺得比較好的學習書籍、視頻資料共享在群文件里面，有需要的可以自行添加哦！?。。ê曨l教程、電子書、實戰項目及代碼)? ?
收包路徑
如圖，收包路徑主要經歷路由查找、橋轉發、veth 轉發、veth 收包等階段，中間多次經過 netfilter 的 hook 點。
最終調用 enqueue_to_backlog 函數，數據包暫存到每個 CPU 私有的 input_pkt_queue中，一次軟中斷結束，總耗時 79us。
但是報文并沒有到達終點，后續軟中斷到來時，會有機會調用 process_backlog，處理每個 CPU 私有的 input_pkt_queue，將報文丟入 Pod 網絡 namespace 的協議棧繼續處理，直到將報文送往 socket 的隊列，才算是到達了終點。
綜上，收包路徑要消耗2個軟中斷，才能將報文送達終點。
發包路徑
如圖，發包路徑主要經歷 veth 收包、橋上送、路由查找、物理網卡轉發等階段，中間多次經過 netfilter 的 hook點 。
最終調用網卡驅動發包函數，一次軟中斷結束，總耗時 62us。
分析
由 perf ftrace 的結果可以看出，利用 bridge + veth 的轉發模式，會多次經歷netfilter、路由等子系統，過程非常冗長，導致了轉發性能的下降。
我們接下來看一下，如何用eBPF跳過非必須的流程，加速網絡轉發。
TC redirect
首先，我們先看一下內核協議棧主要支持的 eBPF hook 點，在這些 hook 點我們可以注入 eBPF 程序，實現具體的業務需求。
我們可以看到，與網絡轉發相關的 hook 點主要有 XDP（eXpress Data Path）、TC（Traffic Control）、LWT（Light Weight Tunnel）等。
針對于容器網絡轉發的場景，比較合適的 hook 點是 TC。因為 TC hook 點是協議棧的入口和出口，比較底層，eBPF 程序能夠獲取非常全面的上下文（如：socket、cgroup 信息等），這點是 XDP 沒有辦法做到的。而 LWT 則比較靠上層，報文到達這個 hook 點，會經過很多子系統（如：netfilter）。
加速收包路徑
如圖，在 eth1 的 TC hook 點（收包方向）掛載 eBPF 程序。
eBPF 程序如下所示，其中 lxc0 接口的 index 為 2。bpf_redirect 函數為內核提供的 helper 函數，該函數會將 eth1 收到的數據包，直接轉發至 lxc0 接口。
加速發包路徑
如圖，在 lxc0 的 TC hook 點（收包方向）掛載 eBPF 程序。
eBPF 程序如下所示，其中 eth1 接口的 index 為 1。bpf_redirect 函數會將 lxc0 收到的數據包，直接轉發至 eth1 接口。
分析
由上面的操作可以看到，我們直接跳過了 bridge 的轉發，利用 eBPF 程序，將 eth1 與 lxc0 之間建立了一個快速轉發通路。下面我們用 perf ftrace 看一下加速效果。
收包路徑
如圖，在收包路徑的 TC 子系統中，由 bpf_redirect 函數設置轉發信息（ lxc0 接口 index），由 skb_do_redirect 函數直接調用了 lxc0 接口的 veth_xmit 函數；略過了路由、bridge、netfilter 等子系統。
最終調用 enqueue_to_backlog 函數，數據包暫存到每個 CPU 私有的input_pkt_queue 中，一次軟中斷結束，總耗時 43us；比 bridge 轉發模式的 79us，耗時減少約 45%。
但是，收包路徑仍然要消耗 2 個軟中斷，才能將報文送達終點。
發包路徑
如圖，在發包路徑的 TC 子系統中，由 bpf_redirect 函數設置轉發信息（ eth1 接口 index ），由 skb_do_redirect 函數直接調用了 eth1 接口的 xmit 函數；略過了路由、bridge、netfilter 等子系統。
最終調用網卡驅動發包函數，一次軟中斷結束，總耗時 36us ，相比 bridge 模式 62us ，耗時減少了約 42% 。
小結
由 perf ftrace 的結果可以看出，利用 eBPF 在 TC 子系統注入轉發邏輯，可以跳過內核協議棧非必須的流程，實現加速轉發。收發兩個方向的耗時分別減少40%左右，性能提升非常可觀。
但是，我們在收包路徑上面仍然需要消耗 2 個軟中斷，才能將報文送往目的地。接下來我們看，如何利用 redirect peer 技術來優化這個流程。
TC redirect peer
加速收包路徑
如圖，在 eth1 的 TC hook 點（收包方向）掛載 eBPF 程序。
eBPF 程序如下所示，其中 lxc0 接口的 index 為 2。bpf_redirect_peer 函數為內核提供的 helper 函數，該函數會將 eth1 收到的數據包，直接轉發至 lxc0 接口的 peer 接口，即 ve0 接口。
分析
由于 bpf_redirect_peer 會直接將數據包轉發到 Pod 網絡 namespace 中，避免了enqueue_to_backlog 操作，節省了一次軟中斷，性能理論上會有提升。我們用 perf ftrace 驗證一下。
如圖，在收包路徑的 TC 子系統中，由 bpf_redirect_peer 函數設置轉發信息（ lxc0 接口 index），由 skb_do_redirect 函數調用 veth_peer_dev 查找 lxc0 的 peer 接口，設置 skb->dev = ve0，返回 EAGAIN 給 tcf_classify 函數。
tcf_classify 函數會判斷 skb_do_redirect 的返回值，如果是 EAGAIN，則觸發 __netif_receive_skb_core 函數偽遞歸調用（通過 goto 實現）。這樣，就非常巧妙地實現了網絡 namespace 的切換（在一次軟中斷上下文中）。
最終，通過 tcp_v4_rcv 函數到達報文的終點，整個轉發流程耗時 75us。從上面的函數耗時可以看到，ip_list_rcv 函數相當于 Pod 網絡 namespace 的耗時，本文描述的 3 種轉發模式，這段轉發路徑是相同的。所以，將 ip_list_rcv 函數耗時減去，轉發耗時約為 14us（這里還忽略了2次軟中斷調度的時間）。比 TC redirect 模式的 43us、bridge 模式的 79us，轉發耗時分別減少為 67%、82%****。
總結
本文以容器網絡為例，對比了 3 種容器網絡轉發模式的性能差異。通過 perf ftrace 的函數調用關系以及耗時情況，詳細分析了導致性能差異的原因。我們演示了**僅僅通過幾行 eBPF 代碼，就可以大大縮短報文轉發路徑，加速內核網絡轉發的效率，網絡轉發耗時最多可減少82%。
原文作者：王棟棟 Linux內核之旅
