題外話：如何在multisim中導入LM386？

參見：https://blog.csdn.net/weixin_45545395/article/details/107822782/

或者直接打開此實驗的仿真文件【保存元器件】

仿真文件：https://ottava.cn/archives/453

實驗內容：

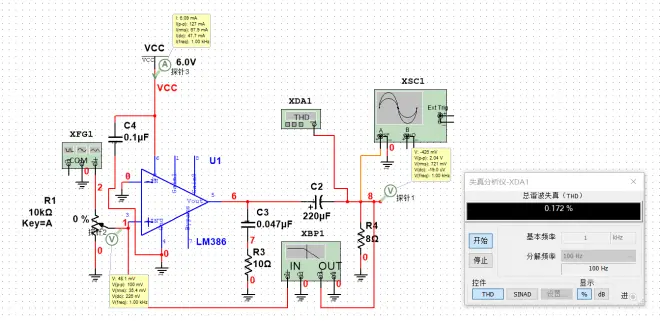

1）按照圖 7.11.6 連接電路，使電源電壓 Vcc=6V，0.1μF 電容跨接在 LM386 的 6、4 引腳之間，電路盡量少用導線。設置輸入信號 Vin 為峰峰值是 100mV 、頻率是 1kHz 的正弦波，調節電位器，使得輸出電壓幅度最大，且不失真，測量此時輸出信號的電壓峰峰值，并計算電壓增益。

只有Speaker沒喇叭（也可能是我沒找到）喇叭就用 8歐姆電阻 代替了。

XDA：失真分析儀

怎么用的？我也不知道，大概 <1% 就能認為不失真了吧？此時R1=1650Ω。

測量此時輸出信號的電壓峰峰值：

右邊的電壓探針第二行：

"Vout 峰峰值 2V 以上" 合理。

計算電壓增益：

"增益是指Vout/滑動變阻器的輸出"

這是50倍電壓增益？這合理嘛？

2）測量最大輸出功率：，為實驗箱的喇叭，取 8Ω。

【2022-11-25】Vmax其實是有效值，（講解時說的）

3）測直流電流??，并計算放大器效率?。

測直流電流??：上面的電流探針的第4行，

"電流輸出電流：幾十mA（直流）" 合理。

并計算放大器效率：

?

效率只有35.1%？這合理嘛？

4）測量電路的通頻帶。首先，輸入峰峰值是 20mV，頻率是 1kHz 的正弦波信號，測輸出電壓?；接著增加信號頻率直到輸出電壓的峰峰值為?的，這時所對應的

信號頻率即該放大器的上限頻率；然后，降低信號頻率直到輸出電壓的峰峰值為的，這時所對應的信號頻率即此放大器的下限頻率。則功率放大器的通頻帶:

(1kHz,31.465dB)

:(301.4kHz28.465dB)

:(90Hz,28.465dB)

"帶寬幾百kHz" 合理。

選做題

20倍電壓增益：

右邊的電壓探針第二行：

計算電壓增益：

測量最大輸出功率：

測直流電流??：上面的電流探針的第4行，

并計算放大器效率：

?

(1kHz,26.182dB)

:(358.3kHz,23.182dB)

:(89Hz,23.182dB)

200倍電壓增益

右邊的電壓探針第二行：

計算電壓增益：

測量最大輸出功率：

測直流電流??：上面的電流探針的第4行，

并計算放大器效率：

?

(1kHz,44.476dB)

:(131.15kHz,41.496dB)

:(144.2Hz,41.496dB)

如果你有發現錯誤，或者感到無法理解的地方，歡迎（務必）私信或評論交流~
