品牌：上海約瑟

名稱:端子排靜態雙位置繼電器

型號:ST4L2

額定電壓:110,220VDC/AC 48VAC

功率消耗:≤5W

觸點容量:5A/250V

動作時間:≤30mS

雙位置繼電器ST4L2/DC110V

系列型號：

DSP2-4A重動繼電器；DSP2-2A2B重動繼電器；

DSP2-3A1B重動繼電器；TST440GT雙母線切換繼電器；

TST220GT雙母線切換繼電器；TST3300GT雙母線切換繼電器；

TST400A-GT雙位置繼電器；TST440AB-GT雙位置繼電器；

UEG3-L2雙母線切換繼電器；UEG2-L2雙母線切換繼電器；

ST4L2雙位置繼電器；ST4L2A雙位置繼電器；

ST2-2L雙位置繼電器；ST2-2A2B雙位置繼電器；

ST2-3A1B雙位置繼電器；ST2-4A雙位置繼電器；

一、用途

ST4系列雙位置繼電器用于交直流操作的各種保護和自動控制的裝置中，作為切換閉鎖元件。

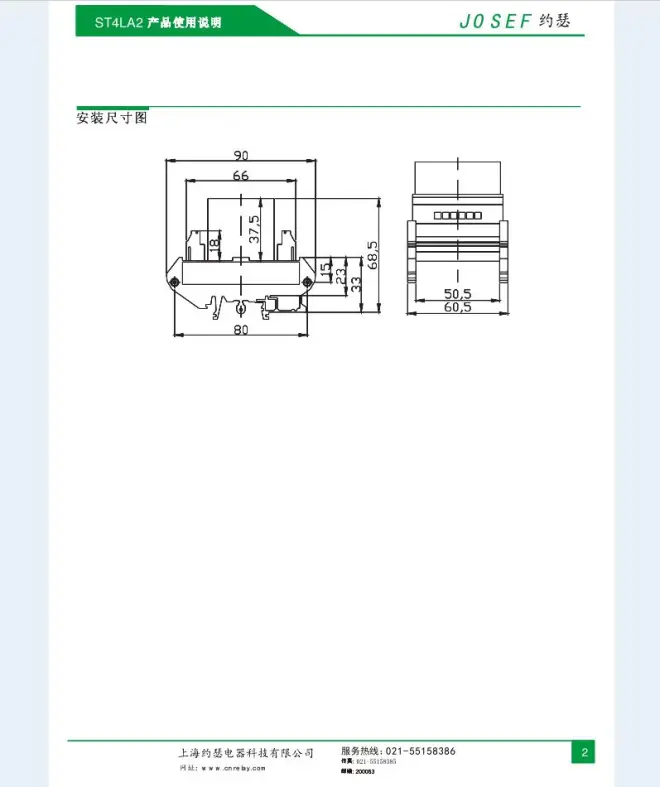

二、安裝結構

雙位置繼電器導軌安裝 9，導軌安裝 E 殼體兩種結構，具體尺寸以實物為準。

三、主要技術參數

1．額定電壓：AC220V AC110V DC220V DC110V 等，具體以實物標簽為準。

2．輔助電源：此型號可不接輔助電源。

3．動作值：合閘線圈不大于 70%額定電壓。跳閘線圈不小于 70%額定電壓。

4．觸點容量：可長期接通 5A電流，在電壓不大于 250VDC的直流回路中，可斷開τ=5ms 50W的直流感性負

載；在電壓不大于 250VAC 的交流回路中，可斷開 COSФ=0.4 250VA的交流負載。

5．功耗：不大于 5W。

6．有動作指示。

7．動作時間：在額定電壓下，動作時間不大于 30ms。

8．絕緣電阻：用開路電壓 500V的兆歐表測量各外露帶電端子與外殼之間，絕緣電阻不小于 300MΩ。

9．介質強度：各引出帶電端子與外殼之間能承受工頻 2KV（有效值）50HZ，歷時 1分鐘不擊穿，無閃絡。

四、使用條件

1、環境溫度：—10℃ ～ 50℃；

2、無導電氣體，無腐蝕性氣體，無較強振動；

3、工作電壓：不大于 120%額定電壓；

4、工作位置：任意；

5、周圍磁場強度：小于 0.5mT；

6、不得有雨水和雪,有防霧、防塵、防風沙設施。

五、接線圖以實物標簽為準

注：1、接線圖是“T”線圈通電后的狀態，要使接點狀態翻轉,請?jiān)凇癏”線圈施加額定電壓。

訂貨時須注明繼電器型號規格、結構形式代號、板前或板后接線方式、數量及其它要求。

雙位置繼電器ST4L2/DC110V

上海約瑟繼電器事業部
