今天小萬給大家?guī)硪豢钤谛阅苌蠌氐椎醮蛲械腂IM引擎平臺：OurBIM。

以下是第二部分：

01. 主視圖快速定位

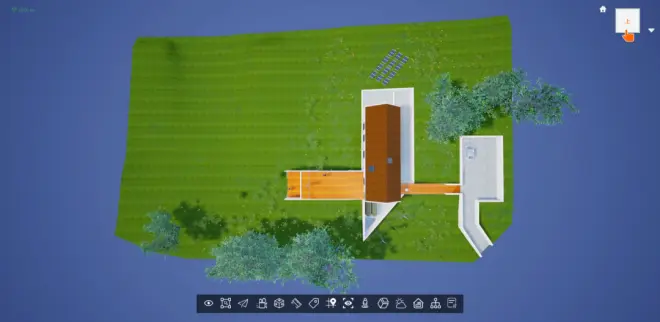

主視圖定位功能是點擊該按鈕后，將BIM模型歸置于前、上、右三個面角點位置，展示其上帝視角，默認為第三人稱視角（需預先在BIM建模軟件中設置并保存該模型主視圖）。

02. ViewCube快速切換定位

ViewCube（3D導航）是便于該模型的6個面、8個角、12條邊的快速定位功能，點擊其任一邊、角、面，即可快速將模型定位到指定方向。

03. 投影模式切換

投影模式是指在場景中，以正交投影或透視投影兩種模式對模型進行瀏覽漫游。

（1）透視投影

使用透視投影獲得的結果是類似人眼在真實世界中看到的有“近大遠小”的效果（下圖a）。

（2）正交投影

正交投影照相機獲得的結果是對于在三維空間內平行的線，投影到二維空間中也一定是平行的（下圖b）。

04.?視角選擇

視角選擇功能中包括以下三種視角模式供選擇使用：

（1）第一人稱視角：

? ? ??

就是在現實生活中，可以直接用眼睛看到的景物，就被稱為第一人稱。

（2）上帝視角：

? ? ??

是指從第三個人的角度來觀察，它能夠帶來更多的信息量。

（3）第三人稱視角（跟隨視角）：指在跟隨場景中設定的角色以固定視角位置進行漫游。

05. 自定義主視圖?

用戶自行定義主視圖按鈕功能。點擊后，當前視圖被平臺記錄為主視圖，覆蓋原有主視圖定位坐標及其視場角方向。

? ? ?

當再點擊主視圖定位功能時，則跳轉到最后一次點擊自定義主視圖按鈕所記錄的坐標位置與視角。

06.? 重置主視圖

重置主視圖功能為刪除“自定義主視圖”添加的主視圖視角，恢復到預置的主視圖，即將BIM模型歸置于前、上、右三個面公共角點位置。

07. 旋轉Rotate

在PC端Web瀏覽器長按鼠標左鍵出現橙色“準星”后，拖動鼠標以實現BIM模型旋轉功能。

? ? ? ?

旋轉功能分為以下四種規則：

（1）沒有選擇構件，鼠標沒有點擊模型，以模型中心點旋轉。

（2）沒有選擇構件，點擊模型，以點擊位置旋轉。

（3）選擇構件，鼠標沒有點擊模型，以鼠標點擊時的點為中心旋轉。

（4）選擇構件，鼠標點擊模型，以鼠標再次點擊時的點為中心旋轉。

08.?平移Move

在Web瀏覽器長按鼠標中間滾輪，拖動鼠標以實現BIM模型平移功能。

09. 縮放Zoom In/Out

Web瀏覽器滑動鼠標中間滾輪，Zoom In（放大）為向前推鼠標滾輪，Zoom Out（縮?。橄蚝罄髽?biāo)滾輪以實現BIM模型縮放功能。

10. ?聚焦高亮Focus

當鼠標左鍵點擊到某構件后，該構件邊框呈黃色高亮顯示，鼠標左鍵快速點擊兩次或使用鍵盤“F”鍵以實現聚焦功能。

或通過平臺工具欄“模型瀏覽器”功能中，單擊某葉子節點構件后，亦可實現聚焦高亮功能。

11.?場景漫游

在場景中可使用鍵盤操作實現視角移動漫游，鍵盤對應指令如下：

W：前進

A：右移

S：后退

D：左移

Q：向上

E：向下

12. 漫游速度調節

漫游移動速度是為適配不同面積大小的模型場景而準備，共有8個速度檔位（1-8）供調節，默認速度為中值：4?？筛鶕?jù)個人需求設置調節移動速度值。

13.?關注視點/視角保存

在場景中，如您對某位置關注度高，或該位置相對隱蔽且重要，可點擊“

”中的“

”以添加并保存該視角坐標位置和視場角方向。

當保存后，可通過點擊視點名字后的“

”按鈕修改視點名稱。

也可點擊“

”按鈕刪除該關注視點。

14.?小地圖

點擊平臺工具欄中“小地圖”按鈕后在屏幕右側出現該場景小地圖彈窗，地圖中間指針為當前場景中位置和朝向。

將鼠標移動到小地圖上，滾動鼠標滾輪可對小地圖放大、縮小操作。

按下鼠標右鍵以移動小地圖視角位置。

在小地圖中鼠標左鍵點擊某位置則位移到該位置。

目前，OurBIM公有云版免費使用！

還等什么，趕緊登錄OurBIM.com，開啟你的云端BIM之旅吧！
