鎳基高溫合金等金屬材料 歡迎咨詢 上海霆鋼金屬集團(tuán)有限公司

Incoloy 800產(chǎn)品概述

Incoloy?800合金中的Cr含量通常為15-25%，鎳含量為30-45%，并含有少量的鋁和鈦。800合金從高溫快冷后均處于奧氏體單項(xiàng)區(qū)，因此，使用狀態(tài)為單一奧氏體組織。合金具有較高的鉻含量和足夠的鎳含量，所以有較高的耐高溫腐蝕性能，在工業(yè)中應(yīng)用較多。

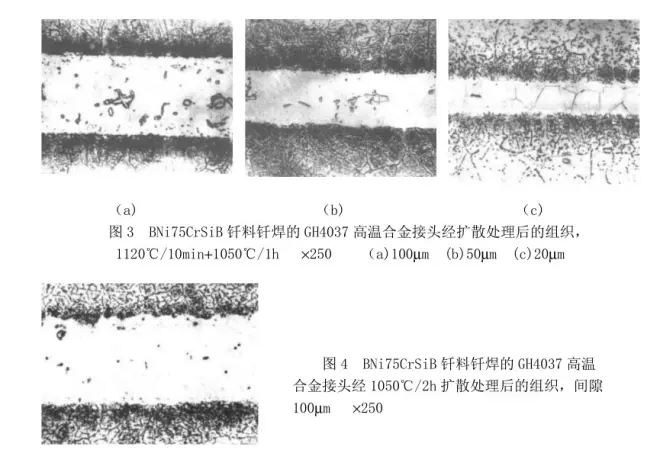

釬焊規(guī)范也將影響釬焊接頭的組織。圖 3 是上述接頭經(jīng) 1050℃/1h 擴(kuò)散處理后的接頭組織。 該圖表明間隙為 100μm 和 50μm 的接頭于 1050℃/1h 擴(kuò)散處理后， 組織中僅存鎳固溶體和 CrB 相， 化合物相以斷續(xù)狀態(tài)分布在釬縫中， 其它化合物相已消失， 全部為γ鎳固溶體相。100μm 間接的接頭經(jīng) 1050℃/2h 擴(kuò)散處理后， 化合物相已全部消失（圖 4）。Incoloy 800執(zhí)行標(biāo)準(zhǔn)

執(zhí)行標(biāo)準(zhǔn)

ASTM

ASME

薄板

B409

SB409

帶材

B409

SB409

棒材

B408

SB408

STAM B409熱軋鋼板 ?????ASTM B514冷軋鋼板 ?????ASTM B515冷軋鋼帶

用 BNi71CrSi 釬料釬焊的 GH4037 高溫合金的接頭組織如圖 5 所示。 100μm 間隙的釬縫組織至少有γ 鎳固溶體（溶有一定量的鎢和鉬）、 Ni 5 Si 2 （θ 相）、 Ni 16 Cr 6 Si 7 （τ 相）、 Cr 3 Ni 5 Si 2（π 相） 等相結(jié)構(gòu)以及含鎢、 鉬較高的硅化物相組成， 在近縫區(qū)沒有發(fā)現(xiàn)明顯的析出相。 間隙為 50μm 和 20μm 的釬縫組織同 100μm 間隙的釬縫組織無(wú)原則上差別， 只是化合物相的數(shù)量大大減少。

Incoloy 800物理性能

密度g/cm3

熔點(diǎn)℃

比熱容 J/Kg·℃

8.0

1350-1400

455

Incoloy 800特性

良好的耐腐蝕性和耐熱性

耐腐蝕性能優(yōu)于一般奧氏體不銹鋼，也優(yōu)于Incolo 600合金；在制造耐腐蝕應(yīng)力破裂設(shè)備中，又優(yōu)于Incolo 600和Monel 400合金。

在高達(dá)800°C的低溫和高溫下具有良好的機(jī)械性能、良好的抗氧化、還原和氮化性能、良好的可加工性、也可用于要求耐濕腐蝕環(huán)境。但對(duì)于600°C以上的應(yīng)用溫度，建議采用固溶退火型Incoloy800H。

Incoloy800耐多種腐蝕介質(zhì)。對(duì)于濕腐蝕環(huán)境，這種合金的較高鎳含量使其具有良好的抗應(yīng)力開裂腐蝕性能。鉻含量的增加增強(qiáng)了抗點(diǎn)蝕和縫隙腐蝕能力。該合金在硝酸和有機(jī)酸中表現(xiàn)出良好的抗性，但對(duì)硫酸和鹽酸的抗性有限，在鹵素酸中可能發(fā)生點(diǎn)蝕。這種材料具有良好的耐腐蝕性。它也能抵抗淡水和蒸汽以及蒸汽、空氣和水的混合物具有優(yōu)異的抗氧化性和滲碳性。耐氫、耐氮和耐腐蝕性。
