前言：非剝脫點陣激光技術最早在2003年用于臨床，是一種具有更高效率、更低風險的皮膚更換重建技術。區別于傳統化學、激光換膚技術，點陣激光只損傷一小部分的皮膚而保留大部分皮膚不受損傷，這些未受損的皮膚組織仍保持修復能力，可以在短時間內完成皮膚的修復。

1

點陣激光

FP, Fractional Photothermolysis

局灶性光熱作用(Fractional Photothermolysis, FP)理論最早由哈佛大學威爾曼實驗室激光理論基礎奠基人Dr. Rox Anderson提出，隨后他帶領團隊根據此理論研發的全球首臺非剝脫性點陣激光Fraxel SR(美國Reliant公司)。Fractional Photothermolysis原意是“局灶性光熱分解”，初期港臺臨床醫生尚未見過Fraxel設備及技術，通過2004年論文大意了解到是通過“部分的“分多次的”“碎片狀的”等詞匯將Fractional Photothermolysis技術稱為局灶性光熱分解作用，至今依有臨床使用?，F(xiàn)在臨床更多將其稱為點陣激光。

2007年后，多種具有不同波長的剝脫性和非剝脫點陣激光逐漸應用到臨床，開啟了點陣激光臨床治療研究與使用熱潮，使用范圍也從單純嫩膚、除皺拓展到瘢痕、色素、血管瘤、經皮給藥等多個領域，將激光物理能量應用與皮膚愈合機理聯系在一起，為激光臨床應用提供了嶄新的領域。

點陣激光僅照射一小部分皮膚，在組織中產生微小的三維柱狀熱損傷區，稱之“微小熱損傷區”(MTZ, Microscopic Thermal Zone)。而周圍的組織保持完好，通過周圍活性細胞的遷移生長，實現快速修復。點陣激光主要以水為靶基，而非皮膚色素基團（如黑色素和血紅蛋白），所以我們?cè)诜治鳇c(diǎn)陣作用機制、穿透深度的時候，首先應當考慮水對該波段激光的吸收系數。

2

點陣激光分類

“

·?非剝脫性點陣激光Non-Ablative Fractional Resurfacing??

·?剝脫性點陣激光Ablative Fractional Resurfacing

不同波段的點陣激光會產生不同的組織反應。這其中非常重要的影響因素就是水對這些波段的吸收率差異。

根據不同激光波長的親水性，可以將點陣激光分為兩大類：非剝脫性點陣激光Non-Ablative Fractional Resurfacing? 與?剝脫性點陣激光Ablative Fractional Resurfacing。

高水吸收率的波長激光成為剝脫性激光，包括鉺釔鋁石榴石激光（Er：YAG，2940nm），二氧化碳激光（CO2,10600nm）；中度水吸收率的激光成為非剝脫性激光如而鉺光纖激光1550nm，銩光纖激光1927nm，半導體激光1440nm，釹釔鋁石榴石激光（ND：YAG,1064nm）。

如下圖所示，可以看到吸收系數差異性非常大（縱軸單位刻度是10X差距，吸收系數單位為長度的倒數即1/cm）。

組織學研究發現，非剝脫性點陣激光可以使表皮和真皮柱狀變性，破壞表皮和真皮間的連接，即在“微小熱損傷區”內產生表皮下裂隙，同時角質層保持完整。（表皮下裂隙是非剝脫點陣的正常組織表現不能因?yàn)槠浯嬖诙鴮⒎莿兠擖c(diǎn)陣命名為微剝脫點陣） 熱損傷的組織會在24小時內被周圍移行的角質形成細胞所代替。真皮層形成的微小表皮壞死區（MEND，Microscopic Epidermal Necrotic Tissue），是組織凝固性壞死區域，由移行的角質形成細胞清除并覆蓋。

剝脫性點陣激光則是形成燒蝕的微小治療腔隙，腔隙表面覆蓋一層焦痂，腔隙深度和焦化內壁厚度因激光脈沖和波長而異。腔隙周圍產生環形的膠原再生區。剝脫性點陣激光照射后的角質層是缺失的（如下圖）。在接下來的48小時內，膠原再生區發生再上皮化。

總的來講：剝脫性和非剝脫性點陣的組織學區別在于角質層的完整，真皮損傷區是變性還是氣化空腔以及組織修復的機制。

3

點陣激光輸出模式

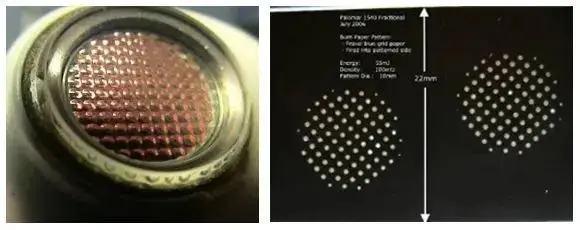

點陣激光在臨床使用時，有在光路末端安裝使用分光器或掃描器兩種光照方式。前者將高功率原光束通過“篩狀分光透鏡”分割成許多細小光束同時照射在靶部位的皮膚上，同時產生多個微損傷灶，這種像素激光（像束激光）和點陣激光的發射結果看似一樣，其實在發射原理上是完全不一樣的，方式缺點在于短時間內熱量同一時間作用到皮膚上，且分光透鏡非理想凸透鏡，光斑容易產生折射和衍射而導致聚焦性差。

后者使用掃描振鏡，將聚焦后的一路微細激光束， 按一定方式或圖形(有序或無序），逐點照射在靶部位的皮膚上，最終形成多個微損傷灶。

而第一個在醫學領域運用的點陣激光，也是被研究最透徹的1550nm非剝脫點陣激光儀（Fraxel），則采用無序掃描模式和智能追光系統（Intelligent Optical Tracking System ，IOTS）。無序發射方式與蓋章式和順序式相比，使得激光束的熱量是分次到達皮膚的，給了皮膚一個承受熱量的緩沖期，熱損傷小、副作用輕、體驗感更佳。同時智能追光該系統能檢測治療區域，監測激光掃描速率，確保產生微小熱損傷區的數量和間距恒定。

4

點陣激光作用機制專業術語

“

MTZ (Microscopic Thermal Zones/ Microscopic Treatment Zone)微熱損傷區/微治療區

點陣激光作用于皮膚后，會產生很多大小一致、排列均勻的微型熱損傷區域或叫微熱損傷區（MTZ），呈柱狀三維立體結構，而周圍的皮膚組織保持完好，在損傷修復的過程中充當活性細胞的儲庫，并在治療后迅速遷移至MTZ完成表皮再生的過程，由于損傷灶比較微小，創面修復的炎癥反應輕，從而在很大程度上縮短愈合時間并降低治療后并發癥的發生率。[3]

MTZ直徑、深度取決于激光的波長及每個點陣光束（光點）的能量大小。對于同波長激光而言，相同直徑的光點能量越高，其產生的MTZ直徑越大，深度越深[1]。通常點陣激光的MTZ直徑小于400um，最大深度1359um（Solta ：Fraxel Dual），寬度深度比平均值為5.2±0.6。

“

MENDs (Microscopic Epidermal Necrotic Debris) 微小表皮壞死碎片

2006年，Laubach等研究非剝脫性點陣激光使用后的皮膚病理變化時發現[7]：

• 治療后1H

  即可觀察到深達真皮的微損傷灶，其表皮角質層完整，但表皮下層卻可出現組織分離與裂隙。

• 24H內

  熱損傷的組織被周圍移行的角質形成細胞所代替，可在基底膜裂隙和真皮均質化區域上方形成微小表皮壞死碎屑(microepidermal necrotic de bris，MEND)，是紐扣樣的組織壞死區域。

• 3天后

  MENDs就已經穿過表皮層移動到角質層下方，并開啟自然脫落的過程。

• 5天后

  MENDs出現在角質層內，表皮下裂隙消失。

• 7天后

  7天后，MENDs在真皮內或已經脫落，微損傷灶周圍組織Ⅲ型膠原表達增加，表皮外觀健康，表皮厚度正常至輕度增厚，表皮突形態正常，無角化不良或裂隙。

• 這個過程也被稱作微小表皮壞死碎屑“轉運”，所謂“轉運”就是借由角質細胞移行與快速排擠將壞死碎屑（包含黑色素，彈力纖維和其他真皮成分）被清除出皮膚 。治療后3個月，真皮淺層內黏蛋白含量增加，新生膠原致表皮突結構加強，皮膚質地獲得改善。

5

臨床常用專業術語及臨床意義

“

Spot Size 光點大小

點陣激光的微光束直徑通常位于100μm～500μm，按設計圖形與一定密度的微光束光點，構成點陣激光的光斑。激光微光束的直徑大小主要影響微治療區的愈合狀況，直徑過大，創傷愈合炎癥反應加重，愈合期延長，瘢痕愈合 幾率增大；直徑過小，治療面積小，組織創傷與刺激不足，不能產生治療效果。

針對某一波長激光， 在輸出功率一定條件下，由于單位時間的組織氣化量相對固定，因此微光束直徑的大小與組織穿透深度存在一定變量關系，臨床研究表明最佳微光束直徑可使激光穿透深度更深。

由于激光波長較多，激光輸出模式不盡相同，組織效應特點也比較復雜，操作醫生如何掌握最佳微光束直徑目前還需要諸多臨床實踐與經驗，但目前Fraxel激光器可在不同設置的能量下通過內部自動調節至最佳微光束直徑大小，大幅度降低操作的難度同時實現最佳的療效。

“

Pulse Energy 脈沖能量

脈沖能量指的是單個脈沖攜帶的激光能量，單位為焦耳（J）。脈沖激光能量輸出的大小反映了激光器治療的能力。

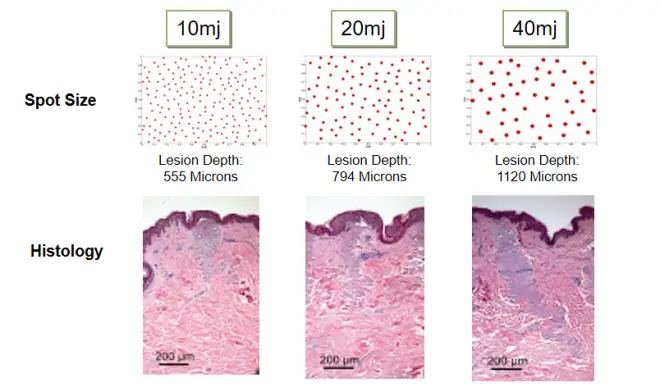

但臨床實際使用時，部分激光設備能量密度比能量更參考意義。能量密度是指單位面積上的光能量，常用“J/cm2”表示。在Fraxel DUAL中，光點大小是根據能量大小進行自動調整至最佳直徑大小，所以Fraxel?脈沖能量的大小與MTZ的寬度和深度成正比，隨著能量的增加，MTZ的寬度和深度也隨之增加，反之亦然。（如下圖）

“

% Coverage 治療覆蓋率

我們不同設備間甚至同一臺設備中，每個MTZ的大小和數量都是不一樣的，導致我們無法通過光斑形狀和點密度或者光點與光點之間的距離等進行參數的統一。因此我們需要更為統一的標準進行評估皮膚損傷密度，目前我們使用治療損傷的面積百分比作為密度單位更為統一和精準。

覆蓋率是指治療損傷的面積占治療區域面積的百分比，覆蓋率=治療總點密度x點面積/治療區域面積(%）。

治療覆蓋率等于治療強度水平（Treatment Level），治療強度水平越高，其副作用（如水腫和紅斑）的強度和修復期也會增加，通常在III，IV型皮膚其覆蓋率一般不超過20%，從而才能保證表皮再生在24~48小時內即可完成。相關實驗表明，在使用點陣激光治療痤瘡疤痕、毛孔粗大問題時，高能量、低密度較低能量、高密度的參數設置方法治療效果更好[6]。

綜上所述，傳統激光器在臨床使用時，通常只考慮激光輸出方式與組織吸收特點，治療時形成的創傷面積與疾病的大小有關，對治療后創傷的愈合結果相對考慮較少，通常局限在能否自身愈合，是否遺留瘢痕等。而點陣技術出現后，作為一種激光器的新的使用形式，無創或微創愈合成為其設計出發點，微光束的直徑大小與被治療組織的皮膚愈合機理有關，激光能量照射面積已不再拘泥于原始疾病的大小，激光治療區域可以覆蓋病變，但實際治療面積卻只占病變面積的百分之幾，實現了激光物理性能與皮膚愈合機制的有機結合，為我們揭示的挑戰不僅只是傳統激光器的改進與創新，還包含對疾病狀態下皮膚愈合機理研究的再深入等一系列問題，是激光臨床應用歷史上的又 一次進步。
