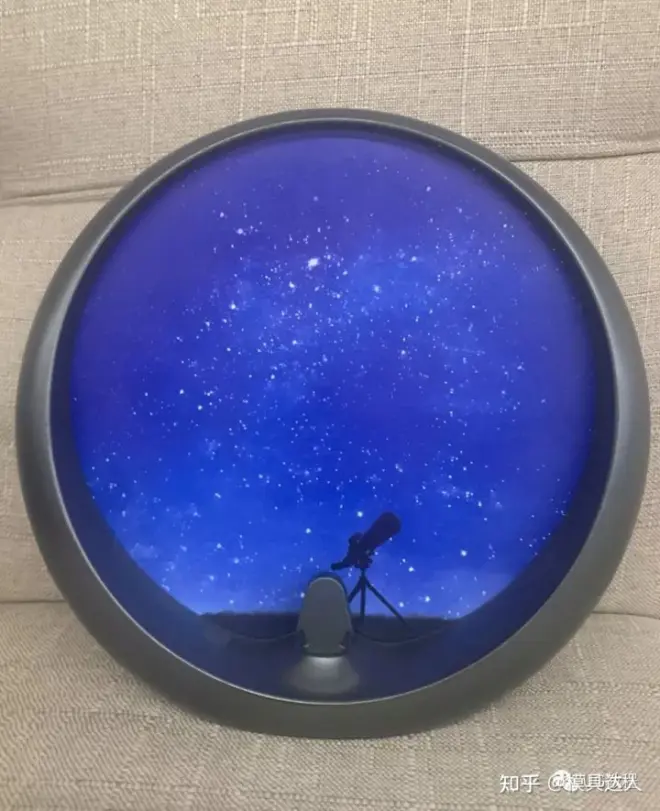

今天我們來繪制一個曲面產品——企鵝小夜燈的造型，這是騰訊課堂年終大會上吾思教育作為認證機構獲得的頒發的獎品，今天我們來用UG軟件繪制出它的三維模型，來看看難度怎么樣！

建模過程：

1、首先打開UG，繪制企鵝夜燈外部的輪廓草圖，這一步可以利用光柵圖像然后慢慢描線啊

2、咱們繼續繪制里面燈面部分的草圖線條

3、視線往下挪，在底部繪制一個經過草圖1底邊線條的橢圓

4、接下來就是繪制出物品側面的輪廓草圖（需要領取免費UG學習資料，各版本UG安裝包的，可以vx搜索UG5400，備注頭條粉絲學習）

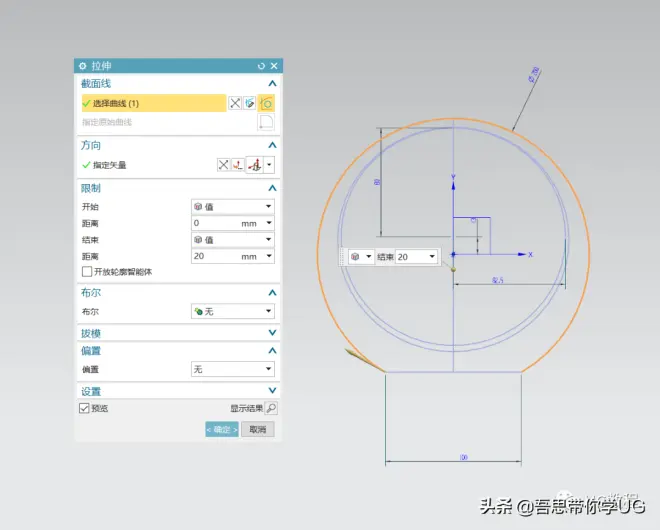

5、到了這一步咱們就可以開始構建面的部分了，首先拉伸草圖輪廓的邊做一個輔助面，然后在拉伸三個線條做出三個片體

6、用相交曲線命令做出6根相交線，然后用橋接曲線命令進行連接，

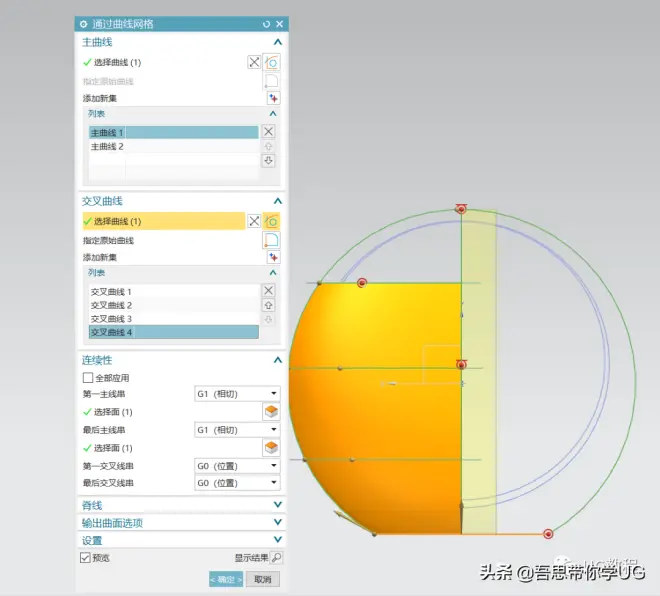

7、用通過曲線網格命令構建曲面，剩下的三邊區域面可以使用修剪體修剪掉一部分做四邊網格面，這樣不會有收斂問題了。

8、把其中一邊曲面完成之后再用鏡像命令鏡像到另一面去

9、給底部做一個有界平面封底，然后就能用縫合命令做成實體了

10、接下來就是切出中間空缺的部分，這里不能用拉伸做出來，所以咱們需要把之前做好的內部的曲線用投影曲線投影到體的面上

11、然后用直紋命令，鏈接投影曲線和草圖的部分

12、用鏡像命令做出另一邊的樣式，縫合成一整塊片體，用補片命令修剪出咱們需要的空缺位置

13、下方企鵝站立的地方咱們用拉伸偏置出一個凸臺，別忘了用倒圓角命令過渡一下邊界（需要領取免費UG學習資料，各版本UG安裝包的，可以vx搜索UG5400，備注頭條粉絲學習）

14、最后就是在平臺上拉伸一個企鵝的雕像就行啦！

模型的外觀樣式完成之后，咱們還可以用UG自帶的渲染功能讓他變的更加真實一點

曲面看起來很難，但是只要掌握了正確的建模思路之后，生活中很多具有曲面特征的 物品都能用UG給建模出來，思路才是最重要的知識??！小伙伴們也來動手畫一畫吧~
