何為設計原型

①定義

如我們所知，“原型”在字典中的定義是名詞。但在設計實踐中，這個詞也可以被用做動詞或者形容詞。例如，我們可以說：“制作一個原型”、“對設計進行原型化”、“編寫原型程序”。

對于原型的定義，麻省理工學院的K. T. Ulrich博士曾有論述，即原型為設計人員依據一個或多個方面的興趣而得到的產品的近似品。因此，能夠呈現給開發者至少一個所關注的方面的任何實體都可以視作一個原型（prototype，也作“樣機”）。按照以上論述，原型的具體形式是靈活多變、不受拘束的。概念草圖、數學模擬、測試元件、簡單的油泥或泡沫模型、能夠點擊的軟件界面，這些都可以稱作是原型。

上述種類繁多的、各式各樣的原型將會出現在不同的產品開發階段。在產品設計開發的初期，設計者用草圖來表達設計方案。隨著設計深入，簡單的外觀模型可能會被制作出來。在進行至系統性的產品開發環節時，設計者可能會用到功能驗證原型…… 《交互設計指南》一書的作者稱“做設計就是做原型”。

②原型的分類

對于軟件和硬件產品來說，原型都是不可缺少的一部分，但各有其特點，因此，我們分開討交互原型和產品原型

〇 交互原型

在交互設計開發中，一般從三個水平上區分原型，一是原型的逼真程度、二是原型所探索的功能，三是原型所追求的結果

在第一種分類水平上，我們可以將原型分類為較為耳熟能詳?shù)牡捅Ｕ嬖秃透弑Ｕ嬖汀?strong>低保真原型用于快速表達設計方案，拓展設計思路。此類原型制作簡單，價格便宜，花費時間少，方便修改。對應的形式可以是紙面草圖，也可以是軟件交互線框圖。而高保真原型與最終的產品更為相似，但也并非完全相同。此類原型功能較為完整，具有交互性，能夠測試軟件的可用性，獲得關于最終體驗的反饋，但開發成本較高，用時長，不能用于快速生成和驗證設計概念上的創新。

在第二種分類水平上，可以從對于產品功能探索的角度來分類，可以把原型分類成為“水平原型”和“垂直原型”。“水平原型”是指該原型提供了很多的功能，單每個功能的實現都不夠深入。例如，在軟件應用的交互界面進行原型繪制時，只將導航界面設計出來，但其實際功能可能尚未實現。“垂直原型”是指對產品的某幾個功能進行詳細的探索。例如通過一些復雜的算法實現了某種交互功能，但其他類型的功能沒有進行落地實踐。

在第三種分類水平上，可以將原型分類為“進化型原型”和“拋棄型原型”。“進化型原型”會在逐步的原型設計制作和評估中，逐漸進化成為最終產品；而“拋棄型原型”僅僅用于充當設計概念的實驗對象，在確定最終產品設計方案之后，此類原型就不會再被使用。但值得注意的是，“進化型原型”不等于最終設計，還需要構建更多的垂直原型等進行測試。但要避免使用不成熟的原型直接拼湊產品，使得產品質量下降。

〇 產品原型

這里所說的產品原型偏向于硬件原型，從兩個角度進行分類，分別是產品的實體化（或與之相對應的解析化）程度，以及原型的綜合性（或與之相對應的專一性）程度。

實體化原型是可觸知的制品，該制品是產品的一個近似品。開發者所感興趣的產品的一些方面被實體化，用于檢測和試驗。實體化原型包括滿足視覺外觀模型、用于快速檢測某一設想的概念證實型原型，以及用于證實產品功能的實驗型原型。分別舉例說明，傳統的工業設計中所采用的泡沫、油泥、石膏等制作的用于測試外觀和尺寸的原型，簡單的單片機和傳感器所搭建的電子原型，以及通過cnc或3D打印形成的快速結構驗證原型均屬此類。

而與之相對應的解析化原型通常是指以數學或圖像的方式表達原型，一般來說不可觸知。解析化原型的表現形式為計算機的三維模型、電子表格編碼方程運算，計算機仿真模擬等。我們常用的犀牛建模、CREO工程圖、已經一些有限元仿真手段均屬于解析化原型的范疇。

綜合化原型，顧名思義，能夠完成產品的絕大多數屬性，一般來說作為一個范圍大、功能全的產品版本，用于檢驗綜合性能。這里引入一個我們常見的名詞，“β原型“。我們常見于一些手機軟件，邀請用戶進行β測試（也作BETA版）。實際上這就是產品在正式投入市場之前交付用戶使用的測試原型版本，用以識別可能存在的設計缺陷。相應的，在β原型之前，一般也會生產α原型，該原型在有些企業中也被稱作“手板”。α原型的加工工藝可能與最終的產品尚存在區別，而β原型的零件一般是最終流水線所生產的。在各類綜合化原型中，仿真程度最高的是試產原型，此類原型是第一批由完整的工藝所加工的產品，也可以用于評價生產線能力。

與綜合化原型相對應的原型種類叫做專一化原型，一般只實現產品的某個或者某些屬性，細分可分為外觀原型和工作原理原型。相比制造一個綜合化原型，通過制造兩個分離的專一化原型可以節省更多時間和成本來解決問題。

關于原型的分類，如圖所示，可以在兩個維度區分。

原型的作用

在產品開發項目中，使用原型主要存在四個目的：學習、溝通，集成和里程碑。

學習：在回答“產品是否能按照預期工作？”和“滿足需求的程度如何？”此類問題時，原型就作為我們學習的工具。事實上，我們對于原型的作用認知主要就體現在學習上，我們也可以認為這是對設計成果和思路的一種檢查和反思。諸如“系統運作的效率”、“產品的使用直觀性”、“產品符合人機工學的程度”都是從制作原型的過程中可以學習到的要點。

溝通：加強開發團隊與高層管理者、供應商、合作商、供應人、合作人、開發團隊拓展成員、消費者以及投資者之間的溝通。對于實體化原型來說，這是尤為重要的目的。設計者向他人表達自己設計想法和設計工作進度時，制作實體化原型是最有效的手段之一。

集成：在綜合化原型上進行產品子系統的集成，用于測試產品的整個系統能否按照預期協同工作。想要達成此類目的的原型一般是實體化的，某些問題在對于產品子系統進行單一性測試檢驗時是難以被發現的，這些問題一般只會在綜合性的實體化原型中出現。此外，原型可以幫助設計團隊達成一致的觀點，確保整個團隊輸出統一整體的設計。

里程碑：在產品開發的后期，原型用于驗證產品在功能上已經達到期望水平。此時，里程碑式的原型提供了可供觸知的目標，表明了進展情況，并用于加強進度安排。對于設計者、生產者、管理者、投資者和消費者來說，一個完備的、具有里程碑意義的原型無疑是令人振奮的。

而在交互設計開發流程中，原型設計通常有以下幾點作用：

●● 有一個堅實的基礎來構思改進——讓所有利益相關者清楚地了解與原型可能導致的潛在收益、風險和成本相關的情況。

●● 可以及早適應變化——從而避免對單一的、錯誤的理想版本的承諾，卡在用戶體驗的局部最大值上，然后由于疏忽而招致沉重的成本。

●● 向用戶展示原型，以便他們向提供反饋，幫助設計者確定哪些元素/變體最有效以及是否需要修改。

●● 擁有一個工具來試驗用戶需求和問題的相關部分——因此，交互原型可以幫助設計者深入了解用戶世界中不太明顯的領域（例如，注意到他們將其用于其他目的或發現不可預見的可訪問性問題，例如移動使用的挑戰）。

●● 為所有相關的利益相關者提供一種主人翁感，從而促進對產品最終成功的情感投資。

●● 通過最大限度地減少產品發布前要糾正的錯誤數量來縮短上市時間。

如何實現原型

①傳統的工業設計原型

在一些偏向?qū)嶓w和制造業的工業設計和產品設計領域中，設計者常利用聚苯乙烯泡沫、油泥、石膏、ABS板或其他易于加工和成型的材料搭建產品，驗證其在尺寸、比例、人機關系上的合理性。

②快速原型技術

快速原型制作是一組用于使用三維計算機輔助設計 (CAD) 數據快速制造物理零件或裝配體的比例模型的技術。由于這些零件或組件通常是使用增材制造技術而不是傳統的減材方法構建的，因此該短語已成為增材制造和3D 打印的代名詞。

增材制造是原型設計的天然匹配。它提供幾乎無限的形狀自由度，不需要工具，并且可以生產機械性能與傳統制造方法制造的各種材料非常匹配的零件。3D 打印技術自 1980 年代就已經出現，但它們的高成本和復雜性主要限制了大公司的使用，或者迫使小公司將生產外包給專業服務，在隨后的迭代之間等待數周。

桌面和臺式 3D 打印的出現改變了這種現狀，并激發了采用的熱潮，而且沒有停止的跡象。借助內部 3D 打印，工程師和設計師可以在數字設計和物理原型之間快速迭代。現在可以在一天內創建原型，并根據實際測試和分析的結果對設計、尺寸、形狀或組裝進行多次迭代。最終，快速原型制作過程有助于公司比競爭對手更快地將更好的產品推向市場。

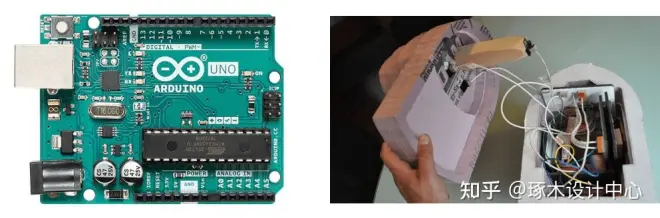

③Arduino與原型開發

Arduino 是一個基于易于使用的硬件和軟件的開源電子平臺。Arduino 板能夠讀取數字或模擬信號輸入：輸入傳感器上的光、按鈕上的手指或 Twitter 消息一一并將其轉換為輸出一一激活電機、打開 LED、在線發布內容。

由于其簡單易用的用戶體驗，Arduino 已被用于數干個不同的項目和應用程序中。Arduino 軟件對于初學者來說易于使用，但對于高級用戶來說足夠靈活。它可以在 Mac、Windows 和 Linux 上運行。教師和學生用它來建造低成本的科學儀器，證明化學和物理原理，或者開始編程和機器人技術。設計師和建筑師構建交互式原型，音樂家和藝術家將其用于安裝和試驗新樂器。例如，制造商當然會使用它來構建許多在 Maker Faire 上展出的項目。

④交互原型的構建手段

交互原型根據仿真程度和用途的不同，也存在多種構建方式，包括草圖、紙質原型、點擊原型和交互式高保真原型和編程原型（coded prototypes）。

草圖原型通常是自由形式的筆畫，勾勒出最初的想法——類似于圖中所示的那些。它們是原型的最基本形式。用戶體驗設計師通常使用草圖來產生想法并與產品團隊協作。

紙質原型與草圖不同。雖然團隊也在設計過程的最早階段使用它們，但紙質原型的結構比一組草圖更明確，通常涉及使用模板和紙板來創建各種網頁或應用程序屏幕的更實質、更詳細的模型，以供可用性測試期間使用。設計者還可以將這些與便利貼或其他紙質插件結合使用。

點擊原型描繪了網站頁面或應用程序屏幕上的元素，如圖所示。它們通過熱點鏈接各種屏幕。這些原型是低保真原型的更高級版本，也是交互原型的最簡單版本。常用軟件有Axure和Figma

*點擊原型 Click On Prototype

可交互式高保真原型比低保真原型更先進。它們更美觀，功能更接近最終產品。一旦團隊牢牢掌握了他們希望成品體現的內容，您通常會在設計過程中進一步創建高保真原型。高保真原型有時比低保真原型更適合可用性測試。常用于構建高保真原型的軟件包括Sketch、Adobe XD，協作也可以使用Figma

*點高保真原型 High Fidelity Prototype

只有在產品及其流程經過深思熟慮并已獲得關鍵利益相關者的批準以進行最終測試和實施后，才能創建數字編程原型。構建數字原型需要花費大量時間和精力，因此創建它們絕不應該是原型制作過程的第一步

編碼的原型既不容易創建，也不容易修改。它們具有原生響應能力，因此人們可以在手機、平板電腦或臺式機上查看它們。與創建低保真原型相比，創建編碼原型通常缺乏協作性。但是，這些原型非常逼真。它們的外觀和行為都像最終產品，因此是獲得用戶反饋的最佳原型。編寫此類原型需要掌握HTML/CSS類的前端語言。

*數字編碼原型 Digital Coding Prototype

原型設計：

總結

“發明允許犯錯，但設計要知道保管哪些！”

無論是產品原型還是交互原型，他們都是表達我們產品、功能、呈現和感受的粗略品，它往往忽略細節信息，更專注于驗證我們設計過程中的想法或功能，為最終形態的產品探索提供逐漸清晰的方向。

身為一個設計師，如何運用好產品原型這一工具，掌握準確多樣的原型制作方法，對于推進產品研發工作、探索產品發展方向，起著至關重要的作用。

畢竟“發明允許犯錯，但設計要知道保管哪些！”
