? 今年初客戶一口氣訂了3臺瑞士丹青V7-1100測高儀，但種種原因，交貨延遲，六月中先交付2臺。

? 這是我到新單位第一次賣出這么大行程的測高儀，這儀器賣出去就擔心能不能過計量檢定，雖說之前賣的測高儀都客戶自己聯系檢定而且都一次通過。

? 確實是很好的測高儀，檢定全部通過雖然稍有不順，正好和大家分享下。

? 要過檢最關鍵的事就是定溫，第一次陪同檢定測高儀，也算對定溫要求有了全新認識。

? 開箱前還是先看箱子上的Shock Sticker，如果玻璃管變紅及時聯系供貨方。不過丹青的測高儀比較皮實，這次來有一臺摔紅管，但完全沒有故障。

? 清點物件，充電器，校對規，測針夾，測針和U盤各1，紙質文件是測高儀的出廠檢定報告和校對規的檢定報告。

? 第一天去現場檢定完全不順利，頭天我們跟計量室工作人員說好，開空調定溫24小時。檢定人員也提前到現場把量塊放上大理石平板，和測高儀在一起。

? 然而下午過去檢定，剛測量幾塊量塊就發現不對勁。

? 第一臺測高儀讀數不穩定，重復性很差，大約有4~5μm，正常應該在1μm.....看機器編號，并不是包裝箱玻璃管變紅那臺。

? 兩臺測高儀讀數全部偏小，以600mm長量塊為例，讀數大約是599.98mm，這一下就偏小20μm，完全超出合格范圍，無法開展檢定工作......按這臺儀器標稱的精度，測量1000mm的量塊允許誤差大約就5μm，600mm量塊大約3μm。

? 先撤退，第二天再去，走之前再三囑咐計量室工作人員不要關空調。

? 第一天發現檢定人員帶的溫度計直接接觸量塊測量溫度效果不理想，因?yàn)檫@溫度計的金屬頭太小，與量塊硬碰硬接觸效果并不理想，第二天我?guī)Я它c(diǎn)導熱硅脂片，撕一小點貼到量塊上，再用溫度計測量量塊溫度。效果出色，溫度計反應迅速讀數穩定。

? 實測量塊溫度在19.8~20.2℃之間，這讀數堪稱完美。昆明這條件，多云天氣，實驗室拉起窗簾，空調開一晚上就達到這么理想的溫度，就很神奇。

? 把第一臺測高儀讀數重復性不好的問題反饋給廠家技術人員，他說我們現場有條件解決，就重新調整滑塊預緊軸承，直接拆測高儀就好。

? 老板也同意我們現場嘗試處理，事不宜遲直接動手，把測高儀搬到地上，用梅花扳手拆掉3顆固定螺絲，向右側拉掉V7標塑料扣，直接往上提就能打開。

? 鋁型材外殼挺重，目測厚度有4mm，往上提一定要盡量正，小心不要碰傷立柱或光柵尺。

? 測高儀頂部的滑輪，立柱內部應該有真正意義上的配重?；喖茏龉こ錾嗈D(zhuǎn)動很順暢，不銹鋼片有片折彎很貼近滑輪外圓，防止鋼繩脫槽。記憶中閑魚上見過用同步帶的測高儀。

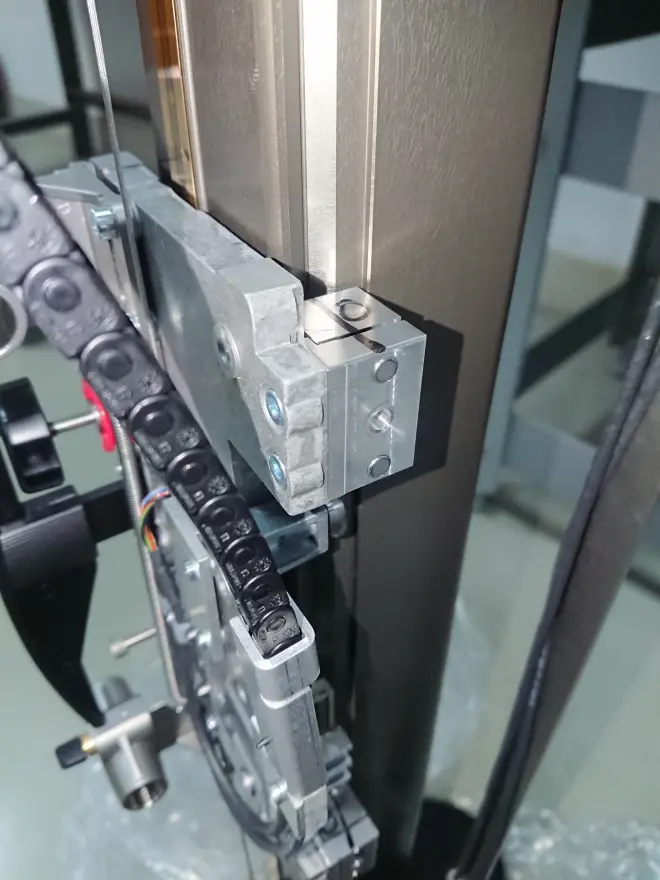

? 滑車部分，測桿夾和光柵尺讀數頭固定在主滑車，驅動鋼繩拉動副滑車。主滑車副滑車彈簧柔性連接，但當時忘記觀察測力功能如何實現。

? 配重調整旋鈕，拉動主副滑車之間的彈簧。測桿夾上帶的重了就把彈簧拉緊，反之防松。

? 光柵尺，沒看出是啥品牌的。忘記稍微偏一點拍照，光柵尺信息被鋼繩擋住大半。

? 立柱底部應該還有套滑輪，改變鋼繩走向。

? 以前覺得手動自動切換很神奇，想不出怎么實現的。現在看瞬間明白，手輪往外拉，錐齒輪脫開，減速電機齒輪嚙合。

? 向內推手輪，錐齒輪嚙合，減速電機齒輪脫開。

? 丹青測高儀這立柱做工很好，知道是鋁做的但不知道具體牌號，表面硬質陽極氧化，但這種布滿裂紋的狀態我還頭一次見。

? V形槽滑軌就在立柱上，并不是鑲鋼或其他工藝.....這槽子沒點硬度還真不敢這么玩的，量儀基礎精度好不好，耐不耐用全看這立柱和導軌。

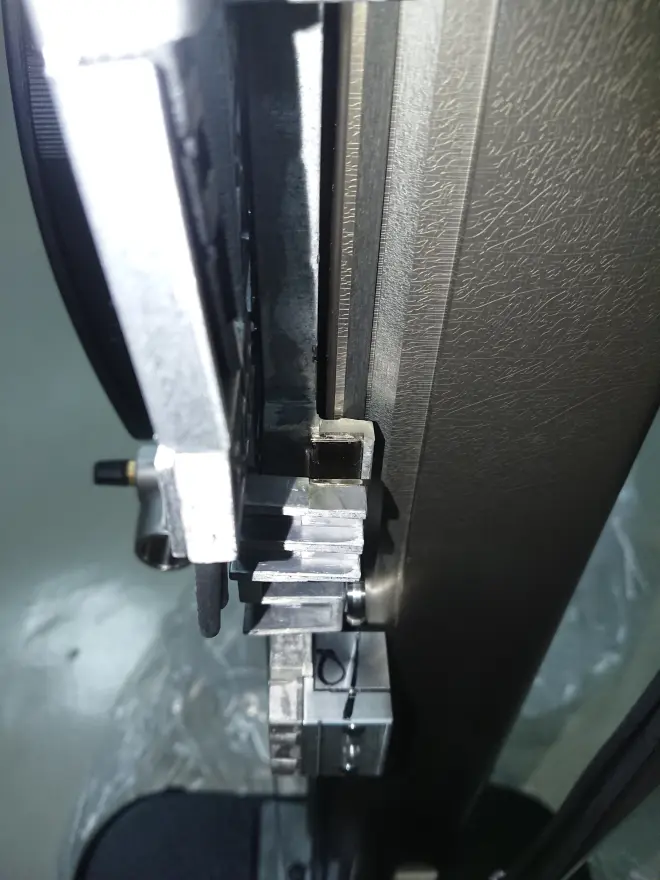

? 左側主滑車2組固定軸承，副滑車單個軸承。

? 右側主滑車兩組彈簧預緊軸承，副滑車兩個軸承。

? 滑車組正面看就是這樣，螺絲一目了然，比較簡練。

? 按技術人員指導，松開右側紅圈內四顆螺絲，握緊預緊軸承再上緊螺絲，就能解決讀數重復性不好的問題。

? 拆下彈簧預緊軸承，做得很漂亮，老硬盤磁頭上見過類似結構，兩顆精密深溝球軸承斜裝形成一組V形。要想穩定讀數，這上面兩根光滑銷和基座要配合的很好才行。

? 或許主體可以用彈簧鋼五軸加工出軸承孔和螺絲孔，再用線切割做彈性槽。那么精密的立柱導軌，浮動行程0.5mm足夠了。預緊力大小可以加頂絲孔和彈簧來調節......比這結構強。

? 主滑車和副滑車各有一片強磁，測高儀在平衡位置稍微有點卡頓感就靠這磁鐵。

? 特寫一張，現在是脫開狀態，因?yàn)闆]裝測針夾，主副滑車并不在平衡狀態。

? 確實很神奇，就簡單的握緊預緊軸承，再把軸承固定螺絲上緊。小心地把外殼裝回去，再把整臺設備抬上平臺開機測試，還真能重復性恢復1μm以內。

? 正好到中午休息時間，路邊飯館隨便找一家吃飯，10元1碗的燜肉炒飯，量非常足，我這已經吃了好幾口。別看肉沒幾顆，味道真不錯。要在這單位上班，我還真可能常去這家飯館，只是下次去要叫老板飯量減半。

? 客戶淘汰的量具堆了一箱，最后都當廢鐵賣了.....據說這只是他們淘汰量具的很少一部分.....一眼就看到根老款成量木柄內徑表?xiàng)U，可惜客戶不能直接送給我。

? 第一臺測高儀調整完成，檢定人員開始檢定，非常順利就從50mm檢到1100mm。

? 量塊對溫度反應有多敏感，我以前想著手拿30秒完全OK，并不會熱脹變長很多。

? 事實確實沒變長很多，研合好的1100mm量塊隔著手套拿，就把它立起在大理石平臺上，時間最多30秒，就變長大約5μm。

? 關鍵是這設備在1100mm讀數允許最大偏差就是5μm，這組量塊檢定偏差值計-1.7μm，理論上20℃應該讀出1099.9983mm，第一次讀數1100.0063mm，偏大8μm已經超差。

? 莫慌，等5分鐘，恢復到穩定狀態再讀數，大約1100.002mm，合格，可以出具證書。

? 第二臺設備是箱子標簽玻璃管摔紅的，這臺重復性很好，基本就0.2μm。但就很奇怪，400及以下的量塊讀數全部偏大大約5μm，600、800、1000、1100的讀數又能在合格范圍......難道是摔壞了？廠家技術人員倒是說完全沒這事。給個專用軟件，連機重新調整補償值就好。

? 補償值可不敢亂調，調不好測量不準確。

? 看說明文檔，要找步距規來補償，然而現場根本沒步距規，更別想找1m行程的步距規，找來了也要定溫24小時再補償，非常麻煩。

? 還有個麻煩問題，我那臺ThinkPad W520電腦不管怎么折騰，就是無法和測高儀連機.....開始想著USB線有問題，但這根線在公司打印機天天用都好的，現場借根線替換也不行。

? 讓同事把前兩天幫老板修好那臺ThinkPad SL410K帶過來，軟件裝好驅動一掛，瞬間連機成功......不知為何這樣，總之是能補償了。

? 然后導出原機補償文件，只補償?shù)?00mm，按理說這機子該補償?shù)?100mm才對。確實完成工作后把另一臺測高儀的補償文件也拷貝出來備份，那臺就補償?shù)?100mm.....很顯然，是廠家的糊涂蛋把某臺700mm行程設備的補償文件拷進去了。

? 再看這臺機的補償文件，400mm及以下還真是按+5μm附近補償......好設備就是被補償壞的。

? 用檢定人員帶來的量塊組合長度進行補償？這當然不行。相當于既當球員又當裁判，不過客戶也是計量行業老資格，找套量塊很輕松。

? 日本原裝進口黑田精工，目前還在檢定合格期限以內。別的不說，就這看起來非常扎實的木盒子就很爽。

? 1974年出廠，到現在應該送走好幾批計量師傅了。

? 箱扣做得非常好，開合順暢。國內的量塊盒子是啥德行用過的都懂。

? 也算是精心保養，完全沒有銹跡，研合面都很干凈，保養好了再用50年應該沒問題。

? 那就慢慢弄，從10~100每隔10mm補償一次，再往上走就每隔25mm補償一次，全行程補償完成花了大約2小時。長的幾組組合還是借用了檢定人員帶來的量塊，現場確實找不到。

? 補償完成后再檢定，一次合格。

? 最后還看到檢定人員帶來的寶貝，這塊肥皂大的瑪瑙油石專門用于處理量塊研合面，也是在計量所傳了幾代人，據說挺貴的。

? 用來檢驗儀器靈敏度的一組量塊，1mm附近厚度間隔1μ、2μ，混雜起來的一套，有幾片是老葫蘆標的三豐......其實這次檢定人員用的量塊一套里好幾個牌子，時間太長了，損耗的量塊都被替換。

? 晚上出門吃個晚飯，撫仙湖石鍋魚。我們挑了條最小的青魚，大概有2公斤。

? 魚肉處理好還有那么多，要是點倒數第二大那條就真吃不完了。

? 放好湯底，鍋中間出蒸汽來加熱......這算是新玩法，感覺味道和質感不比銅鍋魚差。蒸汽加熱還有個好處，時間煮長了湯也很好喝。不過這條魚吃著泥巴味比較重，應該是附近魚塘里養的.....價格不算貴，想吃到撫仙湖的魚去撫仙湖還有可能，超級好吃。

? 銅鍋洋芋飯也是之后打到銅鍋里的，不是銅鍋燜飯?；鹜葥Q成火腿腸，蠶豆豌豆，沒有土豆加的玉米.....味道還行

? 炸花生倒是很不錯，本地品種的小顆粒花生，火候掌握好弄酥脆就很香。我完全不喝酒都解決掉半盤。

? 兩臺設備通過鑒定已經下發到現場使用，過段時間到的第三臺希望一切順利。
