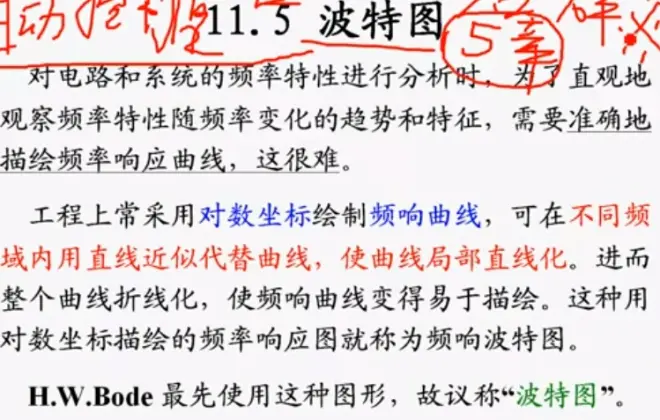

11-5 波特圖

1.工程上常采用對數坐標繪制頻響曲線，可在不同頻域內用直線近似代替曲線，使曲線局部直線化，使頻響曲線變得易于繪制。這種用對數坐標描述的頻率響應圖就稱為頻響波特圖。

2.用對數坐標作波特圖時，需要作幅頻波特圖與相頻波特圖。

①　幅頻波特圖：對數模與對數頻率的關系圖，橫坐標為對數頻率lgω，縱坐標為? ?HdB=20lg[|H(jω)|],單位為分貝。

②　相頻波特圖：相位與對數頻率的關系圖，橫坐標為對數頻率lgω，縱坐標為角頻率ω

例：畫出網絡函數的波特圖。
