本文轉載自上?？臻g推進研究所公眾號空天動力瞭望 原作者黃浩然?

1、概述

液氧甲烷火箭發動機具有無毒環保、高比沖、低成本、易于重復使用等特點，并且有在外星原位生產的潛力，能夠較好地滿足商業化火箭發射的需求，因此液氧甲烷發動機技術近年來隨著私人商業航天企業的蓬勃發展而突飛猛進，世界各個國家和地區涌現出一批成熟度各異的有代表性的型號。本系列文章嘗試對近年來液氧甲烷發動機研制進展進行一些梳理，以饗讀者。

目前來說美國的液氧甲烷發動機技術是全世界最先進的，例如，SpaceX公司的猛禽發動機已經完成了10km高空跳躍試驗，即將進行軌道試驗；Blue Origin公司的BE-4發動機已完成熱試車，即將安裝到火神半人馬火箭上進行聯試。本系列第一篇文章介紹美國液氧甲烷發動機研制進展。

2、SpaceX公司? ? ? ? ? ? ? ——猛禽發動機

猛禽（Raptor）是美國SpaceX公司正在研發的一個液氧甲烷火箭發動機型號系列，計劃作為星艦（Starship）和超重型助推器（Super Heavy booster）的主動力。猛禽發動機是世界上第一款實用化的全流量分級燃燒火箭發動機，亦是世界上第一款實用化的大推力液氧甲烷火箭發動機，從公開報道得到的信息來看，該系列發動機共有三個版本，分別為猛禽-1（Raptor-1）、猛禽-2（Raptor-2）和猛禽真空版（Raptor vacuum），其中猛禽-1和猛禽-2計劃作為火箭主級使用，猛禽真空版計劃作為上面級在真空和大氣稀薄的火星表面使用。三個型號的具體參數如表 1所示：

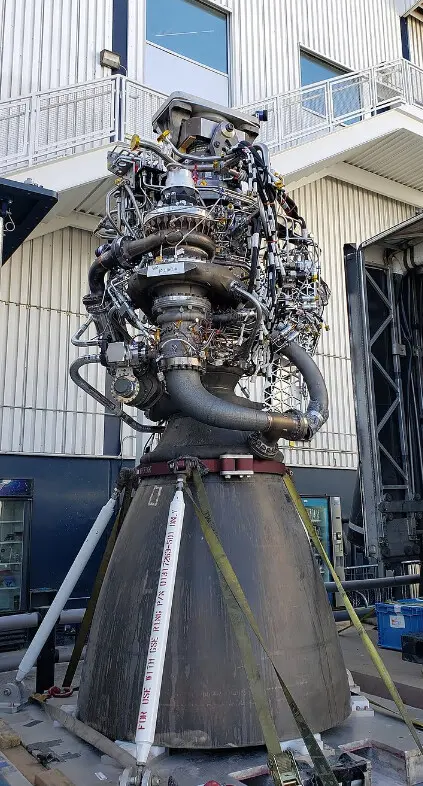

圖 1 猛禽-1發動機照片

圖 2 全流量分級燃燒循環示意圖

猛禽發動機采用溫度接近冰點的過冷態甲烷和液氧作為推進劑，這樣的推進劑溫度更低，密度更高，節省貯箱空間，同時也提高了發動機性能，使比沖增加，渦輪泵每單位功率泵送的推進劑流量也加大，并減少了渦輪葉片汽蝕的風險。但是，精確控溫的推進劑對推進劑地面儲存設備、加注設備提出了更高的要求，同時也非?？简?yàn)火箭貯箱的熱設計和熱管理系統，要求十分精湛的設計技術和透徹的事先試驗摸底。

猛禽發動機采用火炬點火器點火，而火炬點火器由雙冗余的電火花點火器點燃，這使猛禽避免使用梅林系列上采用的TEA-TEB（三乙基鋁/三乙基硼烷）火藥點火裝置，從而能夠?qū)崿F(xiàn)理論上無限次的重復啟動。在噴注器方面，猛禽采用同軸渦流噴注器，而不是梅林系列的針?biāo)ㄊ絿娮⑵鳎@是為了方便噴注器采用3D打印工藝制造，節約成本并加快開發速度。除了噴注器以外，大量其他部件也采用3D打印制造，據報道，2016年試車的縮比發動機中有至少40%的部件是3D打印制造的，甚至還包括渦輪泵的一些組件。

猛禽發動機2009年立項，最早原本打算采用液氧液氫推進劑，但2012年11月SpaceX的CEO馬斯克宣布，考慮到在火星上原位制造推進劑的可能性，猛禽將采用液氧甲烷推進劑。2013年10月，SpaceX宣布將對斯坦尼斯航天中心的試驗臺進行改造，使之支持液甲烷和氣甲烷發動機試驗，并在2014年4月完成了升級，并進行了噴注器的試驗，2015年完成了全尺寸氧預燃室試驗。從2015年4月到8月，共對預燃室進行了76次熱試，總試驗時間達400s。

2015年之前，猛禽發動機的研發全靠SpaceX公司自己的投資完成。2016年1月，美國空軍對液氧甲烷火箭發動機表示出興趣，認為這是兩小時全球到達運載系統的關鍵技術，因此提供了3360萬美元支持可重復使用猛禽發動機原型版本的研發，SpaceX隨即在德克薩斯州中部的麥格雷戈試驗場建造了一個新的發動機試驗臺。在這之后，猛禽發動機的研制開始加速。

2016年8月8日，加利福尼亞霍桑工廠制造的第一臺猛禽火箭發動機運抵麥格雷戈試驗場并于9月26日凌晨3點進行了點火試驗。由于全流量分級燃燒循環系統復雜度較高，子系統相互之間高度關聯，很難將每個子系統或部件（如渦輪泵、燃燒室、噴注器）單獨拿出來進行試驗，而一般的地面試驗臺無法滿足全尺寸猛禽發動機的試驗需求，因此這次試驗中測試了一個1MN的縮比發動機，這臺原型發動機成為RD-270（采用有毒推進劑）之后第三臺經過試驗的采用全流量分級燃燒循環的火箭發動機。據報道，發動機的渦輪泵產生了27MW功率，總計進行了9s的點火試驗。

到2017年9月，猛禽-1的原型已經進行了42次整機測試，積累了1200s的點火時長，其中最長單次點火時間是100s，該時間長度并非發動機本身的極限，而是地面試驗臺推進劑貯箱容量?jī)H能支持這么長時間。這些試驗中猛禽發動機的室壓被限制在20MPa，在后續的試驗中才提升到25MPa。此外，試驗中還測試了SX500合金，該合金具有很高的抗氧化性能，被用來制造氧渦輪泵葉片。大約在2018年年中，SpaceX發布參數稱，海平面版猛禽噴管出口直徑1.3m，海平面推力1700kN，比沖330s，這些參數與公開資料中猛禽-1的參數接近，可以推測，大約在這個時間點附近，猛禽-1初步定型。2020年8月18日，猛禽-1發動機在試驗中達到了33MPa的室壓，刷新了火箭發動機燃燒室壓力記錄。

猛禽-2是猛禽-1的進階替代版本，也可以看做猛禽系列的定型版。與梅林系列相似，猛禽發動機的研發可能也是數個方案異步同時進行的，猛禽-2的開發在猛禽-1進行試驗時即開始，并且明顯吸收了猛禽-1的試驗結果。猛禽-2在猛禽-1的基礎上對渦輪機械、燃燒室、噴管和電子設備都進行了重新設計，由于結構已經定型，猛禽-2移除了大量管道和傳感器，刪除了一些零件并將許多活連接轉為焊接連接，此后不再頻繁拆換，進一步減少了發動機重量。此外，猛禽-2略微擴大了喉部面積，為此導致噴管面積比降低，海平面比沖下降了3s，但允許更多燃?xì)饬鬟^喉部從而提高推力。

2019年9月，SpaceX表示，他們計劃星艦第二級上的三個“海平面狀態”發動機和第一級上所有發動機采用猛禽-2發動機，2021年12月18日，馬斯克宣布猛禽-2開始生產，它的推力將超過2300kN。在2022年2月10日的星艦更新中，馬斯克展示了猛禽-2的性能，以及它是如何簡化設計并獲得比原始猛禽-1更強大的推力的，一般認為在這時猛禽-1逐漸停產，庫存的發動機在自然使用消耗后不再新生產，因此，猛禽-2估計是在2021年年中定型的，在2022年2月，其量產的生產速度已經達到每周5臺，2022年3月30日，猛禽-2已經開始批量生產并交付給用于軌道測試的星艦使用。到2022年7月29日，最新一個交付的猛禽-2發動機編號已經達到SN-120，意味著這已經是第120臺猛禽發動機。然而，猛禽-2的性能仍在持續改進中，2022年2月，猛禽-2的推力達到了2300kN，2022年6月，馬斯克在推特上聲稱，猛禽-2推力達到2500kN也是可以實現的。目前，猛禽-2仍在持續改進中，SpaceX計劃移除發動機上所有的法蘭結構來減輕發動機重量。此外，他們還在研究取消喉部液膜冷卻結構并降低頭部參與液膜冷卻噴注燃料的比例以進一步提高性能。

圖 3 猛禽-1和猛禽-2性能對比

圖 4 猛禽發動機試車照片

猛禽發動機先后宣布在三個型號的運載火箭上使用，先后是2016年提出的行星際運輸系統（Interplanetary Transport System，ITS），2017年提出的大獵鷹火箭（Big Falcon Rocket，BFR）和2018年提出的星艦（Starship），這三個型號的火箭實際上是繼承關系。

在猛禽發動機縮比原型機完成9s點火試驗的同一天，馬斯克在國際航空大會（International Aeronautical Congress）上發表演講，介紹了猛禽發動機和它的技術細節，并公布了雄心勃勃的ITS計劃，披露了一款直徑12米的大型運載火箭概念，專門用于行星際運輸，馬斯克還討論了SpaceX火星運輸任務的整體細節，包括ITS運載火箭的材料，發動機的數量和類型，推力，貨物和乘客有效載荷能力，在軌推進劑補充裝置，運輸所需的大概時間和火星與地球發射的基礎設施。ITS由三部分組成，第一部分是一級助推器（如圖 5），直徑12m，高77.5m，總推力130MN，由42臺猛禽發動機組成，為三圈分布，外圈21臺，內圈14臺，這35臺發動機是固定的，而中心的七臺發動機能夠搖擺，助推器通過調整中心發動機的方向和內外圈不同位置發動機推力能實現推力矢量控制；第二部分是第二級飛船，采用六臺真空版猛禽發動機和三臺用于降落的發動機，用于載人和載貨；第三部分是二級的可選替換，專門用來運載燃料為太空中的其他飛船補加燃料。根據馬斯克的說法，所有的ITS組件都具有重復使用能力。

圖?5 ITS運載火箭助推器概念圖

一年后的2017年9月29日，馬斯克在澳大利亞阿德萊德舉行的第68屆國際宇航大會上公布了大獵鷹火箭（Big Falcon Rocket，BFR）的詳細計劃，這是前面的ITS系統更加現實的修改版。在BFR中，火箭直徑從12m減小到9m，第一級發動機從42臺減少到31臺，第二級則減少到6臺，箭體采用碳纖維材料，能夠在90分鐘內把有效載荷運送到地球任何地方，可以“像撒土豆一樣”把衛星發射到低地球軌道，還能運送貨物到月球和火星，如果在軌道上補加推進劑的話，甚至可以在單次任務中登陸月球再返回地球。在這些功能中，90分鐘全球到達的功能引起了美國軍方的注意，美國空軍空中機動司令部負責人在2018年8月討論了使用BFR的可能性，他們估計這種運載能力在五到十年之間就能夠具備。2018年3月，SpaceX開始制造BFR的首個原型。

2018年9月，馬斯克宣布了BFR的后續計劃并對BFR的組件進行了重命名，他把第一級助推器正式命名為超重型推進器（super heavy），第二級飛船命名為星艦（starship），這就是最新的星艦計劃。在新星艦最初的版本中（如圖 6），采用七臺猛禽發動機作為動力，飛船后部有三個翼，前部有兩個鴨翼，這些機翼能夠在再入大氣時提供一定的氣動升力，而后部的三個翼還能在著陸時作為支撐腿使用。隨后，新星艦很快進入到實際的制造和試驗階段。

圖?6 星艦最早的概念圖

2018年12月，SpaceX放棄了造價高昂、難以重復使用、并且在低溫下呈現脆性的碳纖維材料，轉而大膽采用雖然更重，但更加便宜可靠易維護的不銹鋼來制造火箭外殼。同一時間，SpaceX開始制造星艦的技術驗證機星蟲（Starhopper），首臺星蟲驗證機在2019年4月5日進行系留試飛，該驗證機配備一臺猛禽發動機，進行了大約1米高的飛行；第二臺星蟲驗證機在2019年7月25日進行首次無限制試飛，該驗證機同樣配備一臺猛禽發動機，進行了大約22秒的飛行，飛行高度大約18m；第三臺星蟲驗證機在2019年8月27日進行試飛，該驗證機進行了大約57秒的飛行，最大飛行高度達到150m。在第三次試驗后，星蟲被認為完成了技術驗證的使命，隨后退役并被拆解，其中一些可重復使用的零件被用于其他測試。

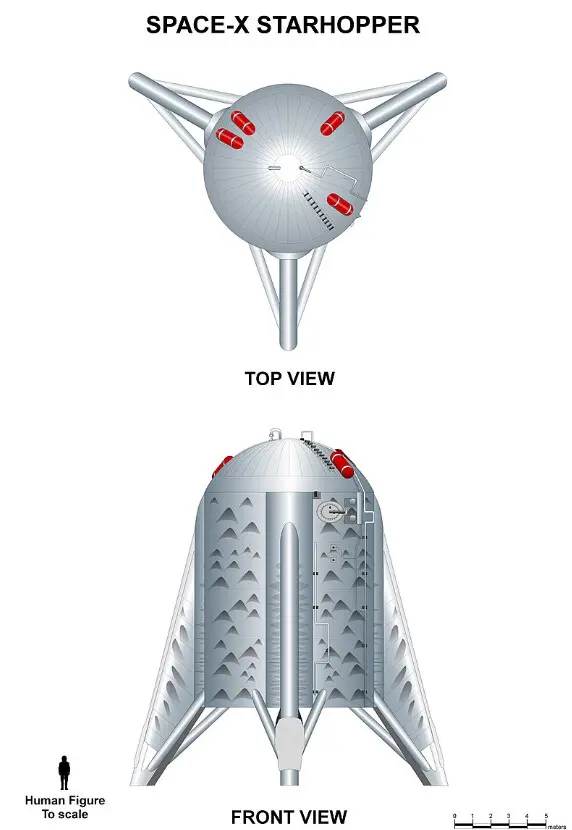

圖 7 星蟲驗證機及其試飛

在星蟲進行技術驗證的同時，星艦的開發也沒有停止，2019年5月，星艦修改了設計，采用六個猛禽發動機，其中三個是海平面版，另外三個是真空版。隨后，星艦開始了密集的制造和試驗過程，在2019年底至今不到三年時間內迭代了28個版本，在2021年7月還修改了一次設計，使真空版猛禽發動機數量增加到六臺，并且計劃把發動機全面換裝為猛禽-2。2021年5月26日，星艦SN15首次飛行到10km高空并成功返回，開創了液氧甲烷發動機的新記錄?，F(xiàn)在，星艦已經全面轉入軌道原型機研制階段，Ship-20星艦完成了全套地面測試，而最新生產的星艦Ship-28已經是第五艘軌道測試版本的星艦，包括它在內，目前有四艘星艦已經完成組裝或在等待試驗。最新版的星艦照片如圖 6所示。

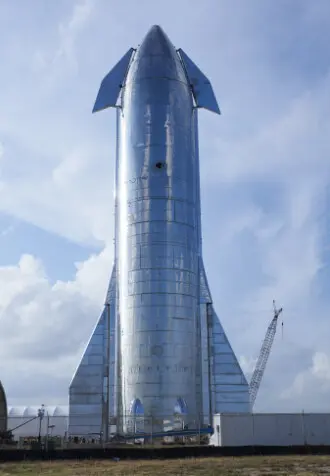

圖?8 星艦Starship

3、Blue Origin公司? ? ? ? ? ? ? ? ?——Blue Engine 4

Blue Engine 4（BE-4）是Blue Origin（藍色起源）公司正在研發的一款液氧甲烷火箭發動機，該發動機研發完全由藍色起源公司的老板杰夫·貝索斯靠出售他私人持有的亞馬遜公司股票所得資金來支持。最初，BE-4計劃用于藍源公司自己開發的New Glenn（新格倫）火箭，2014年藍源公司與ULA（聯合發射聯盟）達成協議，敲定該發動機也將用于ULA的Vulcan Centaur（火神半人馬）火箭。大體上來說BE-4的研發工作還未完成，技術成熟度大大不如猛禽發動機，因此許多技術參數并未最終確定，公開資料能夠找到的具體參數如表 2所示：

圖 9 正在轉運的BE-4發動機

BE-4發動機采用分級燃燒循環，帶有一個富氧燃燒的預燃器和一個同時驅動液氧泵和燃料泵的渦輪。該發動機的設計專注于提高可靠性和工作壽命，使用時遵循“取乎其上，得乎其中”的原則，按較大的性能裕度設計，實際使用時僅按中等性能使用，發動機采用靜壓軸承替代傳統渦輪泵中的滾珠軸承和滾柱軸承，最大限度地提高壽命和可靠性。BE-4發動機采用自增壓方式為貯箱內推進劑增壓，節省了維持貯箱壓力所需的氦氣瓶，在減少重量的同時簡化系統復雜度，并且可以少帶一種介質，降低地面維護復雜性。此外，據報道，發動機在熄火后還能通過渦輪的水頭壓力再次點火啟動。

BE-4最早在2011年開始研制，2014年，該型號宣布將用在運載火箭上，當時藍源公司計劃2017年之前準備好飛行。2015年開始，BE-4的研制工作開始分為兩條并行支線，其中一條支線致力于測試發動機的全尺寸部件，包括閥門、渦輪泵、噴注器和燃燒室，另一條支線對發動機的整機縮比樣機進行實驗。2015年9月，BE-4組件已經完成預燃室、燃燒室和噴注器的許多驗證，并用試驗結果修正噴注器性能、傳熱和燃燒穩定性模型。同年發動機在試驗時試驗臺發生爆炸，隨后藍源公司又建造了兩個具備測試全推力BE-4發動機的試驗臺作為備份。從這個時候開始，BE-4的研發進度開始加快。

藍色起源公司研制火箭發動機的思路與SpaceX公司截然相反，SpaceX公司并行制造大量不同方案的火箭發動機，通過不斷的設計-生產-試驗循環來獲取數據并反饋到設計中，從來不會等到所有的技術問題全部解決才開始試驗，而是通過連續不斷的試驗來解決層出不窮的技術問題。藍源公司則更像傳統的火箭發動機研發機構，每一步都穩扎穩打，對技術問題一點一點地驗證，試驗中一步一腳印地提高發動機參數。

2017年3月，首臺BE-4發動機完成組裝，5月13日，發動機在試驗時發生異常，損失了一臺動力總成，但沒有影響到總體的進度。同年10月，BE-4首次試車，以50%的推力進行了3s點火試驗，這次試驗多少恢復了之前試驗臺爆炸后大家對BE-4失去的信心。

圖 10 2017年10月BE-4首次試驗

2018年3月，藍源公司在社交媒體平臺上發布BE-4的試驗視頻，聲稱BE-4完成了一次掃混合比的試驗，試驗推力達到65%總推力，發動機工作時間114s，藍源公司認為，通過這次試驗證明甲烷是一種非常優良的燃料。5月，藍源公司提出目標，在未來的幾個月內把推力提升到70%。9月11日，在巴黎舉行的世界商業衛星周會上藍源公司的CEO鮑勃·史密斯提到，BE-4發動機已經完成了數百秒的測試，其中包括一項200s的試驗，同一個會議上，AR1發動機開發者Aerojet Rocketdyne總裁兼CEO也承認，與BE-4競爭在火神火箭上的主發動機地位的AR1發動機性能不如BE-4。

圖 11 2018年3月BE-4 65%推力試驗

盡管獲得了對手高度評價，但BE-4的試驗進展仍然緩慢。2019年2月，BE-4已在地面進行了超過1800s的熱試車，但發動機推力最大沒有超過73%設計推力，一直到2019年8月，BE-4才進行了首次全推力的熱試車。2020年5月，BE-4進行了全推力狀態下8°搖擺試驗，總試車時間累積達2500s。

圖 12 2019年8月 BE-4全推力熱試車

2020年7月，藍源公司宣布首臺BE-4的原型機已經交付給聯合發射聯盟用于在火神半人馬火箭上的聯合測試，8月，聯合發射聯盟CEO托里·布魯諾說第二臺原型機將很快交付，但他也注意到BE-4的渦輪泵存在問題，藍源公司仍在解決這個問題，他相信這些問題很快就會解決。10月，布魯諾說問題已經解決，發動機很快就要投入生產。然而，事實并非如此，BE-4并沒有很快解決問題并量產，它面臨的困境已經越來越遮掩不?。涸ㄓ?017年的首飛計劃已經推遲了四年，發動機渦輪泵、燃燒不穩定性、冷卻能力不足和實際壽命短于設計壽命的問題層出不窮，解決遙遙無期，藍源公司管理問題導致制造發動機的硬件短缺，完成組裝的發動機不多，試驗臺空置時間延長，公司CEO和杰夫·貝佐斯也因?yàn)橹亟M公司管理層的工作未能將足夠的精力放在發動機開發上，給予發動機技術團隊足夠的優先級，因此BE-4進行一次全推力全工作時長的熱試車要花費相當?shù)呐Α?021年8月，藍源公司做了一個冒險決定，將未完全組裝完成的首臺飛行產品運送給聯合發射聯盟，強行滿足交付時間要求，而真正組裝在2022年初才完成。

進入2022年后，BE-4的情況似乎好轉起來，第二臺飛行產品7月份組裝完成，兩臺發動機同時出現在藍源公司肯特工廠。

圖 13 2022年7月BE-4兩臺飛行產品同框

2022年7月底，一臺BE-4進行變推力試驗，發動機在45%-100%推力之間穩態工作超過256秒，圖 14是發動機試驗照片，圖中的白色線顯示了推力變化的情況，在試車的視頻錄像中可以看到發動機噴出的羽流長度隨推力水平變化。

圖?14 2022年7月底 變推力試驗

2022年10月初，BE-4的2號飛行產品被運往位于西德克薩斯迪凱特的聯合發射聯盟火箭工廠先行安裝，1號產品在十月底完成測試后也被運往此處，11月1日，兩臺BE-4在工廠聚首，后續將安裝到火神火箭上進行測試。

圖 15 2022年11月1日，兩臺BE-4飛行產品在ULA的工廠內

BE-4原計劃在三種型號的運載火箭或航天飛機上使用，包括聯合發射聯盟的火神半人馬火箭，藍源公司自己的新格倫火箭，還有波音公司的XS-1航天飛機。其中火神火箭的第一級采用兩臺BE-4發動機，前面已經提到，不斷跳票的BE-4最近已經運到聯合發射聯盟的工廠，正在安裝到火神火箭上。新格倫火箭第一級采用7臺BE-4發動機，最早計劃在2020年掛載飛行，但由于BE-4研制進度的拖延、火神火箭的爭奪和產能不足，該計劃已經延期到2022年底，并且從目前的情況看，可能還要繼續延后，這使新格倫失去了國家安全太空發射（NSSL）項目第二階段的參與權，藍源公司在這一階段輸給了聯合發射聯盟和SpaceX。XS-1航天飛機在2014年開始開發，2015年傳出消息，可能采用BE-4的衍生版本作為動力，但2017年Aerojet Rocketdyne的AR22被選中，BE-4確定出局。因此，目前來看，在未來的一段時間里，如果想關注BE-4在火箭上的實際應用，多半只能關注火神火箭的研制進展了。

4、其他公司

4.1
Rocket Lab公司——Archimedes（阿基米德）

Rocket Lab早年開發了首個采用電動泵增壓的火箭發動機盧瑟福（Rutherford）并將其用在電子（Electron）火箭上。2021年3月1日，Rocket Lab宣布將研制中子（Neutron）火箭，其針對小型行星際運輸需求和近地巨型星座建設需求，將用于把8噸載荷送入近地軌道。最早發布的中子火箭設計高40米，直徑4.5米，第一級可重復使用，在海上平臺著陸回收，并且采用RP-1煤油和液氧作為推進劑。

2021年12月2日，Rocket Lab發布了中子火箭的新設計，把火箭直徑增加到7米，修改了火箭飛行任務剖面，把海上回收替換為發射場回收，并把推進劑換成了液氧和甲烷，并且宣布將開發名為阿基米德的新型發動機。

阿基米德發動機的最初設計據稱采用燃?xì)獍l(fā)生器循環，額定推力為1000kN，比沖320s，中子火箭第一級采用七臺阿基米德發動機，總起飛推力5960kN，總峰值推力達7530kN，第二級采用一臺真空版阿基米德發動機，真空推力1110kN。在發布之時，Rocket Lab預計阿基米德發動機將在2022年進行首次熱試車，但到了2022年9月21日，發動機的設計再次更改，為了在不犧牲比沖的前提下降低渦輪溫度，循環方式由燃?xì)獍l(fā)生器循環改為富氧分級燃燒循環，額定推力減小到730kN，真空比沖增加到329s，同時具有50%~100%的推力調節能力，而真空版阿基米德發動機額定推力減小為890kN，真空比沖367s，與海平面版本具有同樣的變推能力。以上更改說明該型發動機仍未定型，基本不可能實現原定的2022年首次熱試車。目前，Rocket Lab計劃在2022年完成預燃室測試，在2023年完成整機測試，并在2024年發布成品。

圖 16 阿基米德發動機概念圖

4.2Relativity Space公司——Aeon系列

Relativity Space總部位于加州洛杉磯，于2015年成立。據說該公司的兩位CEO成立Relativity Space是因?yàn)樗麄冊瓉硭诘腘ewSpace公司沒有充分挖掘3D打印技術的潛力，因此他們想讓Relativity Space成為第一家將全3D打印火箭送入軌道的公司。

2017年，Relativity Space宣布開發Terran 1火箭，該火箭能將1250kg載荷發射到LEO軌道?；鸺蓛杉?jí)組成，第一級采用9臺Aeon 1液氧甲烷發動機提供動力，第二級采用1臺Aeon 1真空版提供動力。Aeon 1采用燃?xì)獍l(fā)生器循環，單臺推力100kN，Aeon真空版推力單臺推力126kN，它們均采用3D打印技術（選擇性激光燒結）制造，整臺發動機零件數量不超過100個。Relativity Space在2022年2月宣布他們已經在NASA斯坦尼斯航天中心E-3試車臺上完成了Aeon 1發動機的超過500次熱試車，采用Aeon 1發動機的Terran 1火箭計劃在2022年11月進行首次無載荷試飛。下圖是Relativity Space網站上發布的Aeon 1發動機試車視頻截圖。

圖 17 Aeon 1發動機試車

2021年，Relativity Space公司宣布基于Terran 1火箭的技術開發可重復使用的Terran R（R代表reusable）火箭，該火箭有效載荷提升至20噸，第一級采用7臺Aeon R發動機，第二級則使用經過升級的Aeon 1發動機和銅燃燒室。Aeon R發動機據稱可達1100kN推力。

雖說有試車的視頻，但公開資料中很難找到Aeon系列發動機的詳細參數和試車數據，也許在不久的將來會有更多信息發布，但目前難以判斷Aeon系列的實際性能。

5、總結

總體來看，美國液氧甲烷發動機研制呈現“均勻分布”局面，各家公司發動機研制進度參差不齊，最領先的猛禽發動機即將進入軌道飛行試驗，其他公司中比較領先的如BE-4已經完成單機試車，即將安裝到火箭上，稍落后些的正在進行系列單機試車，更落后的則可能還停留在紙面上。但是，值得注意的是，雖然水平參差不齊，但由于研發起步較早，技術基礎扎實，加上資本環境友好，管理水平高，美國最領先的一批液氧甲烷發動機型號研制進度可以說是一騎絕塵，我國若想在這方面有所建樹，仍然需要管理者、投資人和技術人員共同付出大量努力。
