一.電池（組）的保養（不適用于鐵鋰Li-Fe3.2V）

1.兩個點“.”之間的是備注編號（如“.001.”），作為拓展內容寫在文末，有興趣看看，沒興趣就不看，節約時間，CtrL+F在文章內直接搜索編號就可以找到；圖片上灰色字體或線條標注的內容不看，不影響使用。

2.許多電池滿電保存會折壽，影響穩定（大多內置電池的設備已經設計好不用考慮此項）；

充電時必須有人值守，任何方式充電都無法保證百分百的絕對安全。

3.一節電池電壓一般只有約3V~4.25V，為了得到更高的電壓，就要串聯，1節叫1S，2節串聯叫2S，以此類推.003.

4.如圖為4S鋰電池（聚合物），4節串聯在一起，額定電壓4X3.7=14.8V

5.如下為4s電池電路圖，左邊的口叫平衡口，右邊的口是輸出口，線很粗，不一定跟圖上的長一樣

6.滿電儲存：對于普通的鋰電池“長期”滿電存放會導致電池老化，對于放電能力很強，能大功率輸出的鋰電池，如航模、無人機用的鋰電池，“長期”可能只有一晚上的時間，如果性能很好的航模軟包滿電存放一晚上，第二天電池就可能鼓包。這時就要把電放成儲存電壓，詳見第13條。

7.過充：過流充電，過壓充電。

安全起見，除1S電池外不建議使用可調電源直接充電，如果用專業平衡充電器（有第5條說的平衡插口）充可跳過此段。用可調電源充電每節（S）充電電壓最好不要超過4.2V比較保險，將充電電流限制在1C內比較穩妥，例：額定1000mAh 14.6v（4S）的鋰電池要設置限流1000mA即1A，電壓4.2V乘4=16.8V，如果對電池、可調電源的品質不夠相信，建議以“0.1V/節”降低電壓，將電流減少為原定的一半，雖然這樣充不滿，但不用擔心充炸

8．過放：單節單節單節電壓不能低于3V（保險起見），否則電池容易折壽。例如4S電池3V乘4節=12V，不能低于12V。

二.B6充電器的使用教程

9.B6是一款經典的平衡充電器充電安全性較高，B6只是一個型號，做工好壞一般取決于廠家，基本都能正常使用的,B6的最大充電功率為80W。

10. （如果你的B6有個很大的腦袋還配了一根可以插插座（220v）的線，那么你的B6就不需要額外電源可跳過此條）電源至少選用30W以上的電源，最佳是80W不過一般用不到，電壓一定要在11V到18V之間，如果電源功率不足或者電壓不符合，充電器就會報錯?！癐NPUT VOL ERR”，甚至毀壞。

下圖為我使用的電源，該電源的相關參數如圖所示

11.下圖為B6基本圖，上面四個按鈕（從左到右）在下文中稱為按鈕1,2,3,4。

12.電池連接充電器

先插線粗的口，再插平衡口

???

????????????

13.充電設置

四個按鈕（從左到右）在下文中稱為按鈕1,2,3,4

點按按鈕1多次直至顯示下圖界面

（如果下面一行顯示的只有LiIo BATT需繼續點按按鈕1，直至顯示USER SET，再點按

按鈕4，此時顯示LiIo V.Type 3.6V，再點按按鈕4，然后點按按鈕2或者按鈕3，切換至

LiPo V.Type 3.7V 再重新執行第13步） ??????LiIo和LiPo的區別見.0131.

接下來點按按鈕4，界面會變成下圖（右上，左下，右下顯示的可能不太一樣沒有關系）

此界面有a)b)c)三種狀態

a)電流電壓都不閃爍，按2或3鍵切換充電模式:BALANCE為平衡充電模式，對電池壽命最佳，建議使用;STORAGE為儲存模式，會將電池電壓自動充電或放電（電壓高了放電，低了充電）至適宜儲存的電壓存儲。其他模式見.0132.

b)左下角電流字樣閃爍，按按鈕2或3增/減電流，例如電池是1000mAh，電流就設置1A；電池是1500mAh，電流就設置1.5A。如要快充，詳見.0133.

c)右下角電壓字樣閃爍，按按鈕2或3增/減電壓，電壓邊上的S數必須要與電池S數相同。

調整好充電模式、電流、電壓后，如果現在還沒插上電池可以把電池插上（先插兩線插頭，再插平衡頭），長按按鈕4進入電池檢測，檢測完再點按一下按鈕4就可以充電了。

再次強調，充電或者放電過程中一定要有人值守，嚴禁無人值守充放電。

14.設置的充電或者放電任務結束后，充電器會發出響聲

先拔1，再拔2，嚴禁拔3，尤其是2插著的時候拔3十分危險，建議3一直不拔。.014.

主要內容至此已結束

附錄

.002.

生活中用的大部分充電電池都有保護板，保護板即起保護作用的電路板，電芯流出的電流要先流過保護板，才會流出到負載，保護板監測著電芯的電壓、電流，就像你在運動時一個醫生通過儀器監測著你的身體各項指標是否正常，如果不正常，就會讓你立馬停止運動，放到電池上來講就是切斷輸出。

一些功率較大的鋰電池為什么沒有保護板。以航模電池為例，如果是自己組裝的航模，使用了帶有保護板的電池，一旦電壓過低，或者電流過高，保護板就會直接完全切斷輸出，航模就會因為沒有電而直接下降。

通常倍率較高的航模、無人機電池，壽命本就不長，如果每個電池增加一個保護板，況且還是能承受大電流的保護板，成本會大大增加，最終成本還是轉移到了用戶身上。

.003.

???????? 從左到右依次是1S、2S、3S電池的電路圖

???????? 通過多節串聯來增加電壓，如果兩節1000mAh 3.7V的電池串聯，會變成1000mAh 7.4V的電池。為什么容量是1000mAh而不是2000mAh，因為串聯只增加電壓，不會增加容量，比較串聯前和串聯后，總能量是沒有變化的。

串聯前:1000mAh乘3.7V乘2節=7.4Wh

串聯后:1000mAh乘7.4V乘1節=7.4Wh

???????? 通過多節并聯來增加容量，如果兩節1000mAh 3.7V的電池并聯，會變成2000mAh 3.7V的電池。并聯只增加容量，不會增加電壓

???????? 無論是串聯電池還是并聯電池，自己沒有專業知識和專業設備不建議去做。原因是串聯和并聯對電池的一致性要求高：串聯時，流過每個電芯的電流相同，如果其中一個電池早早就把電用完了，那么它就會被“硬拖著”放電，從而過放。實際情況下電池還有內阻，內阻上的差距大會造成他們各自消耗的能量大不相同。并聯也是類似的道理。

.0131.

?????? LiPo是鋰聚合物電池，俗稱“軟包”一般沒有鋼殼，是長方體，看著不怎么結實，本文第二張圖就是鋰聚合物電池。

???????? LiIo是鋰離子電池，一般有鋼殼，大多數是圓柱體有鋼殼，下圖是經典的鋰離子電池，型號為18650，意為直徑18mm，長度65mm。

.0132.

CHARGE普通充電模式

BALANCE平衡充電模式：對每節電芯單獨充電

FAST CHG快速充電：比普通模式快，但電充進去會少一丁點（沒充到完全滿）

STORAGE儲存模式：自動充放至適宜儲存的電壓

DISCHARGE放電模式：每節電芯放電至3V （LiPo模式下）

.0133.

?????? 在.132.所提及的普通充電模式和快速充電模式下，可以設置1A以上的充電電流

例如上圖，根據此電池上的標識，“MAX 5C CHARGE”，最大充電倍率5C，

5C乘1500mAh=7500mAh即7.5A，所以這個電池支持最大7.5A的電流充電，充電電流設置的值不超過7.5A都可以，電流設置的越大充得越快，B6充電器只支持最大6A充電，用B6以最快速度充這個電池設置電流為6A

.014.

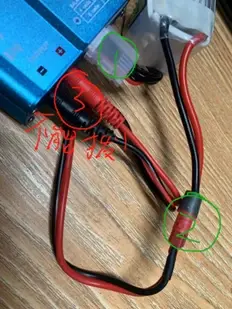

?????? 連接電池的時候如果拔掉香蕉插，兩根香蕉插就是電池的兩極，不慎碰掉會導致電池斷路，輕則損壞電池，重則發生安全事故，所以下圖中的插頭3建議一直插著別拔掉，如果真要換線要拔插頭，一定要先斷開電池。

. 請勿無人值守充電 .

????????????????????????????????????????????????????????????????????????????????????????????????? AICAXA寫于2023.8.8

????????????????????????????????????????????????????????????????????????????????????????????????????????????????僅供參考

?
