Arcgis?模型構建器的操作案例

最近在實習，做國情，領導給了我一份數據，要我把每條國省道經過的鄉鎮做成表格，告訴我這個很簡單，提取出道路相交一下就可以了

問題是，你這不止一條啊，我尋思著復制粘貼不得累死。。于是就做了這個小工具，制作很簡單，主要是大家可以關注一下細節，這樣可以讓這個工具可以在其他電腦上使用，避免重復造輪子。（因?yàn)閿?shù)據是保密的，所以我這里演示的數據是我自己的）

這個是108國道的一部分，和全國的鄉鎮級行政區劃

正常情況下，我們需要在路網中提取每一條公路，然后與鄉鎮相交，并進行匯總統計

這個是工具操作流程

接下來我們來開始制作模型

首先我們需要新建一個文件夾，并在里面新建一個文件地理數據，也就是gdb數據庫（用來存放我們模型執行過程中所產生的臨時文件）和一個工具箱，在arcmap的目錄窗格就可以創建

這個文件夾，最好存放在我們的某個盤的根目錄下如“F:\臨時存放文件夾”

這樣做的好處是，我們可以在把這個工具傳給別人的時候，直接將這個文件夾發過去，然后他直接把這個文件夾拷貝到對應盤的根目錄就可以了

接下來在工具箱中右鍵新建模型

右鍵單擊模型，編輯

開始添加程序功能組件，選擇工具，拖拽到模型構建器面板，依次添加三個工具

使用連接工具，連接三個工具

接下來分別打開三個工具的運行面板，也就是帶錘子的那個圖標，雙擊打開，注意設置文件存儲路徑,分別設置其他兩個，一定要注意shp文件放到gdb數據庫中，xls表格最好放在文件夾里

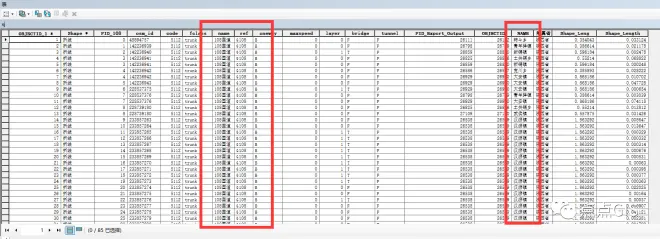

將相交結果添加至顯示，注意觀察我們需要的字段，因?yàn)榘l(fā)現經過的縣有重復的，所以我們需要使用匯總工具提取出單個鄉鎮名稱

打開匯總工具模塊，設置相關屬性，需要注意的是統計字段需要是雙精度，一般默認幾何屬性字段都是雙精度，隨便選一個就好了，統計類型也是，主要是案例分組字段，這個選擇我們需要的

他的運行結果如下

接下來把他導出excel表格就完事了

驗證模型，運行試一下

0.38秒

然后就可以直接復制粘貼了

接下來打開輸入元素，將他們?cè)O(shè)置成模型參數，然后刪除里面的輸入要素

最后保存并打開模型，他就變成我們的一個小工具了

最后說一下整個模型的優化，其實還可以在前面添加一個迭代工具，迭代要素類里的圖層，實現批量處理，但是我是在上班工作時間做的，幾分鐘，沒那么多時間進行優化，有點小遺憾

這個模型構建器不需要你有編程功底，操作簡單，十分適合我們“測繪人”大家有機會還是學習一下，畢竟重復勞動實在累人，即使活是干不完的，，，坑爹國情，我加班一個半月了，都還沒歇過。。。
