近日，據《日經亞洲》報道，佳能Canon將斥資超過500億日元（3.5 億美元）在日本栃木建立一家工廠，以擴大其現有用于芯片制造的光刻機的生產。佳能公司發言人 Hiroki Kobayashi 稱，新工廠將于2023年在宇都宮開工建設，預計將于2025年投產。佳能已經21 年沒有建新的光刻機廠。

有媒體稱，新工廠可能包括制造被稱為“下一代光刻技術——納米壓印光刻”設備的設施。據悉，使用該技術成本將比EUV光刻機降低40%，能耗減少90%，而且可達到10nm分辨率，有很大機會成為EUV光刻機的替代工藝。

佳能早在2004 年就開始研發納米壓印技術，并于2014 年收購了美國納米壓印公司Molecular Imprints，成為納米壓印技術的引領者，尤其在存儲和邏輯芯片的制造應用中。自2017年以來，一直有佳能將納米壓印技術用于量產存儲芯片的新聞，此次佳能新工廠是否將量產納米壓印設備，尚未可知。可以肯定的是，納米壓印技術的產業化進程正在加速，除了佳能在死磕的最高端的芯片制造應用，其他領域（如光學元件制造）的應用已經優先商業化。

為了解納米壓印技術的最新進展，我們查閱了相關資料，從佳能公司今年最新發布的論文中，可以略窺一二。

本文原文標題：“Nanoimprint Lithography: Today and Tomorrow”，由佳能公司的Hirotoshi Torii等人于2022年5月25日，在Novel Patterning Technologies 2022會議上發布，鏈接doi: 10.1117/12.2615740

這篇文章介紹了佳能公司納米壓印技術的原理、技術應用及市場，并闡述了為進一步提高納米壓印技術性能所作的努力。

注：譯文略有刪減。

一、納米壓印技術簡介

壓印光刻是一種有效且眾所周知的復制納米級特征的技術。納米壓印光刻(NIL)制造設備使用一種圖案化技術，該技術涉及逐場沉積和將通過噴射技術沉積的低粘度抗蝕劑暴露在襯底上。圖案化的掩模被降低到流體中，然后通過毛細管作用快速流入掩模中的浮雕圖案。在該填充步驟之后，抗蝕劑在UV輻射下交聯，然后去除掩模，在基板上留下圖案化的抗蝕劑。在該填充步驟之后，抗蝕劑在UV輻射下交聯，然后去除掩模，在基板上留下圖案化的抗蝕劑。與光刻設備產生的圖案相比，該技術忠實地再現了更高分辨率和更大均勻性的圖案。此外，由于該技術不需要一系列寬徑透鏡和高級光刻設備所需的昂貴光源，因此NIL設備實現了更簡單，更緊湊的設計，允許多個單元聚在一起以提高生產率。

先前的研究表明，NIL分辨率優于10nm，使得該技術適用于使用單個掩模打印多代關鍵存儲器級別。此外，僅在必要時應用抗蝕劑，從而消除材料浪費。鑒于壓印系統中沒有復雜的光學器件，當與簡單的單級處理和零浪費相結合時，工具成本的降低導致了對半導體存儲器應用非常有說服力的成本模型。

在制造中引入的任何新光刻技術都必須提供性能優勢或成本優勢。關鍵技術屬性包括對準，套刻精度和吞吐量。在之前的論文中，已經在測試晶片上報告了套刻精度和吞吐量結果。2018年，Hiura等人。使用FPA-1200 NZ2C四工位集合工具報告了3.4 nm的混合匹配套刻層(MMO)和橫跨晶片的單機套刻層(SMO)為2.5 nm。這些結果通過將放大致動器系統與高階失真校正(HODC)系統組合來實現，從而能夠校正高達K30的高階失真項。

最后，我們描述了佳能在開發可持續未來方面的努力，并探討了如何應用新方法來減少浪費并實現環保的解決方案。

二、納米壓印技術應用與市場

與其他半導體器件的圖案化方法不同，NIL具有拓展其他市場的潛力，如圖1所示。除了內存和邏輯，NIL應用還包括 CMOS、筆記本電腦、光學元件和超光學元件(MOES)。在本文中，我們討論了DRAM，邏輯和MOE。本文的這一部分還包括關于如何解決缺陷以及機器學習如何驅動NIL性能的更新。

a.?DRAM（動態隨機存取存儲器）

佳能NIL最近的努力集中在開發用于高級內存應用，例如DRAM和存儲類內存。DRAM內存具有挑戰性，因?yàn)镈RAM的路線圖要求繼續縮放，最終達到14nm及以上的半音高。對于DRAM，某些關鍵層上的套刻比NAND FLASH要緊得多，誤差預計為最小半間距的15-20%。對于14nm，這意味著2.1-2.8 nm。DRAM器件設計也具有挑戰性，布局并不總是有利于間距劃分方法，例如SADP和SAQP。這使得直接打印過程，例如NIL是一個有吸引力的解決方案。包括DRAM套刻要求的設備路線圖如圖2所示。

近年來，設備制造商為了生產高產量的設備，需要考慮的不僅僅是套刻誤差，還包括近年來引入的邊緣放置誤差概念。邊緣放置誤差(Edge Placement Error, EPE)是電路布局的預期和印刷特征之間的差異。例如，考慮設備中的一條線，它必須精確地放置，以便觸點能夠正確地落在該線上。偏差或錯誤會導致錯位，進而影響器件的良率。雖然在概念上很簡單，但由于需要復雜的多重模式方案，導致EPE的變量顯著增加。

b.?Logic（邏輯芯片）

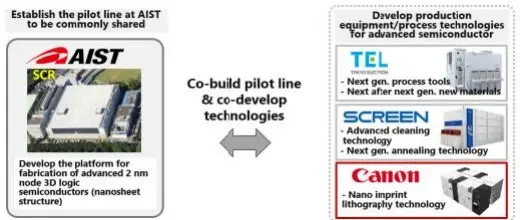

第二個感興趣的市場是logic。2021年，佳能與日本其他主要半導體制造設備公司一起申請新能源和工業技術開發組織（NEDO）關于邏輯器件擴展小型化的“后5G信息和通信系統增強基礎設施的研究和開發項目”。方案獲批，標的為2nm節點后邏輯器件的擴展。該計劃包括使用美國國家先進工業科學與技術研究所 (AIST) 的共享試驗線實施和驗證納米制造晶圓。NEDO 項目組織的示意圖如圖 3 所示。

開發工作將針對納米片器件，如下圖所示。在這個計劃中，佳能將開發NIL 技術用于 12nm半節距及以下的BEOL。

c.?Meta Optical Elements (MOEs)（超光學元件）

超光學元件是一種圖案化的超表面。這些元件的潛在用途是用于相機、手機和其他設備中的光學元件，這些設備通常依賴于聚焦光形成圖像的成形鏡頭。通過引入超表面，可以縮小鏡頭并消除過去的約束。超表面通常指的是超材料的二維對應物。超表面可以是結構化的或非結構化的，具有水平維度中的亞波長尺度圖案。

因?yàn)槌哥R是平坦的（平面的）和超薄的，所以它們不會產生色差——它們是“消色差的”——因?yàn)樗胁ㄩL(zhǎng)的光幾乎同時通過。它們的優點還包括可調色散——操縱光的顏色如何分散的能力——與玻璃或其他具有固定色散的傳統材料相反。

在右側圖中所示的示例中，請注意元素的特征大小和方向的更改。

MOES的前期工作主要依賴于電子束光刻，電子束光刻適合原型制作，但不用于大面積生產。由于與技術相關的模式約束很少，NIL是MOE生產模式的有吸引力的選擇。

d.?Defect Management（缺陷管理）

所有設備的一個共同主題都是缺陷性和缺陷管理。每種設備類型都有自己的需求，這就規定了管理各種缺陷源的策略和實踐。Logic 設備有最嚴格的要求，而DRAM相對于 Logic 往往比較寬松。MOEs更多的是作為一個平均器件，所需的缺陷水平并不像最先進的半導體電路那樣緊密。

關于減輕零缺陷源的方法已經發表了幾篇論文。最近的工作是在現場研究的顆粒清洗和顆粒檢測。晶片顆粒檢測（WPC）系統對空白晶片的靈敏度為200nm量級，通過與KLA-Tencor SP3工具進行比較得到確認，如圖6所示。該工具將用于避免在使用過程中獲取復制掩模上的任何中繼器缺陷。

e.?針對NIL的人工智能和機器學習

最后，佳能正在應用機器學習和人工智能技術來進一步提高系統性能，提高生產力，并實現快速增強系統的自主控制。該系統軟件被稱為“光刻+”或Liplus。在圖7中顯示了一個如何將其應用于NIL的示例。在本例中，開發了機器學習模型來檢查自動滴液配方中的潛在缺陷位置，以便可以快速地對液滴模式進行微調并反饋到工具日志中，從而產生更有效的液滴模式。Liplus可以應用的其他領域包括對準優化、抗噴射和減輕振動。

三、可持續發展目標

最后，我們討論了佳能在發展可持續性和解決全球問題以改善人類方面的努力。這導致了如圖8所示的“目標清單”，其中包括經濟實惠和清潔能源，負責任的消費和生產以及工業創新和基礎設施等主題。

這些指導原則適用于NIL技術，如圖9所示。NIL工具的開發旨在最大限度地降低功耗并減少浪費。通過將抗蝕劑直接噴射到晶片上的步進場上，該晶片具有與填充壓印掩模上的浮雕圖像所需的體積相配的體積，以及直接在形成的抗蝕劑圖案下方的薄的殘余底層，使抗蝕劑使用最小化。

關于功耗，NIL利用簡單的單步圖案化過程與較低的功率暴露源相結合以降低功耗，無論如圖10a和10b所示的器件節點如何。

作為最后一個例子，我們考慮在噴射之后的抗蝕劑填充過程，其需要去除存在的任何氣體以完成滴聚和特征填充步驟。一直使用氦氣，因?yàn)樗苋菀讛U(kuò)散到熔融二氧化硅掩模中。然而，目前世界面臨氦氣短缺。例如，圖11顯示了過去七十年美國的生產和存儲，最近兩者的趨勢是顯而易見的。

為了應對這一趨勢，我們最近研究了氮?dú)夂秃獾忍娲鷼怏w。氣體滲透率本質上是溶解度系數和擴散系數的乘積。在合適的材料存在下，可以更有效地去除二氧化碳。這在圖12中示出，其中抗蝕劑填充時間被模擬為碳(SOC)薄膜上底層自旋厚度的函數。需要最小厚度的SOC來實現更快的填充。需要進一步的實驗研究來了解該機制，但現在正在制定路線圖，以盡量減少或消除氦氣的使用。

四、結論

壓印光刻是一種有效且眾所周知的復制納米級特征的技術。納米壓印光刻(NIL)制造設備使用一種圖案化技術，該技術涉及逐場沉積和將通過噴射技術沉積的低粘度抗蝕劑在襯底上曝光。先前的研究表明，NIL分辨率優于10nm，使使得該技術適用于單掩模印刷幾代關鍵內存級別。此外，僅在必要時應用抗蝕劑，從而消除材料浪費。鑒于壓印系統中沒有復雜的光學器件，當與簡單的單級處理和零浪費相結合時，工具成本的降低導致了對半導體存儲器應用非常有說服力的成本模型。

這篇評論論文中，我們已經觸及了可以使用NIL解決的市場，包括高級存儲器，邏輯和超光學元件。我們還描述了進一步提高NIL性能的努力，涵蓋了缺陷緩解和機器學習算法。此外，我們報告了最近開發圖案轉移工藝的努力，該工藝可用于通過調整晶圓的關鍵尺寸和降低線邊緣粗糙度來解決邊緣放置誤差。

最后，我們討論了佳能在開發可持續未來方面的努力，并探討了如何應用新方法來減少浪費并實現環保解決方案。
