水泥石又稱凈漿硬化體。是指硬化后的水泥漿體，稱為水泥石，在英語里是cement有時寫作caement，是由膠凝體、未水化的水泥顆粒內(nèi)核、毛細孔等組成的非均質(zhì)體。

01? 鑲嵌

由于水泥石中含有孔隙，使用TJ2562進行真空鑲嵌，將樹脂按比例混合在Theta Vacuum 真空冷鑲嵌機中抽真空鑲嵌，并將試樣放入ThetaMount 壓力冷鑲嵌機中加壓固化約12h；

Theta Vacuum 真空冷鑲嵌機

ThetaMount 壓力冷鑲嵌機

TJ2562 環(huán)氧樹脂

設(shè)備

Theta Vacuum 真空冷鑲嵌機

ThetaMount 壓力冷鑲嵌機

耗材

TJ2562

參數(shù)

0.2MPa，12h

02? 研磨

?使用Alpha-600 自動磨拋機研磨試樣，砂紙P800→P2500；

Alpha-600 自動磨拋機

金相砂紙

設(shè)備

Alpha-600 自動磨拋機

耗材

砂紙：P800；P1200；P2000；P2500

參數(shù)

壓力20N，轉(zhuǎn)速130rpm，時間2min

（P2000&P2500時間5min）

03? 拋光

使用Alpha-600自動磨拋機拋光試樣，使用SC拋光布配合2μm無水基多晶金剛石拋光液拋光。

SC-JP白色絲綢拋光布

PD-W多晶金剛石拋光液

設(shè)備

Alpha-600 自動磨拋機

耗材

SC拋光布，2μm無水基多晶金剛石拋光液

參數(shù)

壓力20N，轉(zhuǎn)速同向150rpm，時間5~10min

04? 觀察

設(shè)備

MN 60 系列顯微鏡

參數(shù)

50×→500×倍觀察

09? 分析

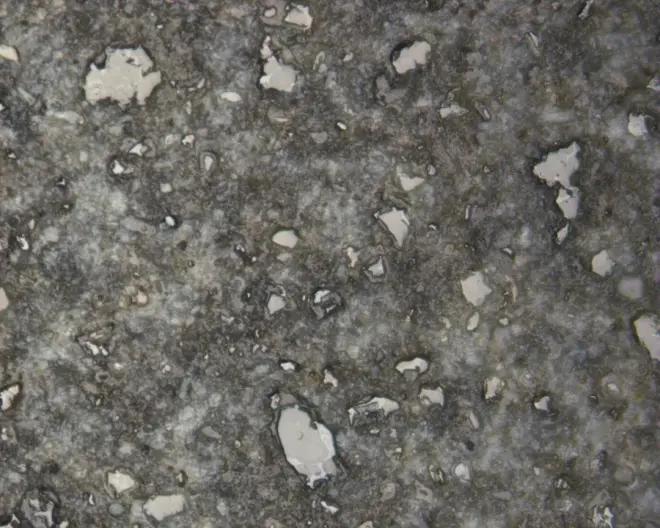

3-3? 200×

3-3? 500×

3-4? 200X

3-4? 500X

3-5? 200X

3-5? 500X

水泥石具有多孔性，為此應(yīng)進行抽真空浸漬冷鑲樹脂以填充孔隙。

細磨時應(yīng)適當延長時間以去除粗磨時產(chǎn)生的碎裂層。

水泥石對水敏感，故在拋光時一定要使用無水基的拋光液進行拋光。
