課題：淺談服裝3D軟件的應用現狀（以CLO 3D和Style 3D為例）
參與：冷蕓時尚圈3群群友
時間：2020年8月23日20:00-22:00

引言

討論提綱

一、服裝行業現有3D軟件概況介紹
1.CLO 3D
（1）關于CLO的歷史
（2） CLO的功能
2.Style 3D

二、3D軟件帶來的便利
1.新品開發
2.線上批版
3.一版多用
4. CLO相關實例
（1） CLO SET
（2）Benefit by CLO

三、3D在現階段的應用中存在什么問題
1.虛擬模特
（1）Style 3D
（2）CLO 3D
2.面輔料的仿真效果
（1） Style 3D數字面料
（2）CLO的數字面料
3.虛擬市場和現實的結合
4.關于學習

四、實例展示及制作方法的簡單講解

莊主、跟莊副莊主簡介

1.CLO 3D

1.1關于CLO的歷史
CLO 軟件的雛形源于一位對面料模擬技術充滿熱情的計算機博士Jaden。他在校期間開發了這款軟件的第一個原型。當看到學生們都開心地通過該程序制作3D服裝時，Jaden決定將其公開。

軟件公開后，在最早一批軟件使用者中，有一位cosplay藝術家敏銳地捕捉到了這款軟件的潛力，認為這款軟件會給虛擬cosplay藝術帶來巨大的改變，并建議為此建立一個社群。很快，這款軟件便從這個由超過200萬虛擬cosplay藝術家的社群中收獲到了巨大的肯定。2009年，針對這個群體的軟件應運而生，這就是第一代的Marvelous Designer。隨后在2011年，由Marvelous Designer制作了第一部電影《丁丁歷險記》。

在CG和游戲行業不斷發展的同時，這家公司也并沒有忘記自己最初的目標——開發一個專門針對服裝行業的程序。2010年，在結合了無數設計師和打版師的意見之后，第一代CLO正式發布。CLO的開發是為了更加精準地實現虛擬服裝在外觀和功能上與物理服裝的無縫轉換。

經過10年的發展，這兩個程序都越來越成熟，Marvelous Designer已經更新到了版本8.0，而CLO也更新到了版本5.0。如今CLO更是推出了CLO-SET和Benefit by CLO這兩個平臺，來進一步完善虛擬服裝這一市場。

1.2 CLO的功能
說到CLO和Marvelous Designer的區別，CLO如是答道：“雖然兩者的核心技術相同，但Marvelous Designer主要用于CG、動畫和游戲行業。而CLO更傾向于時尚和服裝行業，它可以應用于服裝設計開發過程的各個階段。這兩者的主要區別在于CLO導入和導出的DXF-AAMA或DXF-ASTM 文件可在生產時發送給生產廠商。”

AAMA和ASTM其實都是DXF文件，只不過是適配不同軟件的DXF文件。我們也許知道，只要是DXF文件就可以導入修改。我最開始接觸的打版軟件是PAD，當時并不知道如何在CLO中打版，在這兩個軟件中不斷使用切換的過程中我才發現，原來DXF文檔可以直接在適配軟件中通用，至少和PAD的轉換中是非常成功的，其他的打版軟件我沒有實戰經歷，但應該也問題不大。

CLO的一大特點就是可以流暢地完成3D打版和2D打版之間的轉換。設計師，打版師既可以導入已有的DXF文檔對其進行修改，也可以直接在CLO中從零起草新的平面版型，還可以在虛擬模特上完成立體裁剪，而3D和2D的同步呈現也使得整個過程更為高效。如果真的要從操作上來講，我還是更喜歡PAD，所以一開始有點不愿意放棄，很執著地使用PAD。后來學習CLO打版之后發現，雖然從打版上來說有一點點遜色（也可能是我個人的使用習慣造成的），但是它能2D3D實時同步這一點真的很方便。

2.Style 3D
Style 3D是浙江凌迪數字科技有限公司（原上海凌笛數碼科技有限公司）開發的數字化服務平臺，可以連接面料供應商、設計部門和合作客戶。通過面料數字化、服裝建模和遠程推款，實現快速開發打樣和審版。

1.面料數字化

下面介紹三種獲得面料貼圖的方法：

Step1:
選擇合適大小的面料樣品，保證面料掃描之后的花型紋理。

Step2：
A.使用專業的面料掃描儀，可以完整獲得面料的紋理貼圖和法線貼圖，效果逼真，但儀器價格昂貴，不易養護（參考官方面料掃描介紹）。
B.使用日常辦公的彩色平板掃描儀（要求掃描精度不低于300dpi）獲得面料的表面紋理，成本低，但面料仿真效果不好（參考官方面料掃描介紹）。
C.手機拍照，獲得面料表面紋理。使用方便，但效果差，容易產生色差且面料絲縷方向不正，有一定透明度的面料無法塑造透明效果；

這個掃描過程很快，整體不會花很多時間，上傳平臺后大家就可以一起使用了。在第二步，我們公司主要用A方法，前幾天我去我們公司設計部體驗過面料掃描儀，掃描出來的效果的確清晰，但在掃描的時候，面料不能拉伸，容易造成紋理變形，絲縷不正。

而C方法手機拍照，在我之前做作業時，就遇到手邊剛好有一塊面料可以用于我正在做的模型，就自己用手機拍照試了一下。用這種方法，如果把方向找對，紋理拍清楚，效果也是不錯的。

2.服裝建模

服裝建模主要分為三個步驟：
Step1：在傳統平面制版軟件中繪制紙樣，導出DXF格式文件，紙樣導出時去除縫頭，只留凈紙樣。Style 3D不能直接打版，需要先用其他打版軟件做好，然后導出DXF。導出的時候一定要去掉縫頭。

Step2：在Style 3D建模軟件中打開DXF格式文件，選擇與待建模服裝尺寸匹配的模特，縫制紙樣，通過模擬狀態下的拉扯調整褶皺效果，然后添加面料、印花圖案、明線、紐扣、拉鏈等。添加縫線后，為了拉出符合實際效果的褶皺，對模型做各種拉扯的過程很花時間。在這一步，我個人經驗是用好軟件的冷凍、硬化、失效還有固定針等功能。

部件模型做好以后，如果還要修改其他地方，一定要先冷凍再繼續模擬，不然后果很崩潰。譬如我們剛開始學習軟件時，做的一件戴帽衛衣，當時用了固定針做帽子的造型。剛開始我們經常會忘記冷凍，忘記退出模擬，就把固定針取了，結果就是好不容易做好的帽子造型全塌。

Step3 保存文件，并上傳至Style 3D網絡平臺，備注好內部編號、服裝分類、創建人等信息。


注：這里也可以根據設計部門的人員職能，選擇在Style 3D中制作白坯上傳至云端，設計者或客人從網絡平臺進入，添加面料、印花圖案等細節。


以下圖片分別是Style 3D上的廓形庫、面料庫和人臺庫：

3.遠程推款
遠程推款可以根據客人是否有平臺賬號來選擇不同方法：

A.客人有Style 3D網絡平臺賬號，可直接進入平臺查看建模，并自行改變顏色、面料、印花等，查看不同的效果。查看后若有問題可直接在平臺上留言，提出修改要求，由建模人員線下修改后再上傳。

B.客人沒有Style 3D網絡平臺賬號，可由建模人員做好模型以后，導出不同角度的圖片或者gif格式的動圖，發送給客人查看。動圖會360度旋轉，旋轉速度在導出時可以自己調整。

這個就是我在制作時，帽子多次塌掉的衛衣，其旋轉時間，我設置的是5秒左右。

二、3D軟件帶來的便利
1.新品開發
傳統的新品開發，在大貨開裁之前需要經過頭樣到船樣的多個打樣修改的環節。中間涉及面輔料、印繡花的跟進，會出現某個環節跟不上的情況。外貿企業打樣中須向客人寄樣衣，等待客人收到樣衣后給出修改意見，耗時久。

對于印花，在模擬時因為可以調整大小和位置，所以可以幫助用戶更好地判斷自己想要的比例。對于刺繡類更加昂貴的工藝，這樣的模擬更可以減少因不確定而引發的浪費。我們部門打樣的服裝有很多印繡花，經常聽到業務員吐槽印花的花型開版費用，而且有時候印繡花還會出問題，譬如可能顏色印錯、方向印錯，從而影響之后的打樣進度。前一段時間我們部門接了一個幾百件的小訂單，花片裁下以后送去印花，印回來發現方向不對，跟單要求全部再裁，重印。但是這些問題，使用軟件都可以避免，因為在軟件里我們就可以改變印花的效果。

以上三張圖的圖案效果從上至下，分別是消光、絲綢和金屬。

相比傳統樣品開發，3D軟件速度更快，成本更低。紙樣做好后，不需等待面輔料，不需裁剪，就可直接在虛擬模特上模擬。在紙樣和數字化面輔料完成的情況下，簡單款式半小時甚至十幾分鐘就可以完成；復雜樣衣（例如羽絨服）熟練工半天可完成，新手兩天左右。建模完成后不需寄快件，直接向客人發送3D模型，客人和設計師、版師可實現實時溝通，有問題直接修改，不需多次做修改樣，省時省力。

CLO也給出了類似的時間對比，一起分享給大家參考：

目前我使用這兩個軟件的體驗是，如果模特對了，修改版型的速度的確很快。漢服的版型變化比較小，運用3D制版比較合適。

2.線上批版（有Style 3D的賬號）
上面提到過Style 3D將制作好的模型上傳后，客人可以根據自己的喜好，在面料庫和圖案庫里下載喜歡的面料或圖案，然后填充在模型上做并查看效果。并且可以直接在平臺上做查看后的留言，對局部不滿意，也可以添加熱點后留言。對比傳統的寄樣衣，等修改意見，互動的速度加快很多。


3.一版多用
我們在做樣品開發時，經常會遇到一個款式需要做不同顏色、不同面料的多個樣衣，供客人選擇。我目前有三個大批推銷樣的單子，都是一套紙樣，做多個顏色的樣衣，每個顏色的數量幾件到十幾件不等（同尺碼）。而使用3D數字樣衣，只需要建模一次，在做添加面料時，修改顏色，即可看到不同顏色的效果。這里還可以添加熱點，直接指出具體哪個地方有什么問題，做什么修改。（點擊3D樣衣建模查看）

這個鏈接是在Style3D的微信公眾號找到的。通過這個鏈接，大家可以體驗一下在同一個版型上進行不同的面料切換。

除了制作整件樣衣，3D軟件也可以把一件衣服拆分成領、袖、大身等幾個部分，做部件的建模。將這些部件拼合在一起，就是一件完整的樣衣。

4. CLO相關實例
4.1CLO SET
CLO SET是一個實現全供應鏈溝通的平臺，全面連接產業鏈中各種角色，用戶可以在上面完成數字采購，同時在服務器上生成3D圖像。

我個人目前只使用過CLO SET的采購功能，可以采購的商品主要有一些基礎的成衣樣品，新研發的虛擬面料，還有扣子、鞋子等等配料。成衣樣品非常有用，這些一般都是經過驗證的試穿沒有問題的版型，可以直接用來改版或添加自己設計的印花。

以下是商店里的一些樣衣：

以下是一些其他的配飾輔料：

比較有意思的是，近期還推出了新款口罩：

4.2 Benefit by CLO
Benefit by CLO 是一個在線的虛擬試衣平臺。顧客可以選擇自己喜歡的顏色和尺寸，因為CLO可以做到完全私人定制虛擬模特，所以也可以上傳和自己尺寸一樣的模特進行在線試衣服。

其實在CLO軟件里也可以調整模特尺寸，進行模擬試衣，不過整個模擬時間比較長，也比較麻煩。而Benefit by CLO試衣的速度很快，而且有壓力模擬，可以提醒用戶哪些地方是穿不進去的。

1.虛擬模特
1.1 Style 3D
目前根據我自己的使用體驗來看，Style 3D的虛擬模特還存在以下一些亟待改善的問題：
A.軟件自帶模特數量有限，只有女165、男175、130男女大童和90男女小童，若沒有定制新模特，所能做的數字樣衣尺碼有限。對于大童的樣衣，在最初打樣時，我們公司按照140的尺碼制版做樣衣，做3D建模時，打樣的尺碼和模特尺寸不符，建模就沒有用。

B.軟件自帶模特尺寸與實際人體尺寸有差異。在最初我用公司自己的樣板做模型時，發現上衣的袖子袖口和褲子腳踝處總會堆積很多衣褶，之后點開虛擬模特的尺寸詳情，臂長等一些長度尺寸對比實際人體尺寸都短幾公分，造成建模效果差。

關于這個問題，剛開始的時候，我以為是我們尺寸的問題。后來專門上天貓找同類型的服裝尺寸，對比的結果是，模特尺寸與實際人體尺寸存在差異。針對以上兩個問題，我們曾咨詢過凌迪的老師，得到的回復是，要么按照軟件已有模特尺寸制版，要么出錢做新的虛擬模特。但虛擬模特的建模成本高，據說3000元一個。Style 3D的網絡平臺上也有人臺庫， 但目前官方人臺庫的模特無法查看詳細的尺寸信息。

對于以上兩個問題，我們公司目前的應對辦法如下：

A.大童樣衣打樣時按照140打樣，然后推碼，得出130碼的紙樣，然后再做數字樣衣；
B.明確做數字化樣衣的目的是追求3D模型的效果，在不改變結構的情況下，可以調整紙樣尺寸，保證數字樣衣的穿著效果。

如此一來，我們所看到的數字樣衣并不是尺寸正確、符合客人標準的樣衣。客人看中樣衣下單后，還需調整紙樣至符合目標消費人群的尺寸。個人覺得，這種做法不僅未達到3D建模改變傳統生產流程、加快生產速度的目的，反而多增加了一個環節，給自己增加工作量。

1.2 CLO的虛擬模特
而上述提到的問題可以在CLO軟件中很好的避免。
在CLO中，用戶可以根據自己的需求調整虛擬模特，下圖是來自于CLO編輯虛擬模特的截圖。我們可以看到這上面的參數非常詳細，基本上制衣需要的數據都有。不過CLO最開始默認的模特設置和真人不太符合，除了自己調整之外，CLO SET里也有更接近現實比例的人臺出售，價格是30美金一個。

CLO有一個很有用的功能是壓力模擬，當一個版制作好穿在虛擬模特身上之后，該功能會提醒用戶哪些地方太緊或者根本不能穿。

下面是我之前學習3D立體裁剪時做的一個小練習：當這件緊身小背心選擇較硬的牛仔面料時，大家可以看到紅色部分是“不能穿”需要調整的部分，以及黃色部分為“過緊部分”。我做的一個簡單調整是把面料換成了針織的，可以看到換了面料之后，因為針織面料的彈性，不可穿部分也隨機消失。小范圍是可以用這種方法調整模特尺寸，但調整數值太大會造成模特走形。但從我知道的例子來看，在CLO上修改尺寸后，暫時還沒遇見過這樣的問題。CLO上還可以直接改變面料類型，改變面料后壓力也隨之改變。

2.面輔料的仿真效果
2.1 Style 3D的數字面料
面料的掃描結果是一張圖片（紋理貼圖和法線貼圖），格式要求jpg、png或jpeg。給數字樣衣添加面料，其實就是把圖片附到紙樣表面。因此，在做模型時，軟件里的版片是沒有模擬面料性能的。雖然有經、緯向強度等參數調節，但這些參數的調節依賴個人對面料性能的掌握。

我們公司主要做針織類服裝，休閑類還好，但合體的服裝，例如貼體的內衣，在打樣時是不收省的，依靠針織面料的自身彈性達到上身的合體效果。因此，在軟件中建模時，如果用未經修改的紙樣，袖窿處就會有多余的量，與實際樣衣不符。

這件吊帶是我之前做的模型，原樣是針織的面料，緊身型，穿在身上的時候，因為針織面料的彈性，胸部會很服帖。但在3D軟件中，如果沒有修改紙樣，是達不到貼體的效果的。針對這個問題，做樣板的時候注意放量即可。

在軟件中，面料除了紋理貼圖，還有法線貼圖。法線的作用是加深面料的模擬紋路，使得模擬效果更逼真。但是法線貼圖目前只能用專業的面料掃描儀才能獲得，我們公司用的儀器是愛普生。

以下兩張圖是相同大小，相同放大比例的面料，沒有添加法線和添加法線的對比圖：

2.2 CLO的數字面料
對于CLO的數字面料，軟件中已經自帶了比較全面的面料庫，并且提供了詳細的可調整的參數。因此用戶可以參考自己想要的面料，在軟件中重現出這樣的面料。不僅是平面面料的紋路，還包括可以重現的羽毛，珠繡，刺繡等。另外在CLO SET里也會不定期地更新面料，大家覺得自己調太麻煩也可以選擇直接購買。

CLO SET的面料庫

我再分享一些其他在CLO中重現的復雜面料：

下面這個例子來自于我身邊的朋友的親身體驗。她最開始買到了下圖的綠色面料，后來又在CLO中重現。她現在全職在做CLO設計師，已經非常有經驗了。

3.虛擬市場和現實的結合
在CLO的例子中，它一直在完善著自己的虛擬市場，雖然呈現的效果和未來潛力都令人激動，不過目前不管是CLO SET還是Benefit by CLO都還有待更多的商品進行填充。目前CLO SET能買到的虛擬面料，雖然從參數和功能效果上也一定是符合現實的，但如果真的要使用，卻很難獲得百分百相同的面料。而購買來的面料，也會因為缺乏具體的參數信息，從而導致可能無法完全在軟件中重現。如果能打開虛擬和現實面料市場的通道，對于用戶來說是極大的福利。

4.關于學習
最后想分享的這點雖然算不上面臨的問題，但也是客觀存在的事實。雖然3D軟件的操作已經盡量簡化，在一些細微的調整上是對所有人都很友好的，但是要從零開始制作出好的設計和版型，也還是需要非常強的打版知識儲備，以及對于電腦知識的運用。

就CLO的例子來講，如果想要開發設計一個全新的無限接近實物的樣品，整個過程也是需要投入大量的時間（但卻是非常節約材料和空間），對電腦配置也是有相應的要求。另外，雖然在CLO中可以模擬出很多輔料，但它也不是什么都可以做，比如一些特別獨特的輔料細節也需要運用到其他軟件來配合。此外，style3D目前不支持A卡，想要學習的朋友們請注意。

在軟件成本上，CLO和style都有個人版，style個人版一年999元，CLO貴一點，但style的個人版目前還沒推出，CLO則是一個月50美金。

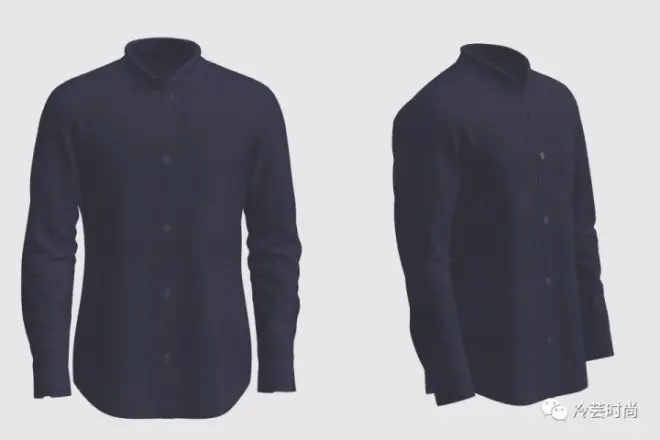

這是我在學習期間做的一件襯衫，樣板是授課老師給我們的。個人覺得這件襯衫的難點在于袖口褶皺的制作和領子造型的處理。袖口的褶皺需要定好位置后，用折疊工具將褶皺部分折出角度，然后縫合。

另外，還有我和上文提到的朋友一起合作的一個系列，其主題是為了表現環保時尚，因此，我們搜集了一些廢棄的邊角料然后采用了拼接設計的手法。

這是CLO自帶的功能，也非常方便，一鍵走秀，還能切換不同的姿勢。

這是初次接觸時做的，做完后用了最簡潔的方式導出模擬，可以看到整個面料效果還是很2D。男士的這件衣服最后我們也做出來了：

面料是在CLO里面自帶的，然后進行調整參數；有印花的部分是掃描的。

最后，再向大家分享一個我做的沒有添加面料的小裙子。這條小裙子最難的部分是里層外層的縫合。在模擬的時候，一個不小心就會出現穿插的效果，為了造型好看一點，這件小裙子和上面的襯衫領座，我都做了加襯的處理。

莊主總結

一、服裝行業現有3D軟件概況介紹
1.CLO 3D
（1）關于CLO的歷史
Clo 軟件的雛形源自于一位對面料模擬技術充滿熱情的計算機博士Jaden。
（2） CLO的功能
無限設計，實時呈現，更加精準的屬性以及更加簡便的流程。

2.Style 3D
Style 3D是浙江凌迪數字科技有限公司開發的數字化數字化服務平臺，連接面料供應商、設計部門和合作客戶，通過面料數字化、服裝建模和遠程推款，實現快速開發打樣和審版。

二、3D軟件帶來的便利
1.新品開發
相比傳統樣品開發，3D軟件速度更快，成本更低。紙樣做好后，不需等待面輔料，不需裁剪，可直接在虛擬模特上模擬。

2.線上批版
Style 3D將制作好的模型上傳以后，客人可以根據自己的喜好在面料庫和圖案庫里下載喜歡的面料或圖案在模型上做填充。

3.一版多用
使用3D數字樣衣，只需要建模一次，在做添加面料時，修改顏色，即可看到不同顏色的效果。

4. CLO相關實例
（1）CLO SET
CLO SET是一個實現全供應鏈溝通的平臺，全面連接產業鏈中各種角色，用戶可以在上面完成數字采購，同時在服務器上生成3D圖像。
（2） Benefit by CLO
Benefit by CLO 是一個在線的虛擬試衣平臺。

三、3D在現階段的應用中存在什么問題
1.虛擬模特
（1）Style 3D的局限
A.軟件自帶模特數量有限，只有女165、男175、130男女大童和90男女小童。
B.軟件自帶模特尺寸與實際人體尺寸有差異。
（2）CLO 3D
在CLO中，用戶可以根據自己的需求調整虛擬模特，除了自己調整之外，CLO SET里也有更接近現實比例的人臺出售，價格是30美金一個。

2.面輔料的仿真效果
（1）Style 3D數字面料
面料的掃描結果是一張圖片（紋理貼圖和法線貼圖），格式要求jpg、png或jpeg，給數字樣衣添加面料，其實就是把圖片附到版片表面。在軟件中，面料除了紋理貼圖，還有法線貼圖。法線的作用是加深面料的模擬紋路，使得模擬效果更逼真。
（2）CLO數字面料
對于CLO的數字面料，軟件中已經自帶了比較全面的面料庫，并且提供了詳細的可調整的參數。因此用戶可以參考自己想要的面料，在軟件中重現出這樣的面料。不僅是平面面料的紋路，還包括可以重現羽毛，珠繡，刺繡等。另外在CLO SET里也會不定期的跟新新的面料，大家覺得自己調太麻煩也可以選擇直接購買。

3.虛擬市場和現實的結合
虛擬面料和真實面料的脫節。

4.關于學習
運用時需要相應的電腦知識以及電腦配置。

四、實例展示及制作方法的簡單講解
襯衫、環保系列、小裙子。


End

感謝你的閱讀，期待討論！
