自20多年前創立以來，JEC 復合材料創新獎每年都會慶祝復合材料行業參與者之間的成功項目和合作。此次競賽特別關注了203家公司和499家合作伙伴，并對他們的綜合創新進行了獎勵。

2022 年 JEC 復合材料創新獎獲獎?wù)逿OP10已公布，快看下都有哪些！

1. 航空航天?–?應用

Diab（瑞典）：用于機艙內部的 100% 熱塑性面板

2. 航空航天?–?工藝

MTorres Dise?os Industriales SAU（西班牙）：創新的灌注機身制造系統

3. 汽車和公路運輸?–?結構

捷豹路虎有限公司(英國)：TUCANA

4. 汽車和道路運輸?–?表面

奧迪公司(德國)：柔性太陽能薄膜在 FRP 中的無縫集成

5. 建筑與土木工程

溫德斯海姆（荷蘭）：熱固性復合材料的結構再利用

6. 設計、家具和家居

Kairos(法國)：Kairlin?，一種新的可回收和可堆肥材料

7. 設備和機械

fiberworks GmbH(德國)：纏繞未來-Fibraforce技術

設備和機械

8. 海上運輸和造船

Voith Composites SE & Co. KG（德國）：由 Voith 'Carbon4Stack' 制成的船用槳葉

9. 可再生能源

Siemens Gamesa Renewable Energy（丹麥）：可回收葉片

10. 體育、休閑和娛樂

Bcomp Ltd.(瑞士）：熱固性和熱塑性生物復合材料之間的快速粘結

項目詳情

類別 航空航天 – 應用

用于機艙內部的 100% 熱塑性面板

Diab（瑞典）

www.diabgroup.com

合作伙伴：法國 Rescoll – 荷蘭阿克蘇諾貝爾 – 法國 Roctool SA
Diab 為航空航天機艙內部開發了一種 100% 熱塑性和可回收的夾芯板，能夠應對當前的挑戰（可持續性、REACH 合規性、生產率提高……）。
開發的 100% 熱塑性 (TP) 夾芯板由 TP 表皮和 Diab Divinycell TP 泡沫芯制成。TP 表皮可以直接焊接在泡沫芯上，無需使用膠膜。
該開發中使用的所有材料都已在各種航空航天原始設備制造商處獲得認證，并已用于今天的批量生產。因此，這一發展是航空航天客艙內部的具體短期解決方案。

主要優勢

• 可回收面板

• 顯著節省生產時間

• 重量和全球成本節約

• REACH 法規遵從性（無酚）

• 一步流程

類別 航空航天 – 工藝

創新的灌注機身制造系統

MTorres Disenos Industriales SAU（西班牙）

www.mtorres.com

合作伙伴：西班牙空中客車防務與航天公司自動化OOA便攜式制造系統，用于機翼的集成扭力盒（包括一次性零件中的蒙皮、縱梁、翼梁和加強筋），從而避免了裝配過程和緊固件。
MTorres 為空中客車公司實施并測試了一種創新的機身制造系統。IIAMS 項目（創新注入機身制造系統）Cleansky 2 的主要目標是開發一種創新的試點系統，以制造集成的復合材料翼盒結構?？罩锌蛙嚬驹O(shè)計了該組件。MTorres一直負責設備的設計和制造，示范部件翼盒由OOA灌注制造。結構元件使用 MTORRES AFP 用于窄干纖維。3D 疊層用于皮膚，2D 疊層和熱成型用于其余元素。

主要優勢

• OOA，一次性輸液

• 自動化流程

• 零件一體化，無緊固件

• 便攜、低成本

• 節能、輕便

汽車和公路運輸?–?結構

TUCANA

捷豹路虎有限公司（英國）

www.jAGuarlandrover.com/

合作伙伴：Broetje Automation UK Ltd，英國 - CCP Gransden ltd，英國 – EXPERT TOOLING & AUTOMATION LIMITED，英國 – TORAY INTERNATIONAL UK LIMITED，英國 – 華威大學，英國 – CFMS LIMITED，英國

TUCANA 是未來電池電動汽車 (BEV) 的推動者，通過重新設計 JAGuar I-Pace 的整個后部車身結構得到證明。
與使用 RTM 或 Autoclave 技術的傳統織物制造不同，這些制造對于大批量（每年 40,000 多個單位）周期時間和商業案例都不可行，TUCANA 專注于優化材料的使用和最大化 MPa/kg . 為了實現這一點，拓撲優化幫助定義了主要負載路徑，從而創建了鋪設快速固化連續碳纖維或玻璃纖維 UD（單向）的結構骨架。為了在這個骨架周圍加上肉并將UD連接在一起，CF-SMC（碳纖維片狀模塑料）和GF-SMC（玻璃纖維片狀模塑料）被用于低成本、快速的循環時間和高設計自由度，能夠?qū)崿F(xiàn)復雜的3D 形狀和錯綜復雜的設計特征是傳統面料無法（輕松）實現的。
量身定制的材料、特定的成型參數和專有的建模方法是成功的關鍵。

主要優勢

• 更輕的車身結構

• 減少二氧化碳排放是電動汽車采用的推動力

• 更堅固的車身結構應對 BEV 結構要求

• 減少零件數量——減少能源、占地面積、物流（即更少的卡車）

• 易于采用，符合汽車制造流程和基礎設施

汽車和公路運輸?–?表面

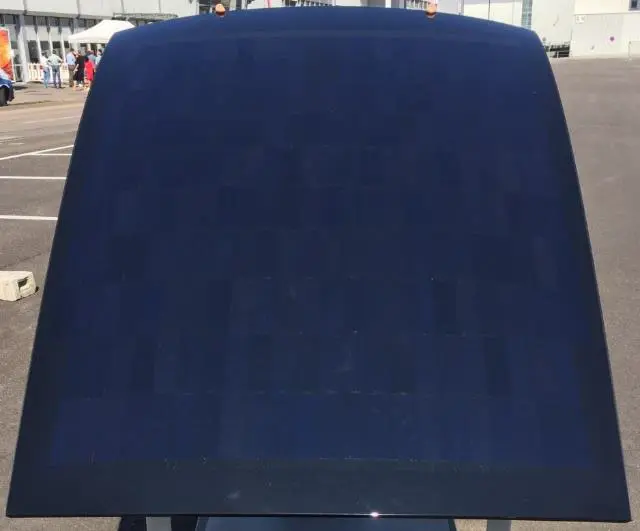

柔性太陽能薄膜在FRP中的無縫集成

奧迪公司（德國）

www.audi.de

合作伙伴：Mubea Carbo Tech GmbH，奧地利 – Apollo Power Ltd.，以色列

使用高壓樹脂傳遞模塑工藝將柔性太陽能薄膜無縫集成到汽車?yán)w維增強塑料部件（車頂、引擎蓋等）中，以實現大批量應用。
該創新包括使用 Mubea Carbo Tech（奧地利）的 HP-RTM 工藝將來自 Apollo Power（以色列）的非封裝柔性太陽能薄膜集成到纖維增強塑料部件中。
最終產品顯示出卓越的結果，包括最佳太陽能效率 (>200Wp)、輕量化設計（比標準太陽能玻璃屋頂輕至少 50%）以及符合汽車質量標準。最終，用天然纖維（例如亞麻）、生物樹脂和太陽能薄膜等可持續材料制成的零件可以極大地減少二氧化碳排放量。此外，還可以實現具有更高懸垂度的復雜 3D 形狀，因此該技術可以轉移到其他部件和行業（例如，鐵路或航空航天）。

主要優勢

• 輕量化設計（與太陽能玻璃屋頂相比，重量減輕 50% 以上）

• 具有高美學和設計自由度的 A 級表面

• 范圍通過應用的太陽膜延伸

• 使用快速固化樹脂進行高循環生產，每個部件 < 20 分鐘

• 將柔性太陽能薄膜與天然纖維和生物樹脂相結合的可能性

類別 建筑與土木工程

熱固性復合材料的結構再利用

溫德斯海姆（荷蘭）

www.windesheim.nl

熱固性復合材料結構再利用的創新方法使報廢的熱固性復合材料能夠在新產品中重復使用。這是這些材料的循環解決方案。
在熱固性復合材料的結構再利用方法中，報廢產品被加工成更小的部件，如條帶或薄片。這些較小的零件用作新產品的增強元件。必須添加一些原始樹脂和增強材料，但新產品完全由熱固性復合材料組件制成，并且可以在使用壽命終止或使用終止時以相同的方法再次使用。因此，該方法是熱固性復合材料產品（如風車轉子葉片或復合船體）的循環解決方案。

主要優勢

• 報廢熱固性復合材料的循環解決方案。

• 報廢風車轉子葉片和復合材料船體的解決方案。

• 用于基礎設施應用的熱帶硬木的替代品。

• 使熱固性復合材料呈圓形。

• 為行業提供了一個很好的商業案例。

類別 設計、家具與家居

Kairlin?：一種新的可回收和可堆肥材料

Ksiros（法國）

合作伙伴：法國 Ecotechnilin – 法國南布列塔尼大學 – 英國樸茨茅斯大學

Kairlin? 是一種可回收和可堆肥的生物材料，可根據循環經濟方法生產和回收銷售點和標牌顯示器，對環境影響低
Kairlin? 是一種亞麻聚（乳酸）（PLA）增強復合板，采用整體和夾層結構開發。這些生物面板具有重量輕、易于加工、可控的厚度和表面光潔度。在其生命周期的每個階段，從組成它的亞麻種植到使用壽命結束，Kairlin? 都經過工業規模的設計和驗證，以使其成分和工藝具有高度的可持續性。Kairlin? 是在一個非常短的供應鏈中生產的，由在諾曼底（法國）種植和加工的亞麻制成。Kairlin? 在一次壓縮成型步驟中進行加工，加工時間非常短，從而以低成本實現高產品性能。

主要優勢

• 印刷用鏡面光潔度

• 低環境影響

• 輕量化和高機械性能

• 可回收性和堆肥報廢

• 地方循環經濟

類別：設備與機械

纏繞未來——Fibraforce 技術

Fibraworks GmbH（德國）

https://fibraworks.com

合作伙伴：Hille Engineering GmbH & Co. KG，德國 – SEM GmbH，德國 -Quality Automation GmbH，德國 – Fibraforce AG，瑞士

Fibraforce 技術——通過我們的連續和超快速纏繞工藝徹底改變真正定制的多軸向熱塑性交叉層層壓板的大批量生產
輕量化設計是節約資源的關鍵技術，復合材料是基石。它們變得越來越普遍，但通常涉及復雜的流程和高成本。
我們的專利技術能夠?qū)崿F(xiàn)高效、大批量的多軸纖維取向增強工藝，無論它們是基于干纖維還是熱塑性復合材料。它提供理想的輕量化解決方案，通過提供市場所需的具有纖維取向和鋪層的可定制增強材料，并結合超快速、連續和經濟高效的生產技術的優勢。

主要優勢

• 以高達 675 kg/h 的速度超快速生產定制的熱塑性層壓板

• 可以靈活、快速地處理單獨的材料組合

• 使熱塑性復合材料在成本驅動的應用中更實惠

• 根據客戶需求量身定制，以簡化生產并減少浪費

• 提高基于復合材料的輕量化設計的可持續性和效率

類別 海上運輸和造船

由 Voith “Carbon4Stack”制成的船用漿葉

Voith Composites SE & Co. KG（德國）

www.voith.com/composites

合作伙伴：Voith Turbo | VTA，德國 – Gurit，英國 – COTESA GmbH，德國

福伊特 Inline Thruster CFRP 轉子葉片采用福伊特開創性的預浸料疊層 (Carbon4Stack) 層壓板制成，可為船舶行業提供終極的船舶機動性。
福伊特直列推進器 (VIT) 的創新 CFRP 轉子葉片設計是福伊特復合材料、福伊特渦輪、固瑞特和 Cotesa 密切研發合作的成果。葉片由放置在福伊特自動化機器 (VRA NextGen) 上的精確疊層 (Carbon4Stack) 制成。碳纖維轉子葉片相對于傳統材料的優勢顯而易見：該材料更輕、更硬且更耐腐蝕。

主要優勢

• 通過精確的自動化層壓實現更高的質量標準

• 更快/更少的制造過程帶來更高的生產力

• 通過減少工序降低生產成本

• 減少浪費并降低制造危害

• 零件批量制造的一致性更高

類別 可再生能源

可回收葉片

Siemens Gamesa Renewable Energy（丹麥）

合作伙伴：Aditya Birla Advanced Materials，印度

西門子歌美颯與 Aditya Birla Advanced Materials 合作設計、制造并準備安裝第一批易于溶解和回收的海上風力渦輪機葉片
輕質結構是設計具有競爭力的風力葉片和渦輪機的關鍵。復合材料是重量和強度之間的最佳折衷方案，是風能行業的領先技術。復合材料由堅固耐用但難以降解和回收利用的樹脂制成。大多數退役葉片都進入垃圾填埋場。
RecyclableBlade 提供與 Siemens Gamesa 相同的高質量和使用壽命。退役后，葉片可通過在弱酸性條件下溶解基質進行回收利用，從而避免不必要的垃圾填埋。增強材料、芯材、塑料和金屬部件可以很容易地以良好的質量和價值進行回收?；|(zhì)被回收為具有有趣特性的熱塑性材料。然后可以在適當?shù)膽?yīng)用中重新使用回收的基質和增強材料。

主要優勢

• 低能耗回收工藝

• 減少生命周期影響

• 降低報廢成本

• 不留下浪費，只留下資源

• 易于采用，專為長刀片設計

類別 體育、休閑和娛樂

熱固性和熱塑性生物復合材料之間的快速粘結

Bcomp Ltd. (瑞士)

www.bcomp.ch

合作伙伴：KTM Technologies GmbH，奧地利 – Mitsubishi Chemical Advanced Materials GmbH，德國 – ALBA Tooling & Engineering GmbH，奧地利 – Altendorfer Kunststofftechnik GmbH，德國

第一款即將上市的產品，它將經過賽車運動驗證的天然纖維復合材料和專注于道路的生物基熱塑性塑料與可逆和可回收的連接技術結合在一起。
該創新基于 KTM 的 CONEXUS 技術，該技術允許通過直接化學鍵合將熱固性材料和熱塑性材料結合起來。
從運動休閑到移動出行，可持續性正在成為所有新發展和新技術背后的主要驅動力之一。遵循這一理想，該聯盟創造了 Bcomp 的 ampliTex? 亞麻織物來替代碳纖維和玻璃纖維，并且生物基熱塑性 PA6 替代了傳統的 PA6。最重要的是，耦合層將這些不同的材料類型粘合在一起，并可以通過將產品加熱到熱塑性塑料的軟化溫度來分離它們。這為這兩種技術提供了最適合的壽命終止選項。

主要優勢

可擴展性：熱固性和熱塑性材料的粘合

可持續性：高性能可持續原材料

報廢：復合材料的可行 EoL 方案

設計：展示可持續性能外觀

功能化：滿足每個要求的最佳材料

來源?| JEC

編譯 | Carbontech
