第一章 行業概況

半導體，一種具備電子流動可控性的電子材料。其獨特特性在于其禁帶寬度內，僅有少數電子能被激發，從而呈現導電性。這使得半導體成為電子學及計算機科學領域至關重要的元素之一。

半導體產業指的是那些從事半導體產品研發、制造和銷售的企業和組織。這一產業興起于20世紀中葉，伴隨著計算機、通信和消費電子市場的崛起，已成為全球范圍內的關鍵產業之一。半導體生態系統的上游主要包括半導體材料和設備，而中游則按制造技術可劃分為分立器件和集成電路。

半導體產業的主要成果涵蓋集成電路、處理器、存儲器、傳感器及光電子設備等領域。這些產品在個人電腦、智能手機、平板電腦、汽車電子、醫療設備、工業控制等領域廣泛應用。

亞洲是半導體產業的主要市場，擁有大量半導體制造工廠和研發機構，并在生產成本、技術創新和市場需求方面具備競爭優勢。

半導體產業發展面臨多重挑戰和機遇。隨著人工智能、物聯網和5G等新興技術的迅速普及，對更高性能、低功耗半導體產品的需求不斷增加。同時，產業也積極應對環保和可持續發展問題，致力于研發更環保、高效的生產技術與產品。

圖 半導體產業鏈

圖 全球半導體發展趨勢

制程越來越小，投資額越來越高。例如一條16nm先進制程的半導體代工廠投資額高達120-150億美元，全球將只有Intel、臺積電、三星這三家企業可以承擔如此巨大的資本開支，其他企業已無力跟進，先進制造產能將快速集中。

圖 全球半導體銷售額

在半導體產業中，半導體材料作為支撐產業發揮著重要作用。半導體材料是介于金屬和絕緣體之間的導電性材料，其電阻率介于1mΩ?cm至1GΩ?cm之間，在通常情況下，其電導率隨溫度升高而增加。半導體材料被廣泛應用于晶體管、集成電路以及光電子器件的制造。

根據化學組成的不同，半導體材料可分為元素半導體與化合物半導體兩大類。硅和鍺等元素半導體被稱為第一代半導體材料，而砷化鎵（GaAs）、銻化銦（InSb）等化合物半導體則被歸為第二代半導體。第三代半導體材料以碳化硅（SiC）、氮化鎵（GaN）、氧化鋅（ZnO）、金剛石以及氮化鋁（AlN）等寬禁帶半導體材料為代表。

禁帶寬度決定發射光的波長，禁帶寬度越大發射光波長越短；禁帶寬度越小發射光波長越長。其它參數數值越高，半導體性能越好。電子遷移速率決定半導體低壓條件下的高頻工作性能，飽和速率決定半導體高條件下的高頻工作性能。從表中可以看出，以GaN為代表的寬禁代半導體在大功率、高溫、高頻、高速和光電子應用方面遠比Si和GaAs等第一、二代半導體表現出色。與制造技術非常成熟和成本相對較低的硅材料相比。目前第三代半導體面臨的主要挑戰是發展適合GaN薄膜聲場的低成本襯底材料和大尺寸的氮化鎵體單晶生長工藝。

由于生產工藝成熟及生產成本低，硅仍然是半導體材料的主體。95%以上半導體的半導體器件和99%以上的集成電路是用硅材料制作的。以硅材料為主體，GaAs半導體材料及新一代寬禁帶半導體材料共同發展將成為未來半導體材料業發展的主流。

分立器件產業是半導體行業的一個分支，但也極其重要。半導體分立器件是指具有固定單一特性和功能，并且其本身在功能上不能再細分的半導體器件，如晶體管、二極管、電阻、電容、電感等。

集成電路是利用半導體工藝或厚膜、薄膜工藝，將電阻、電容、二極管、雙極型三極管等電子元器件按照設計要求連接起來，制作在同一硅片上，成為具有特定功能的電路。它實現了材料、元器件、電路的三位一體，與分立器件組成的電路相比，具有體積小，功耗低、性能好、可靠性高及成本低等優點。

第二章 商業模式和技術發展

?2.1 半導體產業鏈

半導體行業受行業本身供需以及新產品周期的影響。歷次的金融危機和泡沫破裂都會使得半導體行業在短期內下降，但是從長期來看，新產品的推出才是半導體行業持續發展繁榮的內在動力。半導體行業受行業本身供需以及新產品周期的影響。歷次的金融危機和泡沫破裂都會使得半導體行業在短期內下降，但是從長期來看，新產品的推出才是半導體行業持續發展繁榮的內在動力。

圖 半導體產業鏈

半導體產業轉移將經歷從初期、中期、后期到新一輪產業轉移后期4個階段。目前中國大陸半導體產業還處于轉移的初期，一方面受益于工程師紅利和技術的進步，成本優勢顯現，進口替代空間大。考慮到IC制造需要巨額資本投入，國內半導體產業將首先從輕資產的IC設計業開始。以國內IC金融卡芯片為例，目前基本由恩智浦等國際廠商壟斷，全部靠進口?！袄忡R門”事件后國家對于信息安全日益重視，加上國產芯片華虹、同方國芯等國內IC設計廠商在技術水平上的不斷進步，預計未來將批量生產，對國外芯片形成進口替代。

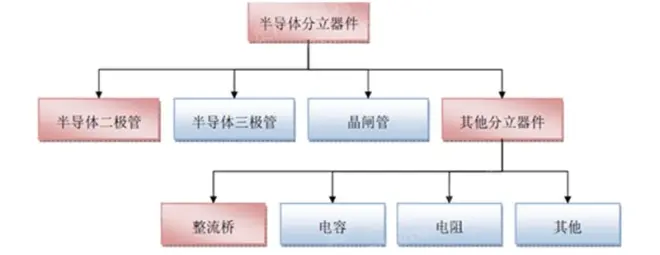

分立器產業

半導體分立器件是指具有固定單一特性和功能，并且其本身在功能上不能再細分的半導體器件，如晶體管、二極管、電阻、電容、電感等。

半導體分立器件行業上游為分立器件芯片及銅材等，下游覆蓋傳統4C產業（通信、計算機、消費電子、汽車電子）以及智能電網、光伏、LED照明等新興應用領域。其中，分立器件芯片是制造半導體分立器件產品的主要原材料，約占產品成本的50%左右。半導體分立器件的直接下游企業包括汽車電子、電源電器、儀器儀表等生產廠家，并通過該等直接客戶與汽車、計算機、家用電器等眾多最終消費品配套。下游應用市場的需求變動對半導體分立器件行業的發展具有較大的牽引及驅動作用。近年來，受益于國家經濟刺激政策的實施以及新能源、新技術的應用，下游最終產品的市場需求保持著良好的增長態勢，從而為半導體分立器件行業的發展提供了廣闊的市場空間。

集成電路產業

集成電路產業可以分為IC設計、IC制造和IC封裝測試，其中IC設計指根據市場需求，確定IC產品的設計要求，并將抽象的產品設計要求轉化成特定的元器件組合，最終在芯片上予以實現的過程；IC制造指根據設計要求制作芯片的過程；IC封裝測試是將芯片裝入特定的管殼或用材料將其包裹起來，保護芯片免受外界影響。

集成電路模式主要有兩大類，一類是垂直一體化模式(IDM模式)。采用該模式廠商涵蓋從IC設計、制造到封裝測試等各業務環節，代表廠商有英特爾、三星等。另一類是專業代工模式，每個環節均由特定的廠商負責完成，包括無晶圓廠商(Fabless)，采用該模式的廠商僅進行芯片的設計、研發、應用和銷售，而將制造、封裝和測試外包，代表廠商如聯發科；向IC設計公司提供生產制造專門服務的晶圓代工廠商(Foundry)，如臺積電；專業從事IC封裝測試的廠商，如日月光。

2.2 技術發展

半導體行業技術在不斷創新和進步，以下是一些當前和未來可能的技術發展：

• 三維芯片：三維芯片是一種新型的芯片封裝技術，它可以把芯片的各個部分組合起來，使得芯片更小、更快、更節能。未來，三維芯片技術有望進一步發展，應用范圍也將更加廣泛。

• 晶體管的不斷縮?。弘S著晶體管尺寸的不斷縮小，半導體的集成度也在不斷提高，性能也在不斷改善。未來，晶體管可能會進一步縮小到納米級別，這將使得半導體產品更小、更快、更省電。

• 新型存儲技術：新型存儲技術如固態硬盤（SSD）和三維堆疊存儲（3D NAND）已經開始普及，它們具有更高的速度、更大的容量和更低的功耗。未來，這些技術有望得到進一步的改進和應用。

• 光電子器件：光電子器件將光學和電子學相結合，可以實現更快的數據傳輸和處理速度。未來，光電子技術可能會在計算機、通信、醫療等領域得到更廣泛的應用。

• 綠色半導體：綠色半導體技術致力于減少半導體生產過程中對環境的影響，包括減少化學物質的使用、提高能源效率和廢棄物的回收利用等。未來，綠色半導體技術將會成為行業的重要趨勢和方向。

半導體技術的不斷創新和發展將推動半導體行業向更高性能、更節能、更環保的方向發展，為人類創造更多的便利和價值。

圖 半導體產品鏈和技術

按照富士電機和三菱電機的標準，目前IGBT芯片經歷了7代：襯底從PT穿通，NPT非穿通到FS場截止，柵極從平面到Trench溝槽，最后到微溝槽。芯片面積、工藝線寬、通態飽和壓陳、關斷時間、功率損耗等各項指標經歷了不斷的優化，斷態電壓也從600V提高到6500V以上。每一代工藝的提升都是對于材料更高效的利用。從1988年至今，每一代產品的升級需要5年以上時間才能占領50%左右的市場。

首代產品（PT）：該款產品采用了"輻照"技術，但由于晶體結構的內在特性，導致各個IGBT原胞的負溫度系數通態壓降不一致，不利于并聯運行。首代IGBT的電流僅為25A，并且其容量較小，存在擎住現象，從而導致速度較低。

改進后的二代產品（改進PT）：通過引入"電場終止技術"，在相同的擊穿電壓下增加了一個"緩沖層"，使晶片厚度更薄，從而降低了IGBT導通電阻并減少了工作過程中的能量損耗。這一技術在耐壓較高的IGBT上效果顯著。

三代產品（Trench-PT）：通過將溝道從表面改變?yōu)榇怪泵?，增強了基區的PIN效應，使柵極附近的載流子濃度增加，從而提高了電導調制效應，降低了導通電阻。同時，由于溝道不再位于表面，柵極密度的增加不受限制，增強了電流導通能力。在國內市場，這一代產品占據主要地位。

第四代產品（NPT）：這是目前應用最廣泛的一代產品。不再采用外延技術，而是引入了離子注入技術來生成P+集電極（透明集電極技術）。這種技術能夠精確控制結深度，同時降低發射效率，加快載流子抽取速度以降低關斷損耗。產品可以保持基區原有的載流子壽命，不影響穩態功耗，同時具有正溫度系數的特點。

第五代產品（NPT-FS）：該產品將第四代的"透明集電區技術"與"電場終止技術"相結合。通過先進的薄片技術并在薄片上形成電場終止層，有效降低了芯片的總厚度，從而顯著減少了導通壓降和動態損耗，進一步降低了IGBT工作過程中的能量損耗。

第六代產品（NPT-FS-Trench）：在第五代的基礎上，對溝槽柵結構進行了改進，進一步增強了芯片的電流導通能力，優化了芯片內載流子的濃度和分布，從而大幅度減小了綜合損耗。

第七代產品：英飛凌公司直接躍升至第七代產品，因為第五代和第六代實質上是過渡性產品，無法真正被歸類為一個新的代數。

第三章 解析行業估值、定價機制與全球龍頭企業

3.1 綜合行業財務剖析

對半導體領域的財務剖析旨在評估企業的財務健康狀況、運營表現以及投資價值等因素，以為投資者的決策提供有力支持。下面探討一些在半導體行業財務分析中常用的度量標準和方法：

財務比率評估：包含了諸如營業收入、凈利潤、毛利率、凈利率、總資產以及凈資產等指標，這些數據反映了公司的盈利潛力、財務穩定性以及資產負債狀況等。

同業對比分析：透過對比同一領域內不同公司的財務指標，可以深入分析公司的競爭實力和市場地位。

資本架構評估：包括了負債比率、資本回報率、股東權益比率等指標，這些數據揭示了公司的資本結構和運作效率。

現金流量審視：透過對現金流量表中的運營、投資和融資活動進行分析，能夠評估公司的現金流動狀況和經營管理能力。

盈利能力審慎：涵蓋了ROE（凈資產收益率）、ROA（總資產收益率）、EPS（每股盈余）等指標，這些數據展現了公司的盈利能力和效率。

通過以上的剖析，我們可以全面了解半導體領域企業的財務健康狀況和經營績效，為投資者提供決策所需的堅實基礎。然而，值得注意的是，投資決策必須全面考慮公司的財務狀況、市場前景以及行業發展趨勢等多重因素，謹慎地做出決策。

圖 半導體行業財務分析

圖 半導體行業估值變化和基準對比

半導體行業總體而言，其發展速度遠超過GDP增長率，呈現出高速增長的趨勢。然而，需要注意的是，盡管該行業收入增長迅猛，但整體凈利潤率僅約為5.5%左右。這一局面主要由前期大量成本的攤銷以及新研發投入的增加所導致，這些因素使得行業利潤水平有所下降。

3.2 行業發展

半導體行業作為現代電子工業的關鍵組成部分，廣泛應用于計算機、通信、消費電子、汽車、醫療等領域。半導體行業經歷了多個發展階段：

在20世紀40年代初，人們開始探索半導體材料的性質和應用。

隨著20世紀50年代的到來，集成電路的面世使得電子器件逐漸實現微型化。

20世紀60年代，硅片制造工藝逐漸成熟，半導體材料得以廣泛應用，推動電子工業迅速發展。

從20世紀70年代至90年代，半導體行業進入高速增長期，芯片設計、制造和封裝技術不斷提升。

進入21世紀，半導體行業進入晶圓制造的深度優化階段，并在多領域、多場景應用方面實現拓展，如物聯網、人工智能、5G通信等。

當前，全球半導體行業呈現出迅速發展、技術競爭激烈、市場前景廣闊等特征。中國的半導體行業也正在迅速崛起，成為全球半導體行業中的重要參與者之一。經過數十年的發展與變革，半導體行業不斷更新技術和應用，展現出廣闊的市場前景，同時也充滿了機遇和挑戰。

3.3 競爭格局

在市場競爭格局方面，半導體存儲器件的主要市場份額被海外巨頭公司所主導，而國內公司則處于相對較落后的地位。然而，國內公司在各個細分領域的趕超努力已取得顯著進展。

在DRAM市場方面，三星、美光和海力士占據了95%的份額。目前，國內生產廠商合肥長鑫已開始量產，并在其官網上推出了相關產品，紫光集團也已設立了DRAM事業部并計劃興建工廠。

NAND Flash市場由三星、西數、鎧俠等6家企業壟斷。當前，NAND Flash的發展方向是3D堆疊技術，國外先進企業已相繼推出100層以上的堆疊NAND Flash。國內生產廠商長江存儲已宣布成功研發128層產品，與國外先進企業的差距逐漸縮小，成為自主化存儲領域的中堅力量。

在NOR Flash市場上，國內企業已經實現了不少進展。兆易創新的市場份額位居全球前三，僅次于華邦和旺宏。武漢新芯擁有自主的NOR Flash產能。

3.4 國內企業排名

圖 國內上市企業市值排名

圖 國產芯片替代產業鏈

?3.5 全球半導體重要競爭者

（1）英特爾，作為美國一家主要從事CPU研制的企業，乃全球最巨大之個人計算機零部件和CPU制造商，始建于1968年，堂而皇之地享有52載產品革新與市場主導。方才是1971年，英特爾悠然問世全球率先之微處理器。而自此微處理器引發之計算機與互聯網革新，已名正言順地顛覆了整個寰宇格局。

（2）三星電子，實為韓國之電子工業龍頭，同時更是三星集團旗下最大之附屬子公司。1938年3月，三星電子創立于韓國大邱，締造者乃李秉喆。在那全球百大商標榜單之中，唯獨三星電子一家，身負韓國國族工業之象征。

（3）Hynix，係韓國品牌之英文簡寫“HY”所來，而海力士即舊稱現代內存，俾于2001年獲改名為Hynix。此海力士半導體，則高居全球第三之DRAM制造商，并列半導體業第九之席位。它以卓絕之技術和接連不斷之研究投資為根基，于每年皆在探索著進駐納米級超微技術領域之全新市域。并且，海力士半導體不單聲稱為業界極致之投資效率，更在突顯舉足輕重之成長勢能。

第四章 展望未來產業發展

半導體行業于未來依舊延續著廣大的發展舞臺與機緣，以下為數種或許之趨勢：

人工智能和機器學習的廣泛普及將為半導體需求帶來推動。此類技術所需之更為高效、迅疾和穩定之半導體產物，如GPU、TPU等，皆將持續受用。

物聯網之興起將推動半導體需求之蓬勃增長。物聯網所須之各式傳感器、芯片、處理器和通訊設備等半導體產品，隨著其在各領域應用愈趨廣泛，其對半導體之渴求更將擴展。

5G技術之廣泛傳播將引發新的需求與機遇。5G所需之高性能、低功耗、寬帶之芯片和通訊設備，將使半導體行業面對新的成長契機。

可穿戴設備和智能家居市場之擴張將推動半導體需求之蓬勃增加。此類設備所需之微小、低耗、高效半導體產物，如傳感器、微控制器等，皆將因之受益。

環保與可持續發展之要求將引導半導體行業朝著更為綠色、高效之方向前進。綠色半導體技術、新能源材料和可持續制造技術，將為未來半導體行業之重要方向。

總之，半導體行業于未來仍然懷揣著廣大的發展前景，技術創新、市場需求以及環保的可持續性，將共同成為其發展道路上的重要引擎。
