幼兒園、托老所洗衣房應采用自然通風或機械排風系統，洗衣房全面通風換氣次數不宜小于5次/h。以北京某酒店洗衣房通風設計為例，介紹酒店、賓館建筑內洗衣房通風系統設計，建筑平面圖如下圖所示。洗衣房位于地下一層，面積570㎡，層高4.8m。

一、系統形式

洗衣房排風宜采用自然通風與局部排風相結合的通風方式，當自然通風不能滿足室內環境要求時，應設置獨立的機械排風系統。機械補風系統應與排風系統對應，采用局部崗位送風與全面送風相結合的方式。送風系統夏季宜采用降溫處理；嚴寒或寒冷地區冬季應采用加熱處理，其他地區冬季宜按當?shù)貧庀髼l件做相應處理。

各生產及輔助用房通風系統具體要求如下：洗衣機、燙平機、干洗機、壓燙機、人體吹機等散熱量大或有異味散出的設備上部，應設置排氣罩；烘干機排氣系統應根據設備的要求連接排氣管道；干洗機排氣系統應獨立設置；收衣間的排風系統應獨立設置。

設在地下室且標準要求較高的大型洗衣房，其生產用房均應設置空調降溫設施。

本案例洗衣房設計處于方案階段，洗衣機、燙平機等洗衣房設備位置和功能區域尚未明確，預設機械通風系統，分別設置設備直接排風系統和全面排風系統，并對應局部排風和全面排風設置補風用新風機組，風機變頻。采用設置熱水盤管段的新風機組，夏季直接補新風，冬季送風溫度為14℃。排風機及補風用新風機組均設置于空調機房內。

二、風量

洗衣房的通風量按以下方法確定：

(1）按熱、濕平衡計算，冬季取12～16℃、夏季取33℃；室內設備的散熱、散濕量由工藝提供。

(2)當洗衣房通風不具備準確計算條件時，可按換氣次數進行估算，具體換氣次數見下表。

本案例洗衣房設計處于方案階段，不具備準確計算的條件。設備直接排風取20-5=15次/h換氣次數，補風量按排風量的80%計算；全面排風取5次/h換氣次數，補風取3次/h換氣次數。按吊頂下房間有效體積計算得：設備直接排風量為29925?/h，補風量為23940?/h；全面排風量為9975?/h，補風量為5985?/h。

三、風口位置

洗衣房的進、排風口布置應滿足通風氣流由“取衣”處流向“收衣”處的要求，工作區內的空氣流速般≤0.5m/s。

四、水力計算

采用假定流速法進行水力計算。

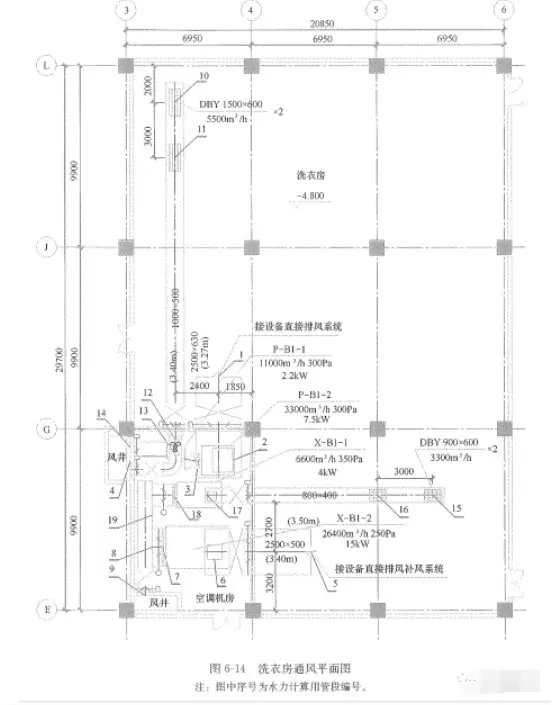

(1）繪制通風系統圖及平面圖，并對各管段進行編號，如下所示。

(2）根據風速表，確定各管段風道內的合理流速，確定最不利管路各管段的斷面尺寸及沿程阻力和局部阻力。計算結果詳見下表。

五、風機選型
