一篇掌握GDB調試程序的核心技術-ptrace系統調用與使用示例（快安排起來~)
前言：在程序出現bug的時候，最好的解決辦法就是通過 GDB 調試程序，然后找到程序出現問題的地方。比如程序出現 段錯誤（內存地址不合法）時，就可以通過 GDB 找到程序哪里訪問了不合法的內存地址而導致的。 本文不是介紹GDB不是使用方式，而是大概介紹 GDB 的實現原理，當然是 GDB 是一個龐大而復雜的項目，不可能只通過一篇文章就能解釋清楚，所以本文主要是介紹 GDB 使用的核心的技術 - ptrace。
一，ptrace系統調用
ptrace() 系統調用是 Linux 提供的一個調試進程的工具，ptrace() 系統調用非常強大，它提供非常多的調試方式讓我們?nèi)フ{(diào)試某一個進程，下面是 ptrace() 系統調用的定義：
下面解釋一下 ptrace() 各個參數的作用：
request：指定調試的指令，指令的類型很多，如：PTRACE_TRACEME、PTRACE_PEEKUSER、PTRACE_CONT、PTRACE_GETREGS等等，下面會介紹不同指令的作用。
pid：進程的ID（這個不用解釋了）。
addr：進程的某個地址空間，可以通過這個參數對進程的某個地址進行讀或?qū)懖僮鳌?/p>
data：根據不同的指令，有不同的用途，下面會介紹。
二，ptrace使用示例
下面通過一個簡單例子來說明 ptrace() 系統調用的使用，這個例子主要介紹怎么使用 ptrace() 系統調用獲取當前被調試（追蹤）進程的各個寄存器的值，代碼如下（ptrace.c）：
通過命令 gcc ptrace.c -o ptrace 編譯并運行上面的程序會輸出如下結果：
上面結果的第一行是由父進程輸出的，主要是打印了子進程執行 /bin/ls 程序后各個寄存器的值。而第二行是由子進程輸出的，主要是打印了執行 /bin/ls 程序后面輸出的結果。
【文章福利】小編推薦自己的Linux內核技術交流群:【891587639】整理了一些個人覺得比較好的學習書籍、視頻資料共享在群文件里面，有需要的可以自行添加哦?。?！前100名進群領取，額外贈送一份價值699的內核資料包（含視頻教程、電子書、實戰項目及代碼)? ? ?
主進程調用 fork() 系統調用創建一個子進程。
的進程調用 ptrace(PTRACE_TRACEME,...) 把自己設置為被追蹤狀態，并且調用 execl() 執行 /bin/ls 程序。
被設置為追蹤（TRACE）狀態的子進程執行 execl() 的程序后，會向父進程發送 SIGCHLD 信號，并且暫停自身的執行。
父進程通過調用 wait() 接收子進程發送過來的信號，并且開始追蹤子進程。
父進程通過調用 ptrace(PTRACE_GETREGS, child, ...) 來獲取到子進程各個寄存器的值，并且打印寄存器的值。
父進程通過調用 ptrace(PTRACE_CONT, child, ...) 讓子進程繼續執行下去。
從上面的例子可以知道，通過向 ptrace() 函數的 request 參數傳入不同的值時，就會有不同的效果。比如傳入 PTRACE_TRACEME 就可以讓進程進入被追蹤狀態，而轉入 PTRACE_GETREGS 時，就可以獲取被追蹤的子進程各個寄存器的值等。
三，ptrace實現原理
本文使用的 Linux 2.4.16 版本的內核
看懂本文需要的基礎：進程調度，內存管理和信號處理等相關知識。
調用 ptrace() 系統函數時會觸發調用內核的 sys_ptrace() 函數，由于不同的原因 CPU 架構有著不同的調試方式，所以 Linux 為每種不同的 CPU 架構實現了不同的 sys_ptrace() 函數，而本文主要介紹的是 X86 CPU 的調試方式，所以 sys_ptrace() 函數所在文件是 linux-2.4.16/arch/i386/kernel/ptrace.c。
sys_ptrace() 函數的主體是一個 switch 語句，會傳入的 request 參數不同進行不同的操作，如下：
從上面的代碼可以看出，sys_ptrace() 函數首先根據進程的 pid 獲取到進程的 task_struct 對象。然后根據傳入不同的 request 參數在 switch 語句中進行不同的操作。
ptrace() 支持的所有 request 操作定義在 linux-2.4.16/include/linux/ptrace.h 文件中，如下：
由于 ptrace() 提供的操作比較多，所以本文只會挑選一些比較有代表性的操作進行解說，比如 PTRACE_TRACEME、PTRACE_SINGLESTEP、PTRACE_PEEKTEXT、PTRACE_PEEKDATA 和 PTRACE_CONT 等，而其他的操作，有興趣的朋友可以自己去分析其實現原理。
進入被追蹤模式（PTRACE_TRACEME操作）
當要調試一個進程時，需要使進程進入被追蹤模式，怎么使進程進入被追蹤模式呢？有兩個方法：
被調試的進程調用 ptrace(PTRACE_TRACEME, ...) 來使自己進入被追蹤模式。
調試進程（如GDB）調用 ptrace(PTRACE_ATTACH, pid, ...) 來使指定的進程進入追蹤模式。
第一種方式是進程自己主動進入被追蹤模式，而第二種是進程被動進入被追蹤模式。
被調試的進程必須進入追蹤模式才能進行調試，因為 Linux 會對被追蹤的進程進行一些特殊的處理。下面我們主要介紹第一種進入追蹤模式的實現，就是 PTRACE_TRACEME 操作過程，代碼如下：
從上面的代碼可以發現，ptrace() 對 PTRACE_TRACEME 的處理就是把當前進程標志為 PTRACE 狀態。
當然事情不會這么簡單，因為當一個進程被標記為 PTRACE 狀態后，當調用 exec() 函數去執行一個外部程序時，將會暫停當前進程的運行，并且發送一個 SIGCHLD 給父進程。父進程接收到 SIGCHLD 信號后就可以對被調試的進程進行調試。
我們來看看 exec() 函數是怎樣實現上述功能的，exec() 函數的執行過程為 sys_execve() -> do_execve() -> load_elf_binary()：
從上面代碼可以看出，當進程被標記為 PTRACE 狀態時，執行 exec() 函數后便會發送一個 SIGTRAP 的信號給當前進程。
我們再來看看，進程是怎么處理的 SIGTRAP 信號的。信號是通過 do_signal() 函數進行處理的，而對 SIGTRAP 信號的處理邏輯如下：
上面的代碼主要做了3件事：
如果當前進程被標記為 PTRACE 狀態，那么就使自己進入停止運行的狀態。
發送 SIGCHLD 信號給父進程。
讓出 CPU 的執行權限，使 CPU 執行其他進程。

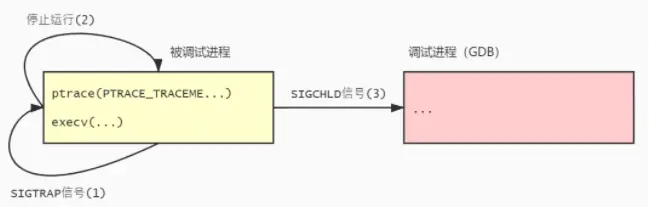

執行以上過程后，追蹤進程便進入了調試模式，過程如下圖：
當父進程（調試進程）接收到 SIGCHLD 信號后，表示被調試進程已經標記為被追蹤狀態并且停止運行，那么調試進程就可以開始進行調試了。
獲取被調試進程的內存數據（PTRACE_PEEKTEXT / PTRACE_PEEKDATA）
調試進程（如GDB）可以通過調用 ptrace(PTRACE_PEEKDATA, pid, addr, data) 立即獲取被調試進程 addr 處虛擬內存地址的數據，但每次只能讀取一個大小為 4字節的數據。
我們來看看 ptrace() 對 PTRACE_PEEKDATA 操作的處理過程，代碼如下：
-
struct mm_struct {
從上面代碼可以看出，對 PTRACE_PEEKTEXT 和 PTRACE_PEEKDATA 的處理是相同的，主要是通過調用 access_process_vm() 函數來讀取被調試進程 addr 處的虛擬內存地址的數據。
access_process_vm() 函數的實現主要涉及到 內存管理 相關的知識，可以參考我以前對內存管理分析的文章，這里主要大概說明一下 access_process_vm() 的原理。
我們知道每個進程都有個 mm_struct 的內存管理對象，而 mm_struct 對象有個表示虛擬內存與物理內存映射關系的頁目錄的指針 pgd。如下：
而 access_process_vm() 函數就是通過進程的頁目錄來找到 addr 虛擬內存地址映射的物理內存地址，然后把此物理內存地址處的數據復制到 data 變量中。如下圖所示：
access_process_vm() 函數的實現這里就不分析了，有興趣的讀者可以參考我之前對內存管理分析的文章自行進行分析。
單步調試模式（PTRACE_SINGLESTEP）
單步調試是一個比較有趣的功能，當把被調試進程設置為單步調試模式后，被調試進程沒執行一條CPU指令都會停止執行，并且向父進程（調試進程）發送一個 SIGCHLD 信號。
我們來看看 ptrace() 函數對 PTRACE_SINGLESTEP 操作的處理過程，代碼如下：
要把被調試的進程設置為單步調試模式，英特爾的 X86 CPU 提供了一個硬件的機制，就是通過把 eflags 寄存器的 TRAP Flag 設置為1即可。
當把 eflags 寄存器的 TRAP Flag 設置為1后，CPU 每執行一條指令便會產生一個異常，然后會觸發 Linux 的異常處理，Linux 便會發送一個 SIGTRAP 信號給被調試的進程。
eflags 寄存器的各個標志如下圖：
從上圖可知，eflags 寄存器的第8位就是單步調試模式的標志。
所以 ptrace() 函數的以下2行代碼就是設置 eflags 進程的單步調試標志：
而 get_stack_long(proccess, offset) 函數用于獲取進程棧 offset 處的值，而 EFL_OFFSET 偏移量就是 eflags 寄存器的值。
所以上面兩行代碼的意思就是：
獲取進程的 eflags 寄存器的值，并且設置 TRAP Flag 標志。
把新的值設置到進程的 eflags 寄存器中。
設置完 eflags 寄存器的值后，就調用 wake_up_process() 函數把被調試的進程喚醒，讓其進入運行狀態。單步調試過程如下圖：
處于單步調試模式時，被調試進程每執行一條指令都會觸發一次 SIGTRAP 信號，而被調試進程處理 SIGTRAP 信號時會發送一個 SIGCHLD 信號給父進程（調試進程），并且讓自己停止執行。
而父進程（調試進程）接收到 SIGCHLD 后面，就可以對被調試的進程進行各種操作，比如讀取被調試進程內存的數據和寄存器的數據，或者通過調用 ptrace(PTRACE_CONT, child,...) 來讓被調試進程進行運行等。
四，小結
由于 ptrace() 的功能十分強大，所以本文只能拋磚引玉，沒能對其所有功能進行分析。另外斷點功能并不是通過 ptrace() 函數實現的，而是通過 int3 指令來實現的，在 Eli Bendersky 大神的文章有所介紹。而對于 ptrace() 的所有功能，只能讀者自己慢慢看代碼來體會了。
