海康總線式網絡報警主機是一款集以太網、GPRS 網絡、電話線傳輸方式于一體的多功能報警主機，支持鍵盤編程和操作。廣泛應用于小區住家、智能樓宇報警系統、大樓安保系統，以及工廠、學校、倉儲等大型安保系統?？蓪?shí)現接入平臺軟件管理，方便與其它系統集成。今天主要給大家介紹一下總線報警主機的施工安裝規范。

1、關于線材&布線

• 電力系統與信號傳輸系統的線路應分開敷設，走各自的管路。

• 電力線與信號線在水平方向同向走線時， 其間距不得小于 0.5m。

• 電力線與信號線交叉敷設時,宜成直角。

• 明敷設的信號線路與具有強磁場、強電場的電氣設備之間的凈距離，宜大于 1.5m。

• 50V 以下的電源供電線路可以與信號傳輸系統的線纜同管敷設。

• 信號線、數據線、電源線等在各自的槽管中要平直，沒有扭曲、打結的現象。

• 某些現場用外接電源給探測器供電，注意“外置電源的電源負極輸出端”要和“主機的

  地”相連。

• 施工線纜推薦使用 RVV 電纜， 采用 RVV2*1.5mm2， 按照總線報警主機說明書接線，避免接線錯誤。

• 一個防區只能連接一個探測器，不允許連接多個探測器， 一個防區最多連接 4 個緊急按鈕。


2、關于接地和防雷

• ?產品具備良好的防靜電、 防雷擊、 防漏電設計的前提是良好的接地，若不接地上述性能無法得到保障。請務必保證總線報警主機機箱和交流電地線連接完善，且交流電地線真實接地，即：接地電阻不得大于 4Ω，接地母線推薦采用銅質扁平線纜。

• 建造在野外的安全防范系統,其接地電阻不得大于 10Ω；在高山巖石的土壤電阻率大于2000Ω·m 時,其接地電阻不得大于 20Ω。

• 建于山區、曠野的安全防范系統，或探測器裝于塔頂，或電纜端高于附近建筑物的安全防范系統，應按《建筑物防雷設計規范》GB50057 的要求設置避雷保護裝置。

• 建于建筑物內的安全防范系統，其防雷設計應采用等電位連接與共用接地系統的設計原則,并滿足《建筑物電子信息系統防雷技術規范》 GB50343 的要求。

• 不得在建筑物屋頂上敷設電纜,必須敷設時,應穿金屬管進行屏蔽并接地。

• 架空電纜吊線的兩端和架空電纜線路中的金屬管道應接地。

3、關于報警設備的設置&安裝

• 總線報警主機的安裝位置盡可能遠離強磁場、強電場，避免潮濕、粉塵較多的環境。

• 主機的供電最好用 UPS，并良好接地。

• 探測器的安裝要嚴格按照說明書上的安裝高度、角度、靈敏度、探測范圍等參數，并根據現場實際環境來安裝調節探測器。

• 紅外探測器的安裝應避免熱源、光源的干擾。

• 有微波探測技術原理的探測器要特別注意探測范圍與實際防范區域大小的匹配問題，因?yàn)槲⒉ㄓ休^強的穿透能力，若穿過需要防范的區域范圍，就會可能引起誤報。

4、鍵盤接線注意事項

• 鍵盤與主機采用 485 通訊， 所以要用 RVV4*X（X 表示導線截面積）的銅芯線材（兩根信號線，兩根電源線），截面積一般不低于 0.5mm2，最長距離不得大于 1200m。

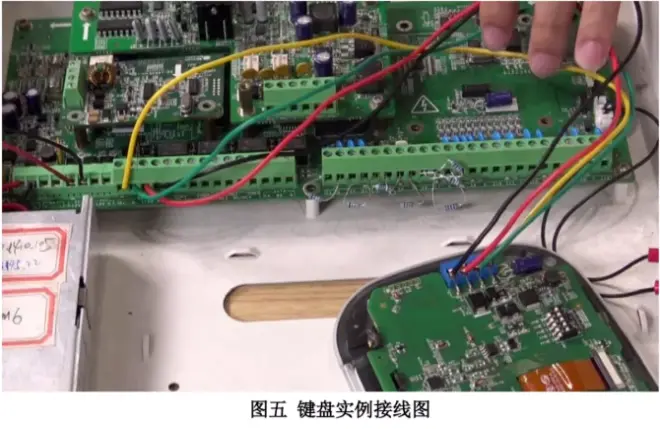

• 一個主機接多個鍵盤時，最好采用手拉手的接線方式，所有鍵盤接線總和不得大于1200m，如下




5、探測器接線注意事項

• 探測器到主機間（對于總線主機來說是到防區擴展模塊） 的信號線采用 RVV2*X（X 表示導線截面積）的銅芯線材， 截面積一般不低于 0.5mm2， 最長距離不得大于 100m。

• 探測器的供電要根據實際情況，如探測器的個數、最遠探測器的距離等來決定是由總線報警主機供電還是集中供電，以及供電線材，保證最遠距離的探測器正常工作。

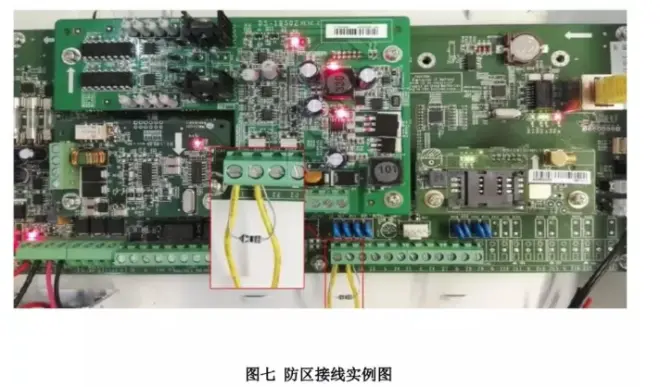

• 線尾電阻最好接在探測器端，如下圖所示。

探測器接線如下圖所示：

6、報警輸出設備接線注意事項

• 報警輸出設備主要是供電問題決定電源輸出功率選擇、供電線材和布線方式， 保證最遠距離的設備正常工作。

• 對于主機上的“BELL” (警號)接口，內部已經串接了電源輸出，所以警號接該接口時，不需要再在回路當中串接電源。




7、總線布線注意事項

• 總線使用 RVV2*1.5mm2， 最長距離 2400m，若使用 RVV2*1.0 mm2的線，最長距離 1600m（模塊到總線的距離也算在總線長度中）。

• 不建議使用 RVVP 線材， RVVP 線材（屏蔽線） 會導致總線距離減半。

• 模塊接到總線前，主機應斷電并設置好模塊地址撥碼，地址撥碼范圍 1-253， ,不能使用 0、 254、 255。總線不分極性。

• 手拉手接線方式。推薦使用該方式。

相關防區/觸發器模塊的接線如下圖所示：

總線主機手拉手接線方式如下圖所示：
