通過“夾式熱成像儀（COTI）”將紅外影像疊加到微光夜視儀物鏡上，就形成“熱融合”效果。

這種“熱融合”影像可以解決微光夜視儀無法觀察完全黑暗區域的缺陷，同時又可以發揮微光夜視儀對細節的表現力，成為新一代夜視儀的發展方向。本文為美國TFB網站介紹中國艾睿光電（InfiRay）新產品Clip 1“夾式熱成像儀”的文章，作者Nicholas C，本人翻譯并編輯給大家分享。

如果您還記得，筆者曾經評測過艾睿光電的Jerry C，這次他們給筆者寄來了最新的Clip 1，實際型號為Jerry CE2。它與Jerry C明顯不同。根據用戶手冊，Jerry夾式熱成像儀有四種型號：Jerry C2、Jerry C5、Jerry CE2和Jerry CE5。C2/C5與CE2/CE5之間的區別在于配備電池倉和外接電池盒。

C2與C5之間最大的區別在于分辨率和視場角（FOV）。C2分辨率為384×288，C5分辨率為640×512。C2的FOV僅為20°，C5的FOV為30.5°。CE2和CE5除了沒有電池倉之外，分辨率和FOV與對應的有電池倉型號相同。

筆者在Jerry C5（右）上安裝了可以配備較短的RCR123電池倉蓋，Clip 1（左）取消了電池倉，這樣減輕了重量，采用外接電池盒供電。

除了取消電池倉之外，Clip 1的控制部分，如按鈕、旋鈕、接口方面都是相同的。

Clip 1重量為79克。

Jerry C5重量為113克。

Clip 1使用與Jerry C相同的夾具，使其固定在微光夜視儀上。Clip 1電池盒使用兩節18650電池供電，與Jerry C一樣帶有18650擴展電池倉，需要使用平頂無保護的18650電池，因為電池倉有點短。像Modlite和SureFire使用的常規18650是帶保護的電池，對于這種電池盒來說太長了。

根據Clip 1用戶手冊，外接電池盒可保證12小時的運行時間，而配備17335鋰電池的C2/C5只能持續工作3小時，配備18650的C2/C5可以持續工作約8小時。

Clip 1電池盒有一個小煩惱，那就是電纜。艾睿采用了7 針Fischer插頭，但它的兩端都是90°插頭。與之相比，PVS-31A和BNVD-1431都采用4針Fischer插頭。

Clip 1電池盒有突出的插座，可以方便正確插入。

連接電纜時，需要保證插頭上的突起與插座內的三個凹槽正確對應。

由于連接電池盒的電纜是通過特殊位置插入到電池盒與Clip 1上，這樣使得您不能旋轉插頭。最多只能通過旋轉Clip 1的安裝角度來改變電纜的方向。但是，這只是一種臨時措施，無法解決根本問題。

但是，無論您如何旋轉Clip 1的安裝夾具，電纜始終垂直于夜視儀。在正常使用時，電纜就垂直于臉部，這可能會造成電纜不必要的彎曲（可能會損壞內部導線），以及潛在的鉤掛風險。

當您將夜視儀向上折疊起來，并用鉸鏈將其貼合在頭盔側面時，電纜會形成一個環。

這就造成了電纜長度的浪費，如果插頭設置更合理一些，可以減少電纜的長度，并避免鉤掛的風險。

對于電池盒而言，90°插頭還有另一個問題。正確連接之后，插頭向右彎曲90°，此時插頭不能旋轉，所以電纜只能向右延伸。

如果您要想將Clip 1安裝在左側夜視儀上，必須將電纜彎曲成別扭的樣子，或者將電池盒顛倒固定在頭盔上，以便電纜能夠向左延伸。

Clip 1外接電池盒頂部有一個按鈕，位于兩個電池倉之間，需要按住這個按鈕，才能打開電源。

外接電池盒背面有一個LED指示燈，當您打開電源時，會發出綠光；關閉電源時，LED會閃爍紅光；如果在電源打開的情況下連接Jerry C或Clip 1，LED會發出藍光。電池盒通過Velcro適配器固定在頭盔后方，適配器有一個T形突起，電池盒滑動安裝到位。

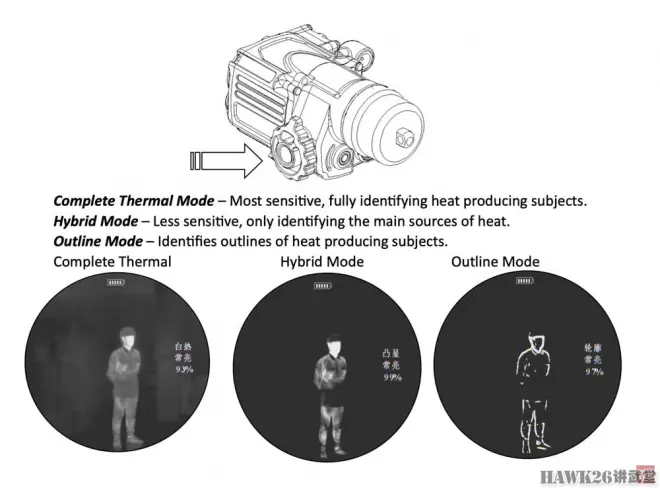

感謝艾睿的聯絡人，提醒筆者Jerry C有一個隱藏菜單，可以幫助校準紅外影像，并重新定位圖像以便更好地與夜視儀畫面對齊，這是一個強大的功能。Optics 1 COTI具有類似的功能，直到現在很多人還認為Jerry C沒有這樣的功能。筆者在2020年評測的Jerry C原型機上，已經有了這個隱藏菜單。

艾睿還推出了單獨的目鏡，可以手持使用Clip 1。這與PAS-29 COTI一樣，您可以在沒有夜視儀的情況下，單獨使用Clip 1。不過有一點不同的是，PAS-29 COTI在安裝目鏡之后會自動翻轉紅外影像，而使用Clip 1和Jerry C時，需要將工作模式從CLIP（夾具）切換成HOLD（手持）。

NOCORIUM為Jerry C設計了貼紙，由于Clip 1尺寸較小，因此需要剪去多余的部分。

貼紙可以避免外殼受損。

安裝好貼紙的Clip 1（上）和Jerry C（下）。

安裝好貼紙的Clip 1（上）和Jerry C（下）。

安裝好貼紙的Jerry C（左）和Clip 1（右）。

如前所述，Clip 1（CE2）的分辨率低于Jerry C5，但是，384的分辨率比PAS-29 COTI的320×240要高。Clip 1的圖像看起來就像是放大圖像，細節方面與分辨率更高的Jerry C5有一些差距。

Clip 1（CE2）是PAS-29 COTI合理的替代品，尤其是在過去一年里，我們見識到價格上漲后的情況。艾睿表示Clip 1的384分辨率版本建議零售價為2600美元（約合人民幣17333元）。筆者希望他們能夠提供一根一端90°插頭，一端直插頭的電纜，這樣可以在使用Clip 1時，更加方便安置電纜。

CE2/CE5與C2/C5相比還有一個小問題，由于CE2/CE5需要外接電池盒才能使用，因此您無法使用電纜來輸出視頻信號。筆者使用艾睿RH25 Micro視頻輸出淡藍，可以輸出紅外影像并通過迷你DVR進行直接記錄。由于CE2電纜用于連接電池盒，除非他們能夠提供一個分體電纜接口，否則無法實現這個功能。

Clip 1比C5更輕，但這沒有考慮電纜和外接電池盒。就價格而言，Clip 1是實現“熱融合”的合理選擇。
