強電配電箱是建筑電氣安裝中的重要部件，直接關系著電壓分配，電氣控制以及電力供應等多項功能的發揮，與建筑整體安全性存在著密切的聯系。但建筑電氣安裝中強電配電箱施工中極易出現質量通病，給建筑電氣安裝質量產生影響。今天小編就給大家介紹一下配電箱的相關知識，希望對電氣設計初學者有一定幫助！

配電箱是非標箱，又叫PC30，XL21，PRIS施耐德原產配電箱。

▲ 配電箱、配電柜

▲ 在公共建筑、節能和綠建有要求

上表中，如果是壁掛式空調一般放在照明做用電一類，分項能耗編碼為“A”?？照{(diào)用電“B”是指大型空調。

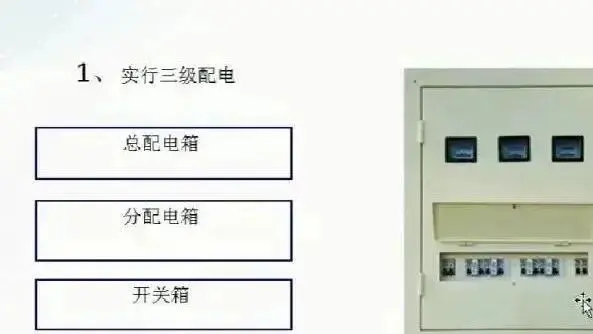

▲ 三級配電

規范提到：低壓配電不超過三級，高壓配電不超過兩級。
三級低壓配電：低壓柜-樓層箱（某用電點）-設備配電箱（開關箱）。

▲ 動力照明分別設置

上面能耗監測的分項能耗數據采集表中，也體現了照明和動力用電要分開設置。照明插座的分享能耗編碼為“A”，動力分項能耗編碼為“C”。

▲ 總配電箱

▲ 分配電箱

▲ 分配電箱與開關箱

▲ 開關箱（12位）

1P的開關可以裝12個，1P的寬度為18mm。

▲ 戶外配電箱的防護等級

適用于燈具、配電箱，變壓器貼臨安裝的配電柜防護等級不低于IP3X。

▲ GB 50974-2014

消防設備從雙電源到水泵都要求CCCF認證。
