實驗119：下位機FPGA TCP Client客戶端
+24位ADC（模擬DSA動態信號采集卡）

???? 1、實驗內容

?????? ?現在很多電腦PC、工控機或者其他嵌入式設備都集成了千兆網卡，可以直接接入一根CAT5+或者CAT6類網線即可實現TCP網絡互聯；以太網通信的優點是傳輸距離遠（網線內部走的是恒流源驅動），支持熱插拔（支持?jǐn)帱c(diǎn)續傳），傳輸速度快（理論帶寬125MB/s）。對于高速采集、分布式測試測量和邊緣計算等領域，TCP網絡通信是必不可少的，因?yàn)閁DP無法替代TCP來完成這些應用。

?????? ?因此，很多用戶都希望自己的FPGA芯片能夠?qū)崿F(xiàn)TCP協議棧，這樣就可以開發出來很多支持TCP網絡通信的工業以太網設備、Gige相機和邊緣計算等分布式采集終端了。也為后續基于TCP的Modbus和MQTT等網絡應用層協議打下堅實的基礎。

?

?????? ?本節實驗我們準備采用IEPE/ICP/DSA動態信號采集模塊（ADS127L01），上面有1顆24位高速高精度ADC芯片，結合TCP協議棧實現1路采樣率（最大512KS/s）可調節的TCP千兆以太網DSA動態信號采集卡，直接一根網線連到PC或者工控機或者工業樹莓派上即可完成高可靠性、長距離數據傳輸和命令交互。該DSA例程可以直接用于采集聲音、振動、加速度等IEPE傳感器。

?????? ?下面我們先來回顧一下TCP千兆以太網口和ADS127L01硬件模塊等相關內容。

?????? ?黑金設計的ARTIX7-100T FPGA開發板（AX7103）上集成了兩路千兆以太網PHY芯片KSZ9031，如圖119-1所示，當然如果用戶自己做板子的話，也可以將昂貴的KSZ9031換成臺灣瑞昱的RTL8211F或者國產廉價的YT8511C這類完全兼容的PHY芯片。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? ? ? ? ?用戶可以直接將這個開發板通過一根CAT5+或者CAT6類網線接到工控機或者電腦的網口里面；當然，如果超薄筆記本電腦，沒有千兆網口的話，也可以在網上買一個雷電轉千兆網口的擴展塢，方便后續做實驗。

?????? ?由于我們已經把復雜的TCP Client通信協議封裝進了LabVIEW FPGA下的Socket CLIP，用戶只需要根據四線握手協議來調用對應的CLIP端口就可以了。這部分我們?cè)谇懊娴?0章已經介紹過了。

?????? ?本節FPGA TCP Client通信實驗重點向大家講解以下7個方面的內容：

1)????? 下位機（FPGA）TCP Client客戶端通信程序開發。

2)????? 上位機（PC）服務器端通信應用程序開發。

3)????? 下位機FPGA內部多線程之間的數據交互與數據緩沖：FIFO。

4)????? 下位機FPGA內部不同速率之間的匹配機制：四線握手。

5)????? 下位機FPGA TCP Client通信IP核全雙工通信的讀寫機制。

6)????? TCP Client通信數據格式和類型轉換（大小端與字節數組）（下行和上行都是大端）。

7)????? 24位單通道ADC芯片（ADS127L01）的數據讀取方法（參考本書前面的“實驗53-高精度24位512K-DSA信號采集實驗-ADS127L01”）

?????? ?關于TCP Client下位機（FPGA）通信應用程序開發，指的是FPGA芯片中的代碼編寫。譬如，本節實驗我們準備開發一個基于TCP網絡傳輸?shù)母呔葎?dòng)態信號采集卡（DSA），將24位ADC采集到的數據通過TCP Client實時發送到PC上，這段代碼我們可以利用圖形化的LabVIEW編程語言來開發，替代傳統的VHDL/Verilog語言，這里我們稱之為下位機LabVIEW FPGA編程。本節實驗下位機FPGA程序里面的用戶線程，我們會利用ADS127L01芯片（24位）采集外部真實的Sine正弦交流信號，然后發送到上位機進行顯示或者流盤。

?????? ?關于上位機（PC）服務器端的應用程序開發，指的是運行在windows或者linux系統中的LabVIEW上位機程序，可以通過調用LabVIEW軟件自身就有的TCP函數選板里面的VI函數與下位機FPGA進行TCP網絡數據交互。我們把上位機收發線程分成兩個獨立的while循環來處理，這樣調試起來簡單一些。當然，如果有些用戶不會LabVIEW，也可以使用C\C++\C#\Python來調用網卡DLL動態庫進行上位機程序開發。

?????? ?關于FIFO的概念和操作，可以參考前面的“實驗4-串口通信”，里面有詳細的介紹和演示過程。

?????? ?關于四線握手制的工作過程和原理，也可以參考前面的“實驗4-串口通信”，這里不再贅述。

?????? ?關于TCP Client通信IP核全雙工通信機制，我們會通過兩個獨立的收發線程來演示。發送和接收可以同時并行執行，而且是上行和下行同時全雙工工作。

?????? ?最后一個需要注意的問題是，下位機FPGA 跟上位機之間的TCP通信數據格式和數據類型，需要匹配上才能正確解析，好在我們封裝的下位機TCP Client協議棧和上位機LabVIEW里面默認是大端格式的U8字節數組；另外，模擬或者采集的ADC波形，對應的數據類型跟TCP內部的字節數組之間需要通過“強制類型轉換”函數轉換一下才能看到準確的波形曲線。

?????? ?下面帶著大家一起，利用LabVIEW編寫符合標準四線握手制的TCP Client下位機FPGA客戶端程序，來實現一個基于FPGA的TCP千兆以太網 24位單通道數據采集卡（最大采樣率512KS/s，ADS127L01芯片本身的采集電壓范圍±2.5V（取決于參考電壓），但是模塊上有縮小和增益電路，后面會講解），采集外部真實的Sine正弦信號，通過TCP網絡發送給上位機PC服務器，同時還能接收上位機服務器端下發的指令和參數對FPGA板卡進行采樣率和使能采集等控制。

?

?????? ?2、硬件資源

?????? ?2.1、先回顧一下FPGA千兆以太網接口方面的硬件知識

?????? ?打開本書配套的光盤/云盤里面1號文件夾里面的AX7103底板原理圖，然后找到PHY網絡接口這部分原理圖，如圖119-2所示。這些引腳其實可以分成4類：PHY芯片復位引腳、PHY芯片寄存器參數配置的IIC引腳（mdc和mdio）、PHY芯片收發125MHz時鐘引腳；PHY芯片收發數據引腳（GMII：8bit；RGMII：4bit）。

?????? ?這4類引腳在前面第10章里面的圖10-37定義過了，如果用戶自己畫的板子或者網上買的其他家的板子上的網口PHY芯片引腳定義不一樣，那么照葫蘆畫瓢對應修改一下這個FPGA終端下的xdc約束文件里面的PHY芯片引腳就可以了。

? ? ? ? 然后，打開AX7103開發板上插著的核心板AC7100原理圖，如圖119-3所示，可以看到黑金AX7103開發板上第1路和第2路KSZ9031 PHY芯片都掛在了FPGA BANK16上面。

?

?????? ?2.2、再回顧一下24位單通道高精度ADC芯片ADS127L01相關的硬件內容

?????? ?本節實驗需要用到的ADC采集模塊是ADS127L01高精度24位高速AD模塊，這款模塊上面集成了一片ADS127L01芯片，并且預留了1個BNC焊接口，因?yàn)檫@個模塊不是黑金開發的，所以不能直接接插到AX7103開發板右上角的擴展口上面，但是我們可以通過杜邦線接到J11擴展口。如圖119-4所示。

? ? ? ? DSA IEPE模塊的等效示意圖，如圖119-5所示。可以看出，該模塊集成了ADS127L01和DAC7512E兩個主要芯片；其中，ADS127L01就是24位高精度高速ADC芯片，負責采集小信號；DAC7512E是一顆DAC電壓輸出芯片，配合XTR111芯片來完成輸出電流可編程的恒流源，再通過BNC接口輸出給到IEPE這類需要激勵源的傳感器。當外部加速度、聲音、振動等傳感器輸出微弱電壓信號時，先經過AMP電路進一步衰減，然后再通過可編程PGA增益放大電路進行放大，最后再經過ADC Driver電路將單端信號變成差分信號傳遞給ADS127L01芯片進行采集。其中，Voltage REF選擇的是2.5V基準電壓芯片。

?

? ? ? ? 通過查看ADS127L01模塊與AX7103擴展口之間的線序關系，然后在AX7103底板原理圖上找到這些引腳序號，如圖119-15所示。本節實驗，我們準備使用J11擴展口里面的2P、2N……9P、9N，對應FPGA的16個IO引腳。

?????? ?3、FPGA TCP Client下位機ADC DSA動態信號采集程序開發（ADS127L01）

?????? ?下面，我們帶著用戶一起利用LabVIEW開發一個FPGA TCP Client下位機FPGA數據采集應用程序，這個程序可以下載到FPGA芯片里面運行，為了更加全面形象的展示TCP網絡通信的魅力，我們模擬一個TCP Gige高精度動態信號采集卡（DSA），將24位ADS127L01芯片采集到的Sine正弦信號，拆分成3個字節后，通過8位位寬的TCP Client上行通道發送到上位機進行顯示，上位機通過8位位寬的下行通道下發不同的指令參數來控制FPGA開始采集、停止采集和調整采集頻率。以此向大家展示FPGA（客戶端）與上位機PC（服務器）之間通過TCP網絡進行雙向高速通信的過程。

?????? ?提醒： ADS127L01芯片的最大采樣率可以到512KS/s，F(xiàn)XP<±24,24>換算成字節為單位，也就是512K/s×24/8B=1.5MB/s；遠小于我們封裝的純FPGA TCP傳輸帶寬（95MB/s），同時拆分后的位寬也可以直接匹配TCP數據位寬，不需要像前面實驗?zāi)菢舆M(jìn)行復雜的拼湊了，因此，可以直接參考本書實驗15（AD9226/AD9238+千兆以太網通信）的框架進行替換就可以了，這樣可以極大簡化我們的FPGA編程；我們只需要一個并轉串線程將拆分后的3個U8字節FIFO里面的數據直接轉移到LabVIEW TCP CLIP的上行發送FIFO里面就可以了，不浪費一個bit，非常簡單。

?

?? ?3.1、LabVIEW FPGA項目創建

?????? ?1）啟動LabVIEW 2019 SP1軟件，用戶可以點擊左上角的“文件>>新建”或者直接點擊“新建”下方的“項目”選項。這里我們也可以直接打開前面實驗里面已經創建好的“My_FPGA_Starter_Board_Artix7_AX7103_TCP_Client.lvproj”這個項目，如圖119-16所示。

? ? ? ? 由于本章我們引入了TCP網絡通信，之前創建的FPGA終端里面沒有添加TCP Client Socket CLIP，所以，我們需要先右擊“我的電腦”選擇新建“終端和設備”，如圖119-17所示；然后再在彈出來的FPGA終端選擇列表里面，選擇一個帶TCP Client后綴的ARTIX7-100T FPGA終端設備，如圖119-18所示；點擊“確定”按鈕后，創建好的ARTIX7 TCP Client FPGA終端設備，如圖119-19所示。

?????? ?提醒：新建含有FPGA TCP Client Socket CLIP的過程，在前面實驗111里面已經創建過了，所以這里可以忽略，如果是用戶自己新建的項目，只需要參考上面的步驟走一遍就可以了。

?? ? ? ? 2）右擊FPGA終端，選擇“新建>>虛擬文件夾”，如圖119-20所示。將添加到FPGA終端里面的虛擬文件夾，重命名為“實驗119-TCP客戶端+24位AD數據采集實驗(模擬動態信號采集卡)-下位機”，如圖119-21所示。

?? ?3.2、LabVIEW FPGA EIO節點與FIFO創建

1)????? 新建按鍵KEY和LED燈的EIO節點

?????? ?1）由于本節所有的TCP通信實驗里面都會用到LED指示燈和按鍵KEY等EIO資源，所以，我們可以在FPGA終端上面右擊，選擇“新建>>FPGA I/O”，如圖119-22所示。然后在彈出來的I/O資源選擇對話框里面，找到AX7103 FPGA開發板上的LED和KEY對應的管腳資源，如圖119-23所示。單擊對話框中間的“向右箭頭”按鈕，將這些引腳對應的EIO節點添加到右側的FPGA資源列表里面，如圖119-24所示。

?????? ?提醒：實際上LED燈和按鍵KEY的EIO節點在前面實驗111里面已經創建過了，所以這里可以忽略，如果是用戶自己新建的項目，那么參考上面的步驟做一遍就可以了。

? ? ? ? 點擊“確定”按鈕后，這些EIO節點會被添加到FPGA終端項目里面，如圖119-25所示。

2)????? 新建ADS127L01和DAC7512E芯片對應的EIO節點

?????? ?1）右擊“FPGA終端”，選擇“新建>>FPGA I/O”，如圖119-26所示。然后在彈出來的I/O資源選擇對話框里面，找到DSA模塊上的ADS127L01和DAC7512E兩個芯片對應到AX7103 FPGA開發板J11擴展口關聯的管腳資源，如圖119-27所示。單擊對話框中間的“向右箭頭”按鈕，將這些引腳資源添加到右側的FPGA資源列表里面，如圖119-28所示。因?yàn)?，Vivado編譯器不支持同一個物理IO在xdc約束文件里面有多處定義，所以這里我們直接使用原始的擴展口IO名稱。

? ? ? ? 點擊“確定”按鈕后，這些EIO節點被添加到FPGA終端項目里面，如圖119-29所示。

? ? ? ??注意：細心的用戶會發現，這些EIO節點實際上已經在前面2個實驗里面添加過了，所以本節實驗里面的圖119-27實際上里面并沒有這些EIO節點。如果是用戶自己新建的一個FPGA終端項目，那么可以完整的添加。

3)????? 新建FIFO

?????? ?我們可以將TCP通信IP核看成一個獨立的功能模塊，類似MCU里面的子函數或者子VI，F(xiàn)PGA程序只需要關心如何將不同類型的數據（U64、U32、U16、U8）通過TCP協議發送出去以及收到的數據怎么反饋給FPGA用戶程序，這個中間的橋梁，可以采用FIFO緩沖區來實現。FIFO非常適合在不同的線程之間傳遞數據，而且設計合理的話，數據不會丟失或者被覆蓋。

?????? ?注意：FPGA用戶線程相當于生產者，TCP收發線程相當于消費者，所以，二者之間有個速率匹配的問題，生產者發送數據的速度不能快于消費者（其中，基于純FPGA實現的TCP傳輸吞吐率實測最高在95MB/s左右），否則會造成數據丟失。比如，本節實驗里面，我們使用的是24位單通道的ADS127L01芯片，每通道最大采樣率是512KS/s，因此，需要的通道帶寬至少大于3×512KS=1.5MB/s的上行通道才能把下位機FPGA采集的數據無損的傳輸給上位機PC，否則會造成數據丟失，顯然我們封裝的純FPGA TCP千兆以太網帶寬完全足夠，后面我們會根據具體程序進一步分析二者之間的速度匹配問題。

?

?????? ?1）右擊FPGA終端項目，選擇新建一個“虛擬文件夾”，如圖119-30所示。然后重命名為“FIFO_ADC”，這個虛擬文件夾專門用來存放接下來我們創建的各種ADC芯片的FIFO緩沖區資源，如圖119-31所示。

? ? ? ? 2）右擊虛擬文件夾“FIFO_ADC”，選擇“新建>>FIFO”，如圖119-32所示。

?????? ?提醒：考慮到后續我們需要將原始24位經過拆分之后得到的連續3個8位字節數據（U8）通過并轉串依次轉移到TCP發送通道往上位機傳輸，所以這里需要?jiǎng)?chuàng)建3個U8類型的ADS127L01臨時緩沖區FIFO，分別命名為：FIFO_ADS127L01 _U8_ 1、FIFO_ADS127L01 _U8_ 2、FIFO_ADS127L01 _U8_ 3；為了保持程序結構統一性，我們可以將中間過渡的ADS127L01 U8 FIFO單獨新建出來，命名為FIFO_ADS127L01 _U8，這樣一共會創建4個U8類型的FIFO。

? ? ? ? 3）接著會自動彈出FIFO屬性設置對話框，如圖119-33所示。下面我們逐項解釋一下每個選項的含義。

?????? ?首先是“名稱”，這里可以隨便輸入一個能夠體現這個FIFO功能的名稱，比如我們要把FPGA從ADS127L01芯片里面采集到的有符號24位數據（FXP<±24,24>）拆分成3個字節之后，存放到這個FIFO，那么可以重命名為“FIFO_ADS127L01 _U8_ 1”。

?????? ?其次是“類型”，這個下拉列表里面默認只有一個選項“終端范圍”，意思就是我們創建的這個FIFO只能在這個FPGA芯片內部使用，不能用于其他終端，如果用戶使用的是NI的RT+FPGA終端設備，那么這個地方會有更多的選擇，這里不再贅述。?????

?????? ?接著是“請求元素?cái)?shù)量”，默認是1023，這個數值就是FIFO的深度，最大可以緩沖的數據長度，數值越大，編譯消耗的FPGA資源就越多。很多客戶以為這個數值設置越大越好，這樣就不容易溢出了，實則不然，如果多線程之間的FIFO讀寫速度差別很大的話，再大的FIFO對于FPGA這種高速運行的器件來說，也是瞬間就會溢出或者覆蓋丟點的。所以問題的關鍵不在于FIFO深度，而是要設計一個合理的讀寫匹配機制。這里我們可以將FIFO深度設置為128.

?????? ?新增重大更新：對于FPGA跟上位機（Windows/Linux）之間存在握手機制的通信協議來說，比如常見的TCP和PCIe協議，F(xiàn)PGA什么時候可以往上行FIFO里面送數據，是可以根據ready信號來判斷的，UDP協議不存在握手，所以下位機FPGA不需要大容量緩沖FIFO；通常這些存在握手協議的上行FIFO一般都是異步的，比如ADC采集循環（線程）與TCP或者PCIe傳輸循序（線程）往往是兩個獨立的線程，并且時鐘域也不一樣，因此，這個上行FIFO的深度就顯得非常重要，而不是隨便設置的。因?yàn)槲覀兊纳衔粰C(jī)特別是Windows系統，抖動非常大，通常都是ms量級的，舉個例子，假設下位機FPGA模擬或者實際的ADC采樣率是10MS/s，ADC位數是16位，如果上位機系統稍微卡頓或者阻塞的時間是1ms，那么下位機FPGA需要緩沖的FIFO深度至少是10M×0.001=10K，也就是最少需要1萬個點的空間或者2萬個字節空間；因此，我們建議在FPGA資源足夠的情況下，盡量將這類承擔高速傳輸?shù)纳闲蠪IFO（FIFO_TCP_Send_U8）深度設置的足夠大，比如這里我們可以設置為120K個點，這樣后續上位機只要抖動不是很劇烈的話（比如ms量級），是可以保證下位機FPGA數據不溢出丟點的；但是，如果下位機ADC采樣率非常高的話，比如100MS/s甚至上GS/s的話，那么光靠下位機FPGA芯片自身的Memory空間顯然不足，因?yàn)閷氋F的LUT資源一般不要輕易作為FIFO用，那么此時，F(xiàn)PGA外圍的DDR3或者DDR4就起到了真正的作用；在我們整本書里面雖然有DDR的實驗例程和講解，但是并沒有真正說清楚這些DDR顆粒在什么情況下使用，實際上存在高速采集和握手協議的傳輸或者通信程序中，DDR可以起到大容量數據緩沖的作用，這樣上位機即使卡頓或者抖動時間達到幾百ms都不用擔心了，當然，如果上位機的抖動這么大的話，用戶還是需要對上位機程序進行優化的。在我們單獨移植開發的純FPGA TCP Socket CLIP里面也會著重強調上行FIFO空間深度設置的大小合理性。

? ? ? ? 然后是“實現”方式，里面有3個選項“觸發器”、“查找表”和“存儲器塊”，如圖119-34所示。前兩個就是FPGA最為寶貴的邏輯門資源了，一般不輕易使用，除非是用戶已經將FPGA內部的存儲器全部用完了，否則優先使用內部存儲器塊，這個存儲器不占用FPGA內部的邏輯資源，不用也是浪費。

圖119-34：FIFO屬性對話框：實現方式

?????? ?最后是“控制邏輯”，這個特別需要注意，默認選擇的是“終端優化”，如圖119-35所示。最下方有個提示框，里面有段文字“根據FIFO使用的時鐘域和終端類型，應用程序?qū)?huì)通過邏輯片架構或內置控制邏輯實現FIFO，因此當使用“終端優化”控制邏輯時，元素的實際數量可能有所不同?！币簿褪钦f(shuō)LabVIEW在生成VHDL代碼的時候，真實生成的FIFO深度并沒有達到我們前面實際設置的“請求元素長度”。如果用戶忽略這個，可能會導致程序在運行的時候，出現一些跟預期目標不一致的情況。

圖119-35：FIFO屬性對話框：控制邏輯：終端優化

?????? ?所以建議用戶選擇“邏輯片架構”，如圖119-36所示。這時下面會提醒用戶“元素?cái)?shù)量已強制轉換為FPGA可高效實現的值。”也就是說LabVIEW生成的FIFO深度會強制為我們申請的長度。

圖119-36：FIFO屬性對話框：控制邏輯：邏輯片架構

?????? ?4）接下來需要設置FIFO緩沖區單元的數據類型，在左側的“類別”列表里面選擇“數據類型”，然后在右側的下拉列表里面選擇8位無符號整形數據，如圖119-37所示。因?yàn)槲覀儚腁DS127L01芯片里面采集回來的數據位寬是8位。

圖119-37：FIFO屬性對話框：數據類型：U8

?????? ?5）最后點擊左側的“接口”，切換到仲裁選項，如圖119-38所示。將讀取和寫入的仲裁全部設置為“從不仲裁”，這樣編譯出來的代碼執行速度也就是時鐘約束可以提高不少，同時代碼的健壯性和確定性也比仲裁來的穩。

圖119-38：FIFO屬性對話框：接口：從不仲裁

?????? ?6）全部設置完成后，點擊“確定”按鈕，即可創建出一個用來存放ADS127L01數據的緩沖區“FIFO_ADS127L01 _U8_ 1”，然后再以同樣的方式再創建3個接收緩沖區“FIFO_ADS127L01 _U8_ 2”、“FIFO_ADS127L01 _U8_ 3”和“FIFO_ADS127L01 _U8”，如圖119-39所示。

? ? ? ? 7）因?yàn)槲覀兘o用戶封裝的LabVIEW FPGA TCP Client Socket CLIP里面，正好上下行通道位寬也是8位，與并轉串后的ADS127L01 FIFO位寬正好匹配上。為了將ADS127L01的數據通過TCP Client上行通道傳輸?shù)缴衔粰C(jī)PC服務器端，我們還需要?jiǎng)?chuàng)建一個8位位寬的TCP Client FIFO緩沖區作為不同線程里面的過渡。用戶可以參考前面FIFO的創建步驟單獨新建一個，也可以直接利用我們前面創建好的“FIFO_TCP_Send_U8”這個FIFO，位于虛擬文件夾“FIFO_TCP”里面，如圖119-40所示。

圖119-40：創建1個U8類型的TCP上行通道FIFO緩沖區（實驗111里面已經新建過了）

?????? ?8）最后，我們還需要新建一個可以接收上位機PC（服務器端）下發指令和參數的接收FIFO緩沖區。需要注意的是：因?yàn)樯衔粰C(jī)下發的指令和參數一般速度不會太快，另外，上位機發送的數據一般會經過“強制類型轉換”VI變成字符串或者字節數組，這兩種類型的數據表示法默認都是U8，所以，這里我們創建的FPGA接收PC下發的讀取FIFO的數據類型也要設置為U8，因此，“FIFO_TCP_Receive_U8”的數據類型要設置為U8，如圖119-41所示。其實，這個FIFO我們?cè)谇懊鎸?shí)驗111里面也已經創建過了。如果用戶沒有新建，那么參考前面的FIFO創建步驟自己創建一個就可以了。

圖119-41：創建U8類型的TCP下行接收通道FIFO緩沖區（實驗111里面已經新建過了）

?????? ?9）開始編寫程序之前，我們先通過創建虛擬文件夾的方式，將接下來新建的主VI等文件分類進行管理，便于維護和調試。這里用到的方法建議用戶在開發自己的項目時，優先分類管理。首先右擊虛擬文件夾“實驗119-TCP客戶端+24位AD數據采集實驗(模擬動態信號采集卡)-下位機”，新建1個子虛擬文件夾（Main），如圖119-42所示。這個虛擬文件夾用來存放主VI文件。

圖119-42：創建1個虛擬文件夾分別用來存放1類文件-便于管理

?? ?3.3、下位機FPGA TCP DSA主VI編寫過程（基于TCP Client CLIP + ADS127L01+DAC7512E）

?????? ?1）右擊“實驗119-TCP客戶端+24位AD數據采集實驗(模擬動態信號采集卡)-下位機”里面的子虛擬文件夾“Main”，選擇“新建>>VI”，如圖119-43所示。然后，新建一個VI，另存為“實驗119-TCP客戶端+24位動態信號采集卡(ADS127L01)-FPGA.vi”，如圖119-44所示。

? ? ? ? 2）再創建一個名為NGC的虛擬文件夾，然后右擊該虛擬文件夾NGC，選擇“添加”，將實驗53里面的ADS127L01和DAC7512E兩個芯片的FPGA驅動網表文件添加到項目瀏覽器里面來，如圖119-45所示。

?????? ?3.3.1、編寫24位高速ADC數據采集程序（ADS127L01采集線程）

?????? ?1）雖然ADS127L01芯片的最大采樣率只有512KSps，但是底層的NGC網表文件需要運行的時鐘域比較高，需要200MHz，另外，DAC7512E對應的時鐘域是100MHz，所以我們需要提前創建1個100MHz的衍生時鐘，因?yàn)榘遢d時基就是默認的200MHz時鐘，所以這個200MHz可以不用再創建了。

?????? ?2）右擊項目瀏覽器里面的板載時鐘“200 MHz Onboard Clock”，如圖119-46所示。在彈出的衍生時鐘屬性配置頁面里面，將所需衍生頻率設置為100MHz，如圖119-47所示。點擊“確定”按鈕后，展開板載時鐘“200 MHz Onboard Clock”可以看到這個新建的時鐘源，如圖119-48所示。實際上，這個100M的衍生時鐘我們?cè)谇懊娴膶?shí)驗里面創建過了。

? ? ? ? 3）打開主VI“實驗119-TCP客戶端+24位動態信號采集卡(ADS127L01)-FPGA.vi”，切換到程序框圖，放置一個定時循環結構，然后雙擊打開這個定時循環的時鐘源配置頁面，選擇“200 MHz Onboard Clock”作為ADS127L01采集線程的時鐘源，如圖119-49所示。

? ? ? ? 4）接下來，我們直接把本書前面第53個實驗里面的這個FPGA VI“實驗53-高精度24位512KS-DSA動態信號采集-IEPE.vi”里面的ADS127L01數據采集線程定時循環拷貝到本節程序里面，如圖119-50所示。然后將里面的3個FIFO換成本節實驗我們創建的3個ADS127L01臨時FIFO緩沖區；添加一個布爾型的開關按鈕來控制ADS127L01采集使能，將按鈕名稱改成“開始/停止”，更加形象一些，這個按鈕可以由上位機PC通過TCP下發指令控制ADS127L01是否采集數據。

?????? ?注意：拷貝過來的IP節點，需要重新配置一遍，用戶可以直接雙擊IP Node節點，然后做一遍配置流程即可。

? ? ? ? 5）由于ADS127L01芯片本身可以實現4個檔位的采樣率控制，因此，我們不需要像前面實驗?zāi)菢?，人為加?jì)數分頻代碼，比如，我們直接控制“sample_rate”就可以實現不同的采樣率；當然了，如果用戶覺得ADS127L01芯片自身的幾個固定檔位的采樣率不方便自己使用，用戶可以自己在FPGA下位機里面加入計數分頻或者在上位機進行抽點分頻都行，這里，不再贅述了。

?????? ?6）為了能夠調節ADS127L01的采樣率，我們?cè)谙挛粰C(jī)FPGA程序前面板上放置了一個“sample_rate”，如圖119-51所示，本質上是一個3bit的數值控件。假設，sample_rate設置為0，那么實際的采樣率就是64KS/s，等效于的吞吐率是3×64KS=0.192MSps，如圖119-51所示；如果設置為1，那么采樣率就是128KS/s，一共4個檔位；以此類推，用戶可以提前在前面板上設置好sample_rate，但是需要保存為默認值之后再編譯，或者由上位機PC通過TCP下發參數來控制這個sample_rate參數，然后觀察上位機PC端的波形圖控件里面的信號周期點數是否發生符合預期的變化。

?????? ?注意1：這種方式相對來說比較簡單，不會影響其他時序，特別是有些芯片需要嚴格時序邏輯時，不得不采用定時循環，但是同時又希望自己能夠掌控實際采樣率，那么可以采用這種設計模式，兩全其美。

? ? ? ?注意2：直接復制過來的ADS127L01采集線程提示有錯誤，LabVIEW運行箭頭是斷開的，這是因?yàn)槔锩嬗蠭P Block調用網表的節點存在，拷貝意味著挪動，所以我們需要雙擊這個IP節點，重新走一遍配置過程就可以了，如圖119-52所示。

? ? ? ??7）如果用戶希望通過TCP網絡控制DSA模塊上的恒流源輸出指定大小的電流來激勵外部的IEPE這些無源傳感器，那么還需要將本書前面實驗53里面的“DAC7512E恒流源控制線程”拷貝到本節下位機FPGA里面來，如圖119-53所示。然后雙擊IP Node節點重新配置一遍，需要注意的是：這個恒流源輸出線程的定時循環時鐘要選擇前面我們創建好的100MHz，其次，如果用戶想屏蔽恒流源輸出，可以拉高Source_ENA這個按鈕，而不能通過對DAC芯片賦值為0，因?yàn)闀?huì)存在漏電流，所以最保險的方式就是控制Source_ENA來決定是否開啟XTR111使能輸出；關于12位的DAC7512E的賦值跟實際輸出的電流之間的關系，我們?cè)谇懊娴哪K原理圖部分已經給用戶做過詳細的講解了。

?????? ?3.3.2、編寫并轉串程序（3個U8依次轉移到1個U8緩沖里面）

?????? ?接著我們需要將這3個并行的U8字節FIFO里面的數據依次存放到TCP發送FIFO里面，不能錯位，不然上位機就無法正確解析出來了。ADS127L01最大采樣時鐘頻率是512KHz，那么為了能夠快速實現3個FIFO的數據轉移，并轉串線程的時鐘只要≥512KHz×3=1.5MHz，就不會發生數據溢出或者覆蓋，這里我們選擇常見的10MHz或者50MHz時鐘作為并轉串線程的時鐘域都行。

?

?????? ?下面，我們單獨開辟一個并轉串線程，將ADS127L01臨時3個U8類型的FIFO數據直接轉移到我們創建的臨時8位FIFO里面去。并轉串線程的幾個case條件程序框圖，如圖119-54~119-56所示。當右側的臨時U8類型的FIFO沒有溢出的情況下，“輸入就緒”會拉高，將這個信號按照四線握手接到ADS127L01拆分出來的3個原始數據FIFO的“輸出就緒”端口上，然后再根據“輸出有效”高低來決定是否跳轉到下一個case條件分支，這樣就實現了將3個ADS127L01 FIFO里面的按照順序轉移到這個臨時FIFO里面去了，上位機只需要把原始的U8字節數組拼接成有符號24位定點數據后，再利用公式節點轉成實際的電壓值就可以了。

? ? ? ??提醒：并轉串這個架構在前面的多個實驗都講到了，不熟悉的用戶需要加深一下理解，多動手自己練習一下就會了。

?????? ?注意：由于我們需要將3個字節依次上傳到上位機進行拼接解析，如果中間錯了一個字節或者丟失一個字節，那么會導致上位機解析的所有數據都會出錯。因?yàn)樨?fù)責把FPGA采集的數據發送到上位機的是8位位寬的TCP通道，如果傳輸?shù)臅r(shí)候出現非3個字節，順序計數不對的話，就完蛋了，因?yàn)樯衔粰C(jī)下發給FPGA的停止條件是隨機的，雖然在后續的TCP發送線程里面已經無條件將上行通道里面的字節進行讀取清空了，但是ADS127L01拆分出來的3個U8字節的FIFO并沒有清空，所以，為了保險起見，萬無一失，我們可以將圖119-54~119-56里面的邏輯代碼框起來，然后在條件為“假”的分支里面對3個臨時FIFO進行讀取清空，同時對狀態機的計數器進行清零操作，如下圖119-57所示。這樣就能搞定因通道排序錯點等問題造成的上位機解析問題。這個思想跟前面實驗63里面的8通道AD7606是完全一樣的。

? ? ? ? 最后，為了判斷ADS127L01采集過程中是否丟點，我們?cè)谶@個并轉串線程里面加上FIFO溢出計數判斷，另外把LED4指示燈與溢出信號相連，也能通過板子上LED燈閃爍來直觀的判斷是否因?yàn)門CP帶寬原因而造成的ADS127L01丟點，如圖119-58所示。注意：“輸入就緒”取反之后跟“超時”是一個效果。

?????? ?3.3.3、編寫ADC FIFO轉移至TCP FIFO（數據轉移線程）

?????? ?為了保持FPGA程序框架的統一性，我們將前面ADC采集線程里面的FIFO數據利用四線握手轉移到TCP發送FIFO里面去，如圖119-59所示。需要注意的是，這個線程的時鐘頻率要≥ADC采樣率，比如本節實驗里面的ADS127L01數據吞吐率換算成字節最大是512KS/s×24/8Byte=1.5MB/s，遠遠小于千兆以太網的極限傳輸帶寬，為了相同的時鐘域，這里我們將125MHz的TCP時鐘頻率作為定時循環時鐘源。

???? ?3.3.4、編寫下位機FPGA TCP Client Send程序框圖（FPGA-->PC）：上行

?????? ?1）為了降低FPGA TCP程序開發的難度，我們提前將ComBlock公司提供的VHDL版本的TCP Client IP核，利用NI公司的Socket CLIP技術，將其封裝到FPGA終端下面，只把需要進行握手的FIFO端口預留出來，如圖119-60所示。這樣做的好處在于，用戶即使完全不懂TCP協議棧，也能在FPGA里面調用CLIP進行TCP網絡通信。關于這部分內容，前面10.4節已經做過了詳細的講解，不記得的用戶一定要把前面10.4節溫習一遍。

? ? ? ? 2）打開主VI“實驗119-TCP客戶端+24位動態信號采集卡(ADS127L01)-FPGA.vi”，切換到程序框圖，放置一個定時循環結構，然后雙擊打開這個定時循環的時鐘源配置頁面，選擇125MHz的TCP Client CLIP時鐘作為時鐘源，如圖119-61所示。這個125MHz同步時鐘驅動的定時循環，是專門用來處理用戶創建的FIFO跟TCP IP核內部的FIFO之間進行數據交互的，支持標準四線握手串聯。

? ? ? ? 3）接下來，我們可以將FPGA終端下“TCP_Client Data”里面的前8個節點（TCP Client IP核復位和TCP網絡配置參數）和“l(fā)v_tcp_client_connect_status”拖拽到剛剛創建的定時循環里面，然后創建相應的復位按鈕和連接指示燈控件以及相應的IP參數，如圖119-62所示。

? ? ? ? 其中，“TCP_Client Data\lv_tcp_client_reset”拉高（True），復位TCP Client IP核；如果TCP連接成功，“TCP_Client Data\lv_tcp_client_connect_status”指示燈會點亮；中間的7個TCP參數含義分別是：

l? 下位機FPGA 客戶端MAC地址：01-02-03-04-05-06

l? 下位機FPGA客戶端IP地址：192.168.1.16

l? 下位機FPGA客戶端端口：1028

l? 下位機FPGA客戶端網關：192.168.1.1

l? 下位機FPGA客戶端子網掩碼：255.255.255.0

l? 下位機FPGA需要連接的遠程服務器IP地址：192.168.1.10

l? 下位機FPGA需要連接的遠程服務器端口：1024

?????? ?4）接下來，我們需要編寫一下FPGA（客戶端）傳遞數據給TCP IP核然后發送到上位機PC（服務器）的代碼。首先，我們把FPGA終端下的TCP_Client Data里面的3個發送信號端口“l(fā)v_tcp_client_tx_data_in”、“l(fā)v_tcp_client_tx_data_in_vld”、“l(fā)v_tcp_client_tx_data_req_en”，拖拽到程序框圖里面來，如圖119-63所示。這3個信號端口其實符合標準的四線握手。

? ? ? ? 5）然后把我們前面創建好的8位位寬的用戶FIFO（FIFO_TCP_Send_U8）也拖到程序框圖里面，然后根據四線握手的方式，將TCP Client CLIP上行通道的3個握手信號接到FIFO上面去，完整的TCP Client數據上行發送程序框圖，如圖119-64所示。

? ? ? ? 下面我們來講解一下上面紅色框框里面的程序框圖含義：當TCP Client IP核內部的FIFO沒有滿時，這個“l(fā)v_tcp_client_tx_data_req_en”信號會拉高，也就是通知FPGA，可以將采集的數據發送給TCP IP核內部的FIFO；我們可以將這個信號接到FPGA里面用戶創建的FIFO（FIFO_TCP_Send_U8）的“輸出就緒”端口，然后把“元素”和“輸出有效”兩個端口分別接到TCP Client IP核的“l(fā)v_tcp_client_tx_data_in”和“l(fā)v_tcp_client_tx_data_in_vld”兩個信號端口上；當用戶FIFO里面有數據輸出時，就會直接通過TCP傳輸?shù)缴衔粰C(jī)PC端了。

?????? ?提醒：為了讓上位機PC（服務器）能夠自由動態的控制下位機FPGA（客戶端）使能采集，我們加了一個布爾型控件“開始/停止”按鈕，這個控件可以由上位機下發指令和參數進行控制，通過取反之后跟準備就緒“l(fā)v_tcp_client_tx_data_req_en”信號“相或”之后接到用戶FIFO上面，同時還直接接到case結構上面。這樣設計的目的是：是為了讓下位機FPGA能夠自動把用戶FIFO（FIFO_TCP_Send_U8）殘留剩余的數據讀走等效于清空掉，比如上位機此時下發了一個停止采集指令，然后將布爾控件“開始/停止”設置為“假”，取反之后為“真”，接到了用戶FIFO上面，如果此時用戶FIFO里面依然殘留了一些數據，直接就讀出來，通過后面的case結構“假”分支過濾掉了；如果此時上位機PC再下發一個開始采集指令，那么用戶FIFO里面一定是最新的數據，通過TCP發送到上位機的數據也就是最新的了。利用這種巧妙的方式可以模擬一個真實的DAQ數據采集設備。

?????? ?當然，我們還需要在ADS127L01采集線程里面加上這個“開始/停止”按鈕來控制ADS127L01原始FIFO數據是否寫入，如圖119-65所示。只有當這個按鈕為“真”時，才會啟動采集。

?????? ?3.3.5、編寫下位機FPGA TCP Client Receive程序框圖（PC-->FPGA）：下行

?????? ?1）接下來，我們還需要編寫一個下行（PC-->FPGA）數據接收的程序框圖。由于發送的下行數據一般都是經過“強制類型轉換”函數轉成了字節數組或者字符串形式，本質上數據類型屬于U8，所以這里，我們可以使用FPGA終端下TCP_Client Data這個CLIP里面的8位下行通道來接收PC下發的字節數組。比如，本節實驗我們使用下行通道來接收PC下發的指令和參數。

?????? ?2）首先，用戶可以將FPGA終端下行通道的2個握手信號（lv_tcp_client_rx_data_out、lv_tcp_client_rx_data_out_vld）拖拽到FPGA程序框圖里面，如圖119-66所示。

? ? ? ? 3）然后根據四線握手的方式，將TCP Client CLIP下行通道的2個握手信號接到用戶創建的Receive FIFO（FIFO_TCP_Receive_U8）上面去，完整的FPGA TCP數據下行接收程序框圖，如圖119-67所示。

? ? ? ? 至此，關于下位機FPGA TCP Client四線握手的通信線程代碼就編寫完成了，這個線程也是最為核心的一個程序，今后，用戶可以直接拷貝這個線程到自己的程序里面，而無需從頭編寫。

?????? ?3.3.6、編寫下位機FPGA數據解析程序框圖：下行數據解析線程

?????? ?1）為了能夠真實的模擬上位機PC（服務器）和下位機FPGA（客戶端）之間的交互運行，我們還需要編寫一個FPGA數據解析線程，將PC下發的指令和參數正確的解析出來，然后賦值給FPGA里面相應的控件。關于這個數據解析線程的框架，其實我們?cè)诒緯?shū)前面的串口通信和千兆以太網通信實驗里面都有提到，不熟悉的用戶可以回顧一下前面的相關內容。

?????? ?2）數據解析線程的整體框架，其實很簡單：就是一個普通while循環，首先通過FIFO“獲取待讀取元素?cái)?shù)量”方法節點，輪詢TCP Receive FIFO里面是否接收到指定長度的數據（比如，做定長解析），如果達到了指定長度的數據，則利用for循環一次性將這些字節數組讀取出來，然后進行拼接合并轉換，變成實際意義的參數或者指令。

?????? ?3）比如本節實驗里面，上位機PC每次下發的指令和參數一共是12個字節數據，那么我們?cè)谙挛粰C(jī)FPGA程序里面，就可以將case結構的條件設置為12..，也就是說，只要下位機FPGA接到了至少有12個字節的數據，就會進入case里面，然后將for循環的長度也設置為12，這樣就能一次性把這12個字節數據全部讀取出來變成一個字節數組，然后再對這個一維數組進行索引拼接合并，甚至于進行加減乘除計算，完整的數據解析線程框圖，如圖119-68所示。通過程序框圖可以看出：第1個字節跟0進行比較，如果大于0就啟動采集，小于等于0則停止采集；第2個字節跟0進行比較，如果大于0就將ADS127L01工作模式設置為高性能高分辨率，小于等于0則設置為低功耗模式；第3個字節跟0進行比較，如果大于0就對ADS127L01芯片進行硬件復位，小于等于0則取消復位，可以看出，這些開關量都是通過給布爾控件進行賦值實現的；第4個字節賦給ADS127L01的增益控件“gain”，因?yàn)锳DS127L01模塊的增益只有3檔（2.02、6.6、13.2），所以IP Node調用的ngc網表里面的“gain”端口只用了2bit來表示，我們用U8來表達布爾和小于8位寬度的數值是為了簡化編程；第5個字節賦給ADS127L01的采樣率控件“sample_rate”，用來改變ADS127L01芯片的采樣率，因?yàn)锳DS127L01芯片的采樣率只有4檔（64KS/s、128KS/s、256KS/s、512KS/s），所以IP Node調用的ngc網表里面的“sample_rate”端口只用了3bit來表示；第6個字節跟0進行比較，如果大于0就將就把XTR111芯片的OUT-EN引腳拉高，也就是關斷了恒流源輸出，如果小于0，則開啟恒流源輸出功能；將第7和第8個字節進行拼接之后賦值給DAC7512E作為恒流源的電壓輸出值，因?yàn)镈AC7512E的位寬是12bit，所以我們直接用兩個U8拼接變成U16可以完全覆蓋12bit的數值范圍（0~4095）； 最后4個字節是預留的，用戶可以根據實際情況下發更多的參數或者指令給FPGA，只要改下對應的數據長度就行了，這里我們就不再贅述了。

? ? ? ??注意：如果用戶想節約FPGA上的資源，也可以將布爾開關命令和數值指令按照bit進行組合拼接，然后下位機進行拆分賦值，這樣會增加下位機FPGA的編程復雜度；同時需要提醒用戶的是，在前面我們封裝的Xillybus IP里面專門給用戶講解過PCIe Memory的用法，其實關于這個mem的讀寫，完全可以用我們這里介紹的FIFO數據解析線程來等效實現，感興趣的用戶可以自己嘗試一下。在貫穿本書的通信協議里面，除了PCIe外，還有串口、USB、網口等等，如果想實現類似的mem效果，其實用我們介紹的FIFO數據接口拼接解析線程是最好不過的，因?yàn)檫@個框架更加統一方便，不受限于具體的總線通信，大小通吃，只要用戶能夠理解其中的含義即可，關于這點，我們?cè)缭赨DP千兆以太網通信實驗里面的最后一個衍生內容里面給大家講解過了。

?? ? ? ? 4）將前面的ADS127L01數據采集線程、DAC7512E恒流源輸出線程、并轉串線程、FPGA TCP通信線程（上行+下行）、下發的數據解析線程等6個線程（循環）放在一起，就形成了一個完整的基于LabVIEW TCP Client Socket CLIP實現的FPGA TCP下位機動態信號采集DSA程序，如圖119-69所示。

????? ?4、LabVIEW FPGA VI仿真

?????? ?本節實驗涉及的是FPGA TCP網絡通信，無法在計算機上進行虛擬，所以這里的功能性仿真可以跳過，直接將LabVIEW FPGA TCP主VI程序編譯下載到FPGA芯片里面運行，然后再利用上位機通過下發指令和參數來測試通過網線連到上位機PC端（服務器）的黑金AX7103開發板（客戶端）上的TCP網口能否正常發送和接收數據包，并在上位機前面板上把采集到的波形數據顯示出來。

????? ?5、LabVIEW FPGA VI編譯下載

?????? ?1）直接點擊FPGA主VI“實驗119-TCP客戶端+24位動態信號采集卡(ADS127L01)-FPGA.vi”上方工具欄里面的“運行”箭頭按鈕，保存VI之后，彈出Xilinx 編譯服務器選擇對話框，如圖119-70所示。選擇本地編譯器，然后單擊“取消”按鈕，此時，在FPGA項目下的程序生成規范里面就會多出來一個與TCP通信VI同名的程序生成規范（實驗119-TCP客戶端+24位動態信號采集卡(ADS127L01)-FPGA），如圖119-71所示。雙擊打開這個程序生成規范屬性配置頁面，勾選“加載至FPGA時運行”復選框，最后點擊“生成”或者“確定”按鈕，如圖119-72所示。如果點擊的是“確定”按鈕，那么需要重新運行一下VI即可再次啟動Xilinx Vivado 2017.2編譯器，進入編譯狀態窗口，如圖119-73所示。

? ? ? ? 2）提醒：編譯很順利，因?yàn)槲覀円呀?jīng)突破了7系列FPGA的編譯、下載和在線前面板交互式運行和調試功能。等待FPGA VI程序編譯完成后，就可以看到最終消耗的FPGA硬件資源，如圖119-74所示。由于我們默認將TCP網絡通信IP核也封裝到這個FPGA終端下面，所以編譯消耗的資源顯的非常多，實際上，純TCP協議棧消耗的FPGA資源很少，不到10%。

? ? ? ? 3）當上面編譯完成后，會彈出一個“正在準備交互式執行”對話框，如圖119-75所示，這個想必用過NI或者看過我們Pro1開發寶典的用戶很熟悉，正是LabVIEW FPGA啟動在線前面板交互式運行和調試功能的提示框；如果大家還沒有將Xilinx JTAG下載器和FPGA開發板接到這臺電腦或者接的不是Xilinx JTAG下載器而是Digilent HS系列下載器，等一會會彈出一個超時錯誤對話框，提醒用戶找不到下載通信線纜，也就是說主機找不到Xilinx JTAG下載器，如圖119-76所示。

? ? ? ??重大更新：很多用戶關心的是Vivado編譯器編譯出來的原始bit文件，而不是NI的lvbitx文件，因?yàn)樵糉PGA bit文件更靈活更方便，將這個原始的bit文件發給任何人都可以通過任何手段下載到FPGA里面運行；雖然上面我們沒有連接下載器和FPGA板子到電腦上導致下載超時，但是LabVIEW項目瀏覽器所在路徑下的“FPGA Bitfiles”文件夾里面，依然會自動生成一個同名的原始bit文件，如圖119-77所示。

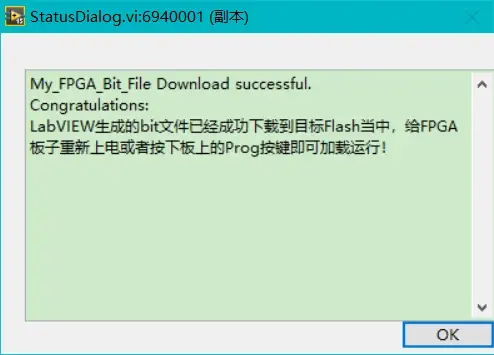

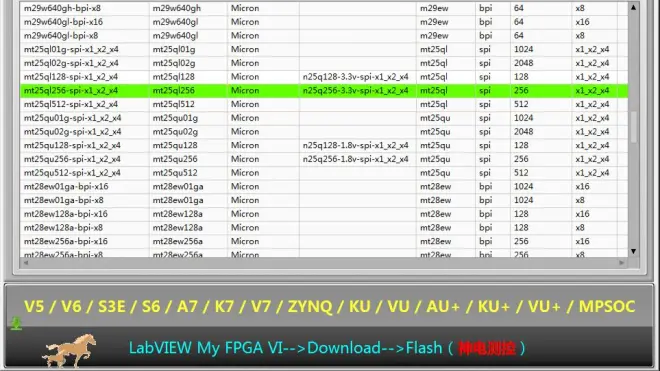

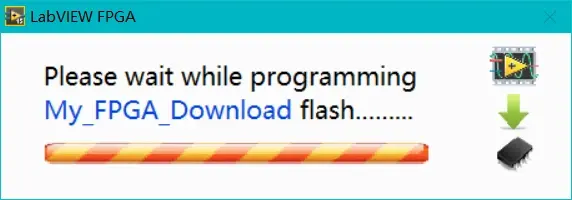

? ? ? ? 注意1：這個自動生成原始FPGA bit文件的功能是我們?cè)诤笈_(tái)幫大家實現的，也就是說，用戶再也不需要像前面第5章5.3節那樣總是開著獲取bit文件的程序才能得到原始bit文件。很明顯經過我們重大更新后的寶典和LabVIEW My FPGA工具包更方便、更易用，體驗效果跟NI完全一樣。

?????? ?注意2：lvbitx不是FPGA原始的bit位文件，而是NI在bit基礎上又封裝了一層，因此，不能通過其他軟件進行下載。但是，lvbitx里面包含了FPGA VI前面板上的控件類型和FPGA寄存器地址等信息，所以在后續FPGA VI在線前面板交互式運行里面會用得到lvbitx，這個也是LabVIEW后臺自動完成下載和解析的，用戶了解一下即可。

?

????? ?6、TCP通信上位機（PC服務器端）程序編寫

?????? ?下面我們需要編寫一個TCP上位機（服務器端）應用程序來測試下位機FPGA（客戶端）程序是否滿足設計需求，相當于開發一個TCP千兆以太網采集卡上位機程序。這里用戶可以直接調用LabVIEW軟件自身就有的TCP函數選板里面的VI，如圖119-78所示，不熟悉的用戶可以自行研究一下，這里不再贅述。當然了，喜歡用C、C#、Python、QT等文本編程語言開發上位機TCP服務器測試程序的話，可以上網搜索一下或者問問ChatGPT。

? ? ? ? 下面我們簡單介紹一下上位機TCP服務器程序的編寫過程。

?????? ?1）右擊項目瀏覽器里面的“我的電腦”，選擇新建一個“虛擬文件夾”，如圖119-79所示。

圖119-79：在“我的電腦”下面新建一個上位機虛擬文件夾

?????? ?2）然后對新建出來的虛擬文件夾重命名為“實驗119-TCP服務器端+24位AD數據采集實驗-上位機”，如圖119-80所示。

圖119-80：將新建的虛擬文件夾進行重命名

?????? ?3）然后右擊上面的虛擬文件夾，選擇新建一個VI，將這個VI保存為“實驗119-TCP服務器端+24位數據采集卡(ADS127L01)-PC.vi”，如圖119-81所示。

圖119-81：新建一個TCP上位機服務器端通信程序

?????? ?4）為了加快講解速度，這里我們直接給出TCP上位機服務器通信程序框圖，如圖119-82所示。程序框圖由兩個相互獨立的線程組成，也就是兩個while循環，分別是TCP寫線程（PC服務器下發數據給客戶端FPGA）和TCP讀線程（PC服務器讀取FPGA客戶端上傳的數據）。對應的前面板控件布局，我們也先貼出來，如圖119-83所示。

? ? ? ? 下面我們來分別介紹一下這兩個線程對應的程序框圖編寫過程及其注意事項。

?????? ?5）首先，程序啟動的時候，一般都會有一個初始化過程，這里也不例外。由于前面板上有一些按鍵和指示燈等控件，為了讓程序每次運行的時候，都能恢復到一個默認狀態，這里利用順序結構，對需要設置的控件進行賦值操作，如圖119-84所示。

圖119-84：TCP通信上位機前面板控件初始化代碼

?????? ?6）接下來，我們看看上位機TCP寫線程代碼是怎么實現的。由于下位機FPGA跑的是TCP Client客戶端程序，那么上位機的角色就是服務器；所以，我們需要從TCP函數選板里面選擇偵聽函數“TCP listen.vi”，偵聽來自下位機FPGA的TCP連接請求；這個“TCP Listen.vi”要偵聽的下位機FPGA客戶端IP地址是192.168.1.10，端口是1024，如圖119-85所示，這兩個參數就是前面下位機FPGA VI程序里面設置的PC IP和port；同時為了防止上位機阻塞死機，將TCP偵聽超時設置為30s。

圖119-85：上位機服務器端利用“TCP Listen.vi”偵聽來自下位機FPGA客戶端發起的連接

?????? ?7）一旦上位機TCP偵聽成功，說明上位機PC跟下位機FPGA成功建立起TCP網絡連接，同時，這個“TCP Listen.vi”會返回一個非零的TCP引用句柄出來，用戶可以通過這個引用實現TCP網絡數據的下發和讀取。為了人為控制下發的指令和參數，可以利用case條件結構將下行數據的發送代碼框起來，如圖119-86所示。

圖119-86：TCP下行數據的發送代碼

?????? ?為了讓上位機PC能夠控制下位機FPGA里面的采樣率和信號采集的啟動和停止，我們將上位機前面板上的數值類型的“gain”、“sample_rate”和“DAC7512_Value”輸入控件通過“強制類型轉換”函數變成字節數組；再把前面板上的布爾型“開始/停止采集”、“work_mode”、“RST_P_ADS127L01”和“Source_ENA”按鈕控件轉成U8類型的0或者1；然后再把預留的一個參數“size_read_U32”控件通過“強制類型轉換”變成字節數組；最后將這幾類轉換后的數據進行數組拼接（實際上就是字節數組），賦給“寫入TCP數據.vi”，如圖119-87所示。這樣就可以將上位機服務器端的數據通過TCP下發給FPGA客戶端。

圖119-87：將上位機的指令和參數轉換成字節數組后下發給FPGA

?????? ?8）下面，我們?cè)賮?lái)看看上位機PC服務器端是如何把FPGA采集上傳的數據通過TCP函數讀取出來的。為了提高TCP讀取效率或者為了方便定長數據的解析，我們可以給“TCP讀取數據.vi”函數設置一個長度閾值，只有當上位機PC端的TCP緩沖區里面接收到指定長度的字節數之后，再把這些字節數組一次性讀取出來。因?yàn)門CP傳輸?shù)臄?shù)據都是以字節為單位，所以如果用戶希望讀取的數據位寬是字節的倍數，比如本節實驗，下位機FPGA上傳的ADS127L01采集的數據是FXP<±24,24>類型的信號，正好就是3個字節，所以在判斷之前，我們可以將指定讀取的點數×3，再做比較判斷，這樣讀出來的數據正好能被8整除，通過“抽取一維數組”的方式將8個通道的波形還原出來。

?????? ?LabVIEW里面自帶的“TCP讀取數據.vi”這個函數非常強大，它提供了4種內在讀取模式，分別是Standard、Buffered、CRLF、Immediate這4種模式：

?????? ?這里很多用戶經常搞不清楚這些模式的含義以及用法，這個屬于基本功問題了。下面我們簡單講解一下這4種模式。

1）Standard：標準模式，也是默認模式，因?yàn)檫@個“TCP讀取數據.vi”拖拽到LabVIEW程序框圖里面之后，這個模式參數默認是不顯示的，如果用戶不去手動創建的話，那么默認就是第一個“標準模式”。這種模式下，如果TCP緩沖區里面接收到的字節數量少于指定讀取的長度，那么該VI就是有多少讀取多少，并且產生超時錯誤，雖然產生了超時錯誤，但是讀出來的數據都是有效的，并不妨礙數據本身，只是我們可以通過是否超時來判斷讀取的數據長度是否達到我們指定的長度。這種模式內部存在阻塞機制，直到發生超時退出為止。

2）Buffered：緩沖模式，這種模式相比于標準模式，它的優勢更明顯，那就是當緩沖區里面的字節數據沒有達到指定讀取的長度，那么這個VI讀出來的數據是無效的，TCP數據依然很好的保留在TCP緩沖區里面，通過超時錯誤告知用戶，當前返回的數據可以直接忽略。

3）CRLF：回車換行模式，這個模式帶有一定的協議分段功能在里面，特別適合不定長數據的讀取和解析，比如下位機每次發送的TCP數據有效內容長度不固定，那么可以在TCP發送每包有效數據的尾巴加上CR（回車）LF（換行）結束符，這樣，TCP對等端只需要將讀取長度設置為一個超級大的數，該函數內部自己輪詢TCP緩沖區收到的字節數據，一旦發現有CRLF結束符，立刻輸出當前有效內容，可以看出，這個模式非常適合不定長數據和自定義協議解析等應用。

4）Immediate：立即模式，這個模式是所有模式里面讀取效率最高的，如果用戶將超時設置為0的話，那么實際效果就是，每次執行這個TCP讀取VI的話，緩沖區有多少字節數據，就會立刻讀取出來，不管有沒有超時產生，讀出來的數據都是有效的，這個模式配上LabVIEW里面自帶的隊列函數，可以快速構建出來一個“生產者-消費者”模式，將TCP報文通過隊列存放到計算機內存中。

?????? ?總結：如果想要實現上面指定長度字節數據的讀取、解析和信號波形恢復，應該選擇Buffered緩沖模式最佳，這樣如果下位機FPGA采集的是一個周期性信號，那么只要上位機讀取的點數能夠整除波形周期點數，那么波形圖里面就不會存在左右滑動跳動的不穩定效果了，因?yàn)槲覀冃枰^察一個相對穩定的周期信號，類似示波器周期信號觸發功能一樣。當然了，如果想要測試TCP傳輸?shù)臉O限吞吐率，應該選擇Immediate立即模式，同時還要關閉所有影響CPU效率的代碼，比如波形圖顯示。

?????? ?基于以上分析，編寫的上位機服務器端TCP讀取程序框圖，如圖119-88所示。

圖119-88：利用Buffered緩沖模式讀取下位機FPGA發送的TCP報文數據（指定讀取長度）

?????? ?9）一般情況下，如果下位機FPGA發送的TCP數據吞吐率很高，那么上位機讀取的頻率和每次讀取的字節長度（size_read_U32）要滿足一定的范圍才能保證所有的數據不會丟失，如果每次讀取的字節長度很短，那么需要讀取的速度就要很快，這樣不僅會極大的消耗CPU的資源，還有可能會造成數據溢出丟失；關于這個數值取多少合適，用戶可以根據實際情況做實驗決定。

?????? ?10）“TCP讀取數據.vi”函數讀取返回的數據類型是字節數組，如果從FPGA里面接收到的數據物理意義并不是字節類型，那我們還需要借助“強制類型轉換”函數將原始的字節數組轉換真實的數據。本節實驗下位機FPGA采集的ADS127L01數據類型比較特殊，需要把接收到的字符串先利用“強制類型轉換”函數轉換為無符號U8字節數組，再利用“抽取一維數組”函數把ADS127L01相鄰的3個U8提取出來，然后利用for循環將相鄰3個點變成布爾數組，再進行拼接變成24位布爾數組，接著利用“布爾數組至數值轉換”函數將這個24位的布爾數組變成有符號定點數FXP<±24,24>，最后根據利用公式節點把采集的原始數據轉換成單精度浮點數，單位就是電壓V。其中，公式里面的2.5是基準電壓，3是AMP衰減電路的比例系數。如圖119-89所示。

圖119-89：利用“強制類型轉換”VI轉成U8數組再利用“抽取一維數組”和公式節點將原始AD數據轉換成浮點數

?????? ?提醒：在對24位ADS127L01進行轉換的時候，切記，ADS127L01轉換出來的24位數據是帶符號的，也就是I24（-8388608~8388607），假設ADS127L01芯片電壓輸入量程設置的是±10V，那么-8388608代表-10V，0代表0V，8388607代表+10V。

?????? ?11）當ADS127L01采集到信號之后，我們可以在前面板上放置1個波形圖顯示控件，將FPGA客戶端發送上來的數據以波形的方式呈現出來，但是考慮到實際應用中，如果波形圖控件里面每次顯示的點數過大的話，會導致電腦CPU、內存和顯卡壓力過大，CPU運行速度會降低，這樣不利于TCP快速讀取數據，因此，我們?cè)赥CP-讀線程里面加了兩個控制按鈕，可以人為控制讀取出來的波形是否進行拼接以及是否開啟波形顯示功能，如圖119-90所示。關于這幾個功能的演示，我們?cè)诤罄m(xù)的實驗演示環節里面再給用戶做詳細的介紹。

圖119-90：是否開啟波形顯示和波形首尾拼接功能

?????? ?12）當用戶需要將這個程序停止運行的時候，可以通過TCP發送停止指令給下位機FPGA，讓FPGA內部的TCP Client發送線程進入case為假的分支，也就是停止給上位機服務器發送數據了，同時下位機FPGA里面的“FIFO_TCP_Send_U8”也會自動清空，這樣下次再運行這個上位機程序的時候，采集的又是當前最新的數據了；最后關閉上位機TCP引用句柄，防止出現內存泄漏，如圖119-91所示。

圖119-91：上位機程序停止之前給FPGA下發停止指令再關閉TCP網絡引用句柄

?????? ?注意：細心的用戶發現了我們的“TCP-讀線程”while循環里面有一個禁用結構，里面是ms倍數延時，如圖119-92。這個延時的作用是什么呢？這個ms倍數延時函數主要是用來控制我們的while循環讀取頻率，可以釋放CPU資源。假設，當FPGA采樣率很低的時候，也就意味著上位機PC端接收到的數據吞吐率低，那么我們就沒有必要讓“TCP-讀線程”跑的太快，這樣會極大消耗CPU資源，如果主程序里面還有其他的事情要處理，那么CPU會顯得吃力；如果下位機FPGA采樣率很高的時候，為了避免TCP緩沖區溢出，我們需要以最快的速度將里面的數據全部讀取出來，這時我們可以給ms倍數延時函數賦值0或者直接將這延時函數禁用掉，這樣“TCP-讀線程”這個while循環就會全速運行。

圖119-92：控制TCP讀取速度的ms倍數延時函數

?????? ?13）最后，再來介紹一下這個上位機PC TCP服務器端通信程序前面板上的控件有哪些功能和注意事項，完整的上位機程序前面板，如圖119-93所示。

圖119-93：上位機PC TCP服務器端通信程序前面板

?????? ?上位機程序運行之后，一旦偵聽到下位機FPGA客戶端發來的連接請求后，成功建立連接之后，前面板上的“Running_W”和“Running_R”兩個顯示控制里面的數值就會快速遞增；然后用戶可以通過“sample_rate”控件里面的數值參數控制下位機FPGA里面的采樣率，比如當我們?cè)O(shè)置為3，實際傳遞下去控制的是FPGA前面板上的采樣率控件里面的512KS/s，將24位的ADS127L01數據換算成字節為單位的采樣率的話，也就是1.5MByte/s，這個采樣率其實并不高；所以我們可以將前面板上的“開始/停止采集”和“顯示波形？”兩個按鈕全部點亮，前者是用來通知FPGA啟動采集發送數據，后者是把上位機接收到的波形數據在波形圖控件中顯示出來；然后可以在“size_read_U32”控件里面輸入一個點數，比如512000，也就是512K個FXP<±24,24>點；最后，當我們點擊一下“Send”按鈕之后，上位機PC就會把指令和參數通過TCP下發給FPGA，然后就能看到波形圖里面出現一個長度為512K個點的信號。整個過程可以很好地反應下位機FPGA客戶端采集數據發送到PC服務器端的整個動態展示，更多現象我們?cè)诤罄m(xù)的實驗演示環節再給用戶講解。

?????? ?需要注意的是：雖然本節實驗中用到的ADS127L01產生的數據量，對于我們封裝的ComBlock TCP IP核來說，完全小case；不過對于性能很差的電腦，建議用戶最好把前面板上的“顯示波形？”熄滅關掉，這樣可以節省CPU資源，加快LabVIEW應用程序讀取速度，減少上位機的TCP緩沖區溢出造成的數據丟失。

????? ?7、實驗操作

?? ?7.1、準備工作

?????? ?1）接好硬件設備。

?????? ?將AN706模塊（AD7606）插到黑金AX7103開發板上的J11拓展口上面；然后利用一根CAT5+或者CAT6類網線，一頭接到黑金AX7103開發板第2路網口里面（ETH2），另外一頭接到電腦的網口里面；要想實現FPGA VI在線下載和在線前面板交互式運行，必須使用Xilinx JTAG下載器（不能使用任何第三方Digilent HS系列下載器，比如黑金的紅色下載器本質上就是高仿的Digilent HS1下載器），將JTAG線纜一頭插到黑金AX7103開發板上的JTAG下載口，USB一頭接到電腦上（注意：如果用戶使用的是不帶RJ45網口的超薄筆記本電腦的話，可以在網上買一個雷電轉千兆網口擴展塢，相當于給筆記本擴展了一個RJ45千兆網口，這樣上位機PC（服務器）和下位機FPGA（客戶端）之間的TCP網絡通信實際AX7103與ADS127L01模塊實驗就可以在一臺筆記本上完成了，更方便）；此時，筆記本的設備管理器里面識別出來一個Xilinx JTAG下載器設備，如圖117-94所示。關于Xilinx下載器驅動安裝方法在前面，我們已經給用戶介紹過了，這里不再贅述。實際AX7103與ADS127L01模塊、信號發生器、JTAG下載器和筆記本之間的接線實物圖，可參考圖119-95所示。

? ? ? ? 提醒：黑金并沒有開發ADS127L01這個模塊，市面上能買到的模塊沒有做成黑金那種標準40pin的接口，所以這里需要利用杜邦線將ADS127L01模塊接到黑金AX7103開發板的J11擴展口里面。

?? ?7.2、手動下載bit文件（傳統手動下載方式，效率低，不推薦，跳過，直接看7.3節）

?

?? ?7.3、自動下載bit文件（支持在線前面板交互式運行和調試，效率高，更方便，推薦）

?????? ?接下來，就是見證奇跡的時刻了，大家屏住呼吸哈

?????? ?硬件接好之后，給FPGA開發板上電，然后再點擊一下編譯過的“實驗119-TCP客戶端+24位動態信號采集卡(ADS127L01)-FPGA.vi”FPGA VI前面板左上角的運行箭頭，此時，LabVIEW會在后臺自動將編譯好的bit文件下載到FPGA芯片里面，幾秒之后，奇跡發生了，可以看到就像我們開發的LabVIEW STM32工具包那樣，LabVIEW前面板成功地進入了FPGA在線交互式運行模式，如圖119-115所示。

? ? ? ? 幾秒之后，可以看到上位機“控制面板\網絡和Internet\網絡連接”里面的網卡由斷開狀態變成了連接狀態，如圖119-116所示。說明，上位機識別到了下位機FPGA網絡。

?? ?7.4、準備外部信號函數發生器（產生標準電壓信號給ADS127L01模塊）

?????? ?將外部函數信號發生器的波形設置為Sine正弦，頻率設置為：1KHz，峰峰值設置為±2.5V，如圖119-117所示。

? ? ? ? 那么增益這個參數該怎么設置最合適呢？下面我們給用戶分析一下這個DSA模塊上面的電壓變換過程：由于分壓電路的原因，輸入的信號先除以3，再乘以增益gain才會輸入到ADS127L01芯片差分引腳上面，其中，ADS127L01芯片的參考電壓Vref是2.5V基準電壓，也就是說ADS127L01能實際能采集的輸入信號范圍是±2.5V；所以為了提高采集精度，在已知輸入信號最大峰峰值Vpp范圍的前提下，增益gain可以按照下面的公式進行推算：

Vin/3×gain≤Vref

gain≤3×Vref/Vin≤7.5/Vin

?????? ?其中，Vref=2.5V，Vin是輸入信號峰峰值Vpp的一半。這款I(lǐng)EPE模塊上的gain有3檔可以選擇：2.02、6.6和13.2。所以當輸入的信號Vpp是±2.5V時，根據上面公式計算出來的增益gain理論值是3，所以用戶只能選擇2.02；如果外部信號Vpp是±1V，那么增益可以選擇6.6。理論上，增益越大，ADS127L01采集的效果越好。

?? ?7.5、觀察現象（運行上位機TCP服務器端通信測試程序）

?????? ?1）首先，需要根據下位機FPGA Client VI里面設置的遠程服務器端IP地址和端口，把對等端上位機的網絡地址也做相應的設置，如圖119-118所示。這里，上位機服務器端IP是192.168.1.10，端口是1024.

? ? ? ??2）為了提高TCP的極限傳輸吞吐率，建議將上位機網卡里面的“傳輸緩沖區”和“接收緩沖區”深度改到最大值2048，如圖119-119所示。

? ? ? ? 3）為了測試下位機FPGA Client客戶端與上位機服務器端是否建立起網絡通信，最簡單的辦法就是利用Windows系統自帶的cmd命令窗口，利用ping指令來測試下位機FPGA，比如這里，我們可以輸入ping 192.168.1.16，如圖119-120所示。可以看出，下位機FPGA對于上位機的ping指令立馬做出了回應。提醒：如果用戶ping指令沒有反應，也可以點擊一下下位機FPGA VI前面板上的“reset”按鈕對TCP IP核復位一下即可。

? ? ? ? 4）為了驗證下位機FPGA DAQ Client客戶端程序的功能是否符合前面的預期設計，需要一個對等端，比如本節實驗需要一個上位機作為服務器端來與下位機FPGA進行網絡測試。這里測試用到的上位機TCP服務器端程序也是利用LabVIEW編寫的，無論是執行效率還是靈活性還是可閱讀性都是最強的。

?????? ?5）打開運行上位機TCP服務器端通信測試程序，位于項目瀏覽器“我的電腦”下面的“實驗119-TCP服務器端+24位數據采集卡(ADS127L01)-PC.vi”，如圖119-121所示。

? ? ? ? 6）運行上位機程序之后，可以看到下位機FPGA Client VI前面板上的兩個指示燈控件點亮了，說明上位機PC服務器端偵聽到了下位機FPGA發起的連接，并成功建立起了TCP網絡通信，如圖119-122所示；同時，上位機VI前面板上的“Running_W”和“Running_R”顯示控件里面的數字快速增加，說明上位機TCP讀線程和寫線程運行起來了。

? ? ? ? 7）運行上位機程序之后，按下“work_mode”按鈕點亮，將ADS127L01設置為高分辨率工作模式；在輸入控件“gain”里面輸入0，相當于將ADS127L01模塊的增益電路放大系數設置為2.02倍；在輸入控件“sample_rate”里面輸入0，相當于等效的采樣率是64KS/s<=>192KB/s（ADS127L01位寬是24位）；因?yàn)楸竟?jié)實驗我們直接通過信號發生器輸出的正弦信號，所以不需要恒流源激勵，如果用戶外接的是IEPE無源傳感器，那么可以輸出幾個mA的電流出去，這里不需要恒流源功能，因此，可以按下“Source_ENA”按鈕點亮；參數設置完成后，可以按下“波形顯示?”按鈕，這樣后面就能在波形圖里面看到每次讀取的Sine信號了；再在輸入控件“size_read_U32”里面輸入每次從PC端的TCP FIFO緩沖區里面需要讀取的數據長度，由于前面我們?cè)O(shè)置的采樣率不高，所以這里輸入的讀取長度相對自由一些，比如我們?cè)O(shè)置512000，也就是每個通道都準備讀取512K個點，就是每次讀取1.5M個Byte；最后再按下點亮“開始/停止采集”這個按鈕。

?????? ?當一切設置就緒后，點擊一下前面板上的“Send”發送按鈕（這是一個觸發型的控件），每點擊一次，上位機（服務器端）都會把前面板上設置的這些參數轉換成字節數組通過TCP下行通道發送給下位機FPGA（客戶端），當FPGA接收完成并解析出來指令和參數后，會立刻把采集到的Sine信號通過TCP上行通道源源不斷的發送給上位機PC。

?????? ?此時前面板上出現了10個周期的波形，每個周期的點數是512個點，但是我們明明設置的采樣率是64KS/s，為什么采樣率變成了512KS/s，這是因?yàn)椴蓸勇屎驮鲆孢@兩個參數的更新，需要發送復位指令才可以生效，于是，我們點亮前面板上的“RST_P_ADS127L01”這個按鈕，然后再點擊一下“Send”按鈕，此時，Buffer內存池“Buffer_Valid_Length_U8[]”里面沒有數據增長了，因?yàn)橄挛粰C(jī)ADS127L01處于復位狀態，不會采集數據，如圖119-123所示。

? ? ? ? 然后我們?cè)傧纭癛ST_P_ADS127L01”這個按鈕，再次點擊一下“Send”按鈕，此時，大約8s之后出現的新波形數據，如圖119-124所示。并且波形周期數變成了80個，恰好證明了下位機ADS127L01的采樣率變成了64KS/s。并且，傳輸過程非常穩定，說明下位機FPGA通過ADS127L01采集到的所有數據沒有發生溢出或者丟失，上位機全部接收到了。

? ? ? ?實際觀察到的情況是：每隔8s，TCP緩沖區清空一次，同時，波形圖里面的曲線會刷新一次，這是因?yàn)橄挛粰C(jī)FPGA的采樣率是192KB/s（64KS×3），上位機LabVIEW程序每次批量讀取1.536MB數據，所以刷新周期就是8s。

?????? ?我們將波形圖里面的曲線進行放大，比如，將橫坐標設置為512個點進行顯示，可以看到，正好有8個周期的正弦曲線在里面，因?yàn)橥獠?/strong>Sine信號頻率是1KHz，ADS127L01采樣率設置的是64KS/s，所以每個周期的采集量化點數就是64個，因此，512個點就是8個周期信號。再來看看幅度對不對，外部信號峰峰值是±2.5V，而ADS127L01模塊的采集范圍是正負2.5V，采集到上位機的FXP<±24,24>經過公式轉換之后變成了±2.48V，這個分析結果正好與上面圖119-124完全匹配上了，說明我們編寫的下位機FPGA程序和上位機程序都是完全正確的。

?

?????? ?實際上，當下位機FPGA接收到上位機通過TCP下發的指令和參數后，也可以在下位機FPGA Client VI前面板上看到這些控件參數自動發生更新了，并且下位機FPGA VI前面板上的“溢出點數”始終為0，說明原始的ADC FIFO沒有數據溢出，也就不存在丟點，非常好，如圖119-125所示；同時，Windows任務管理器里面顯示的網絡使用率是0.16%，如圖119-126所示，換算一下就是：1Gbps×0.16/100=1.6Mbps=200KB/s，符合預期。算上TCP包頭、MAC、IP地址和CRC等信息，大于有效數據的192KB/s完全合理。

? ? ? ??注意：如果用戶按下上位機VI前面板上的“拼接”按鈕，可以將TCP讀取的所有波形進行收尾拼接相連，但是如果讓這個LabVIEW上位機程序一直運行著，過一會會彈出一個錯誤提示：系統內存不足，請釋放內存空間。這是因?yàn)槲覀冊诔绦蚩驁D里面開啟了波形首尾拼接功能，隨著時間的延長，程序框圖里面的數組長度和波形里面的數據量越來越大，一旦超越了LabVIEW軟件本身的承受能力，就會導致LabVIEW報警甚至卡死崩潰。所以，一般情況下，我們都是人為控制一下程序框圖里面的數組長度以及波形控件里的數據點數，不能太大，否則不僅會造成計算機卡頓甚至造成軟件崩潰；或者利用“生產者-消費者”模式將從網絡緩沖區里面讀取到的TCP數據轉移到隊列里面，本質上相當于從網卡轉移到計算機內存里面，因?yàn)橛?jì)算機內存一般都很大，而計算機網絡緩沖區則很小，因此這種方式可以實現數據流盤和無損回放。

?

?????? ?8）下面我們來提高一下FPGA采樣率，看看會有什么情況發生：首先，將輸入控件“sample_rate”里面的0改成1，相當于等效的采樣率提高了2倍：128KS/s<=>384MB/s（ADS127L01位寬是8位）；按下“波形顯示?”按鈕，這樣后面就能在波形圖里面看到每次讀取的Sine信號了，熄滅“拼接?”按鈕；其他參數保存不變，比如，輸入控件“size_read_U32”里面還是輸入512000，也就是每個通道都準備讀取512K個點，換算成字節的話，就是每次讀取1.536M個Byte（點數×3）；“開始/停止采集”這個按鈕要一直點亮。

?????? ?當一切設置就緒后，點擊一下前面板上的“Send”發送按鈕（這是一個觸發型的控件），每點擊一次，上位機（服務器端）都會把前面板上設置的這些參數轉換成字節數組通過TCP下行通道發送給下位機FPGA（客戶端），當FPGA接收完成并解析出來指令和參數后，會立刻把采集到的Sine信號通過TCP上行通道源源不斷的發送給上位機PC。

?????? ?此時，下位機FPGA Client VI前面板上的“sample_rate”采樣率變成了128KS/s，如圖119-127所示，說明上位機下發的TCP參數和指令成功了，并且“溢出點數”始終為0，說明下位機FPGA TCP上行通道即使384KB/s傳輸速度下，依然穩健，沒有發生數據丟失。

? ? ? ? 同時，上位機依然能夠全部接收FPGA上傳的全部波形數據，即使下位機FPGA里面的采樣率提高到了128KS/s，下位機FPGA實際采集到的所有Sine正弦信號依然沒有發生溢出或者丟失，上位機全部接收到了，如圖119-128所示。

? ? ? ??注意：修改后的采樣率并沒有生效，用戶需要像前面那樣，先發送一次ADS127L01復位指令然后再進行采集就對了，切記?。?！

?????? ?上位機前面板上的波形圖經過4s刷新一次，這是因?yàn)橄挛粰C(jī)FPGA的采樣率是128KB/s，上位機LabVIEW程序每次批量讀取1.536MB數據，所以刷新周期就是4s，相當于0.25Hz的刷新率；波形圖里面的Sine信號基本上處于不變狀態，這是因?yàn)锳DS127L01采樣率跟外部信號的頻率整除關系，用戶可以嘗試改變一下外部Sine信號的頻率或者幅度就能看到上位機Sine曲線明顯變化了。

?????? ?我們將波形圖里面的曲線進行放大，比如，將橫坐標設置為1024個點進行顯示，可以看到，正好有8個周期的正弦曲線在里面，因?yàn)橥獠?/strong>Sine信號頻率是1KHz，ADS127L01采樣率設置的是128KS/s，所以每個周期的采集量化點數就是128個，因此，1024個點就是8個周期信號。

?????? ?此時，可以看到當前時刻Windows任務管理器的以太網傳輸速度，網絡吞吐率變成了0.32%，如圖119-129所示，換算一下就是：1Gbps×0.32/100=3.2Mbps=400KB/s。算上TCP包頭、MAC、IP地址和CRC等信息，大于有效數據的384KB/s完全合理。

? ? ? ? 9）下面我們進一步提高FPGA采樣率，看看會有什么情況發生：先將輸入控件“sample_rate”里面的1改成3，相當于等效的采樣率提高了4倍：512KS/s<=>1.5MB/s（ADS127L01位寬是24位FXP<±24,24>）；其他保持不變，比如，“波形顯示?”按鈕處于點亮狀態，這樣后面就能在波形圖里面看到每次讀取的正弦信號了；“拼接?”按鈕依然設置為熄滅狀態，防止內存溢出；輸入控件“size_read_U32”里面的512000，也就是1.536M個點保持不變，換算成字節的話，就是每次讀取1.536M個Byte（點數×3）；“開始/停止采集”這個按鈕要一直點亮。注意：修改后的采樣率并沒有生效，用戶需要像前面那樣，先發送一次ADS127L01復位指令然后再進行采集就對了，切記?。?！

?????? ?設置完成后，再點擊一下前面板上的“Send”發送按鈕（這是一個觸發型的控件），每點擊一次，上位機（服務器端）都會把前面板上設置的這些參數轉換成字節數組通過TCP下行通道發送給下位機FPGA（客戶端），當FPGA接收完成并解析出來指令和參數后，會立刻把采集到的Sine信號通過TCP上行通道源源不斷的發送給上位機PC。

?????? ?此時，下位機FPGA Client VI前面板上的“sample_rate”分頻系數變成了1，如圖119-130所示，說明上位機下發的TCP參數和指令成功了，并且“溢出點數”保持為0，說明下位機FPGA TCP上行通道即使1.536MB/s傳輸速度下，依然穩健，沒有發生數據丟失。

? ? ? ? 通過觀察“溢出點數”控件數值一直保持為0，說明即使下位機FPGA里面的ADS127L01采樣率提高到了512KS/s，F(xiàn)PGA采集的信號數據沒有溢出和丟失；上位機讀到的Sine信號依然是連續的，如圖119-131所示。這是因?yàn)槲覀兎庋b的TCP Client傳輸帶寬吞吐率最大是95MB/s，加上上位機沒有什么復雜的解析和算法，能及時讀走TCP FIFO緩沖區里面的數據，所以就沒有產生數據溢出或者丟失。

? ? ? ??我們將波形圖里面的曲線進行放大，比如，將橫坐標設置為5120個點進行顯示，可以看到，正好有10個周期的正弦曲線在里面，因?yàn)橥獠?/strong>Sine信號頻率是1KHz，ADS127L01采樣率設置的是512KS/s，所以每個周期的采集量化點數就是512個，因此，5120個點就是10個周期信號。幅度沒有變化，峰峰值依然是±2.5V。

?????? ?此時，網絡吞吐率變成了1.3%，如圖119-132所示，換算一下就是：1Gbps×1.3/100=13Mbps=1.625MB/s。算上TCP包頭、MAC、IP地址和CRC等信息，大于有效數據的1.536MB/s完全合理。

? ? ? ? 10）當然，感興趣的用戶，還可以將外部信號源輸出的Sine信號峰峰值變小，然后嘗試加大增益系數，看看采集到的波形是否存在失真。

?? ?7.6、實驗分析（至關重要）

?????? ?1）本節實驗因?yàn)橄挛粰C(jī)FPGA的采樣率不高，遠遠小于我們封裝的純FPGA TCP協議棧的極限帶寬，加上上位機沒有什么復雜的算法，所以即使把采樣率提到最大，依然不會溢出或者丟點。

?????? ?2）如果某些用戶的電腦性能一般，可以將上位機PC程序前面板上的“波形顯示”功能關閉掉，這樣可以進一步提高上位機的TCP讀取效率，以保證下位機FPGA Client ADC采集的數據不會溢出丟失。

?????? ?3）重要結論：只要上位機TCP讀線程足夠快，就不會發生下位機FPGA FIFO溢出，所有采集的數據都可以通過TCP網絡傳輸?shù)接?jì)算機內存里面來；本節實驗我們測試的24位ADS127L01芯片最大采樣率512KS/s，換算成小bit，也就是24/8×512K×8bps =12.288Mbps，遠小于我們封裝的FPGA TCP IP核底層協議支持的800Mbps吞吐率。

?????? ?4）有些細心的用戶發現了，如果上位機每次讀取長度不是采樣率與實際信號的整數倍時，上位機波形圖里面的鋸齒波就會出現左右滑動，而不是一個穩定狀態，這個跟示波器原理類似，上位機要想穩定的顯示出來，每次從TCP網絡緩沖區里面讀取的點數就需要滿足整除。

?????? ?5）一定要把上位機影響CPU和網絡性能的軟件全部關閉，特別是todesk、teamview、向日葵等。

????? ?8、手動固化FPGA VI程序（傳統手動固化方式，效率低，不推薦，跳過，直接看第9節）

????? ?9、自動固化FPGA VI程序（右擊VI直接自動下載固化，效率高，更方便，推薦）

?????? ?當我們借助LabVIEW FPGA強大的在線交互式運行前面板調試完FPGA VI程序后，就可以將這個FPGA VI進行批量部署了，也就是把編譯出來的FPGA原始bit文件轉成mcs或者bin文件固化到FPGA開發板上的Flash芯片里面。

?????? ?前面第8節我們向大家介紹了可以通過Vivado手動將FPGA bit文件固化到Flash芯片里面，但是那個方法過于復雜，操作起來非常不方便！感興趣的用戶可以自行了解一下即可，無須深入學習第8節，除非是一種特殊的情況，那就是你設計的FPGA產品賣給了你的用戶，當你的FPGA bit文件升級了，你把最新的bit文件發給遠在其他城市的客戶，需要將這個bit文件重新固化到你的FPGA板子里面去，但是你的客戶又不懂LabVIEW，此時，你可以教他如何利用Vivado進行手動下載和固化。

?

?????? ?為了讓我們的LabVIEW My FPGA工具包，跟NI FPGA硬件開發有著相同的用戶體驗，我們將整個FPGA bit文件到mcs/bin文件格式的轉換、下載器速度的設置以及各種Flash芯片的選擇，全部在后臺自動完成，極大的方便了用戶的使用！??

?????? 需要注意的是：有些廠家做的FPGA板子為了降低硬件成本，實際焊接的Flash芯片跟其提供的說明書有時候?qū)Σ簧?，?dǎo)致固化總是不成功，此時，保險起見，最好用眼睛實際觀察一下FPGA板子上Flash芯片的具體型號和廠家，這種情況時有發生！經驗之談、少走彎路！

?????? ?下面進入實戰操作：將“實驗119-TCP客戶端+24位動態信號采集卡(ADS127L01)-FPGA.vi”FPGA VI固化到黑金FPGA開發板的Flash芯片里面。

?????? ?1）首先根據黑金提供的FPGA開發板原理圖找到上面的Flash芯片具體型號，比如黑金AX7103開發板上的Flash芯片都是N25Q128，如圖119-143所示?？梢钥闯?，這款Flash容量是128Mbit，換成大B就是16MByte。

? ? ? ? 2）然后找到黑金FPGA開發板AX7103對應的終端模板文件所在的路徑，如圖119-144所示。到這個文件夾里面找到xdc約束文件，打開xdc文件，發現里面定義了這句話：set_property BITSTREAM.CONFIG.SPI_BUSWIDTH 4 [current_design]，如圖119-145所示，那就意味著FPGA VI編譯生成的bit文件內部將讀寫位寬設置的是x4模式。也就是當FPGA上電從Flash里面可以通過SPI x4模式并行讀取，提高了bit文件加載和啟動速度。

? ? ? ? 通常情況下，只要FPGA板子上的Flash芯片引腳支持x4的話，建議大家在xdc約束文件加上set_property BITSTREAM.CONFIG.SPI_BUSWIDTH 4 [current_design]這句話，這樣后續FPGA程序加載啟動速度更快，體驗更好！

?????? ?3）知道了上面的信息，我們就可以在LabVIEW FPGA VI固化頁面的下拉列表里面選擇對應的類型即可。右擊該終端下編譯過的“實驗119-TCP客戶端+24位動態信號采集卡(ADS127L01)-FPGA.vi”FPGA VI名稱，選擇菜單里面的“Download Bit to Flash”，如圖119-146所示；然后在彈出來的頁面里面，F(xiàn)lash芯片型號選擇N25Q128；容量設置為16MByte；SPI數據讀寫位寬選擇x4模式，如圖119-147所示。

? ? ? ? 4）最后，點擊頁面“Download”下載按鈕，出現一個bit文件下載進度條，如圖119-148所示；大約等待幾十秒，會彈出Flash燒寫成功提示框，如圖119-149所示。然后將黑金FPGA開發板重新上電，就能看到先前我們編寫的“實驗119-TCP客戶端+24位動態信號采集卡(ADS127L01)-FPGA.vi”FPGA VI程序成功的被加載和運行了。

????? ?10、總結

?????? ?本節實驗內容寫的非常細致，難度不大，因?yàn)樯婕暗胶芏嘞挛粰C(jī)FPGA TCP Client客戶端和上位機PC服務器端通信的知識點和內容，用戶需要細心學習研究。在學習研究本節實驗之前，有些用戶是跳著看的，建議大家最好先把本章前面的TCP基礎內容看一遍，否則有些概念都不清楚的話，是很難真正掌握LabVIEW FPGA下的TCP網絡設備開發的。

?????? ?本節實驗重點需要理解和掌握純FPGA TCP總線通信過程、原理；學會我們封裝的下位機FPGA TCP Client Socket CLIP里面的讀寫通道的調用及其注意事項；復習前面我們學過的24位ADC芯片ADS127L01采集線程的編寫以及DAC7512E+XTR111恒流源的基本原理；掌握控制ADS127L01采樣率的編程方法；學會接收并解析上位機下發的指令和參數；熟練使用FIFO四線握手制編程方式；最后就是學習和掌握LabVIEW上位機軟件自帶的TCP函數選板里面的所有函數（VI）的功能和注意事項，做到熟練使用。

?
