在0232這張ppt中，Sansen直接給出了傳遞函數的詳細公式，然后畫出了主、次極點以及零點關于CDG的變化圖。

N管和P管在小信號中是并聯關系，可以等效成一個管子。

像這種帶s的表達式，往往使用的是時間常數法，算s前的系數。因?yàn)閟肯定是由電容C帶來的，只要分析RC時間常數就可以了，也就是說看電容兩端看過去的等效電阻。

吳老上課也提到過，這里有很多的τ，什么這個開路，那個短路，繞來繞去的，根本聽不懂。

其實背后的原理是Middlebrook的額外元件定理，或許也可能是別的名字，因?yàn)樽钤鏐ode就有過相關的研究。

CDG開路時，CL兩端的等效電阻是ro

CL開路時，CDG兩端的等效電阻約是gmroRs也就是AV0*Rs

于是分母上s的系數出來了。

CL短路時，CDG兩端的等效電阻是Rs。

CDG開路時，CL兩端的等效電阻是ro。

于是分母上s2的系數就等于上面兩個時間常數的乘積。

當然，如果用另外一種形式，CDG短路時，CL兩端的等效電阻是1/gm，CL開路時，CDG兩端的等效電阻是gmroRs，相乘得到同樣的結果。這兩種方式的結果必然一樣。

零點相當好找，將Vout置零，也就是虛短，那么CL和ro上沒有電流，CDG的電流全部由mos電流提供，并且方向是相反的，故產生一個右零點gm/CDG。

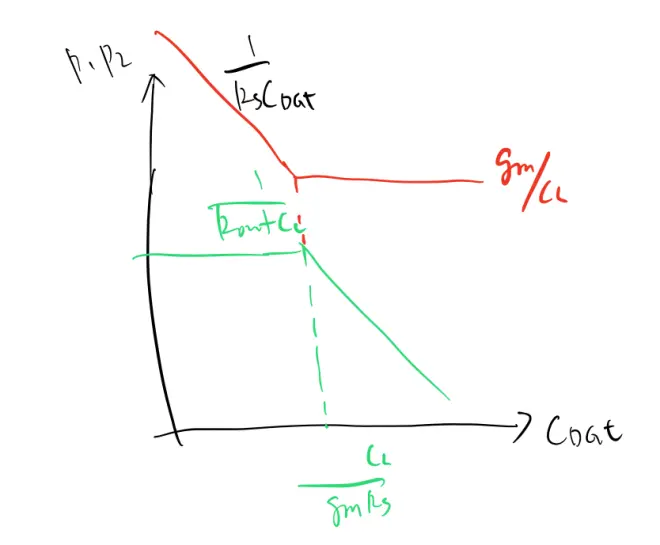

有了表達式，假設極點分離，很容易寫出兩個極點的表達式：

顯然，拐點是CDG=CL/gmRs

這個拐點是比較特殊的，為什么CDG為這個值的時候恰好是拐點呢？

我的理解是，這個值體現了T和1的關系，當環路增益大于1的時候，反饋起作用，GBW就是由1/RS*CGD決定，環路增益小于1的時候，反饋不起作用，GBW由gm/CL決定。

假定CL遠大于CDG，那么環路增益為

畫出T的圖像是這樣的：

當1/RSCGD跑在gm/CL前面時，T在ω<gm/RL的部分就大于1，于是這個電路就表現得像一個積分器，單位增益帶寬自然是1/RsCDG。

當1/RSCGD跑到gm/CL后面時，T永遠小于1，反饋不強，甚至可以忽略掉這個反饋，視CDG為開路。顯然GBW=gm/CL。
