Dragon talon 龍3裝機教程

2022-01-31 11:01 作者:77RC-固定翼FPV 0人讀過 | 我要投稿

一套完整pnp展示

說明書1，已經標注常規的安裝示意

說明書2

配件包1

配件包2

電裝和分電板

先安裝V尾，需要用小刀削掉多余部分

第二個V尾同理

副翼翼尖，需要小刀切開

涂抹泡沫膠，等待膠水不粘手以后粘合

電池倉蓋子

圖傳倉蓋子

依次涂抹膠水固定提手

注意區分方向

翼尖安裝好的樣子

舵角安裝，先涂抹好膠水

碳棒也要涂抹好膠水，然后固定

副翼和v尾舵角有區別，需要注意

v尾舵角同理

電池板同樣涂抹膠水固定

v尾涂抹膠水固定

機身部分也需要膠水

機尾滑橇安裝方法一樣

v尾安裝好以后，縫隙可以填充膠水

舵機安裝相對比較簡單，確定好中立點位置即可膠水固定

電機座燈焊接，注意顏色區分，花線接gnd

接反燈不會亮，不會燒

翼尖航燈固定方式，使用大頭針固定

走線放入線槽即可

可以使用透明膠帶固定

航燈燈罩

對應裁剪好，泡沫膠固定

穿過機身以后整理線材，尼龍螺絲固定好機翼

麻雀3飛控安裝方式

司南L+安裝方式

帶pmu可以直接由底板給飛控供電

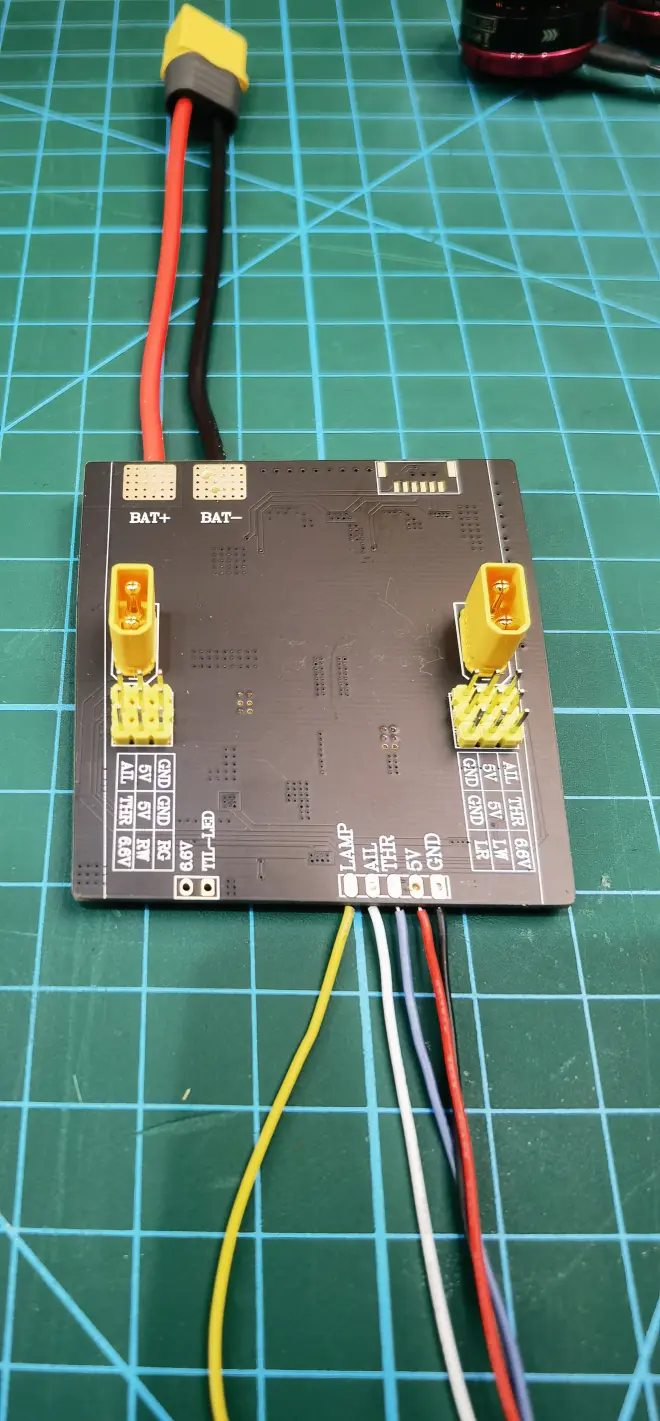

接線方式。黃線?LAMP是航燈控制線，接飛控空閑通道，定義一個3段開關控制。白線AIL是接副翼，藍線THR是油門通道，紅黑線給舵機供電。航燈定義，6.6v是供電，RW是右邊白色電機燈，RG是右邊翼尖綠色燈。LW是左邊白色電機燈，LR是左邊翼尖紅燈。航燈插頭為3p杜邦頭，雙線位置接6.6v，已經焊接的燈為翼尖燈，電機座燈需要自行焊接。

航燈效果

gps安裝

圖傳安裝也很簡單

對應槽位，插入即可

天線座也需要膠水固定，天線延長線需要單獨固定

接線，整理好即可

pnp全重大概476g
