一.? 用途

適用于直流操作的繼電保護和自動控制線路中，作為信號指示用，有多組動合保持觸點。滿足現場指示和遙信要求。

二.? 技術參數

? ? 1.? 啟動信號額定值：直流電流型：10mA~4A．直流電壓型：220VDC、110VDC、48VDC、24VDC。
? ? 2. 輔助電源電壓：220VDC、110VDC、48VDC。
? ? 3. 動作值：電流型：10mA~4A；電壓型：不大于60%額定電壓。
? ? 4. 復歸值：不大于90%輔助電源電壓。
? ? 5.?電流型信號繼電器信號啟動回路可長期接通2A電流，瞬時(小于1000ms)可接通4A；電壓型信號繼電器信號啟動回路可長期接通1.2倍額定電壓。
? ? 6. 動作時間：在額定狀態下，不大于15ms。
? ? 7. 啟動回路功耗：電流型：接通期間小于3W。電壓型：接通期間小于1W。
? ? 8. 輔助電源回路：小于1W。
? ? 9. 觸點容量：可長期接通3A，可斷開250VDC? τ=5ms? 50W有感直流負載；可斷開250VAC? COSΦ=0.4? 250VA交流負載。
? ?10. 絕緣電阻：用開路電壓為500V的兆歐表測量繼電器外殼與外露帶電端子之間，絕緣電阻值大于300MΩ。
? ?11. 介質強度：繼電器外殼與外露帶電端子之間，能承受2KV(有效值)50Hz試驗電壓，歷時1分鐘無擊穿或閃絡現象。

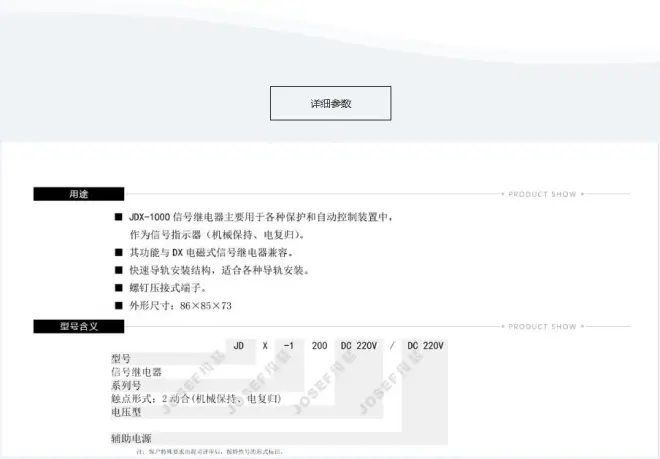

三.? ?型號含義

?JDX-1000
系列型號：
JDX-1100信號繼電器；
JDX-1200信號繼電器；
JDX-1300信號繼電器；
JDX-1210信號繼電器；
JDX-1220信號繼電器；
JDX-1001信號繼電器；
JDX-1002信號繼電器；
JDX-1003信號繼電器；
JDX-11信號繼電器；
JDX-12信號繼電器；
JDX-13信號繼電器；

四，接線圖

五， 外形尺寸

?訂貨須知：

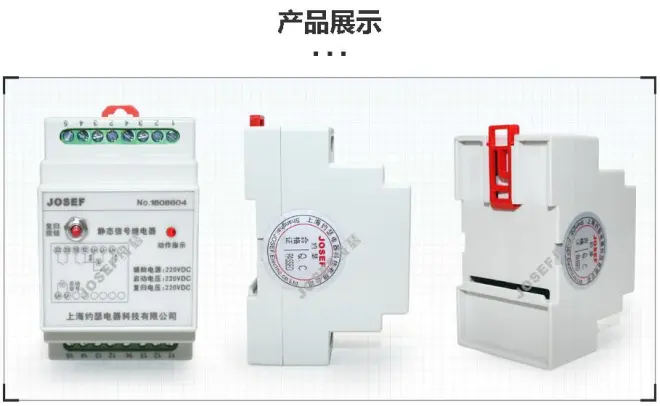

JDX-1100/DC220V靜態信號繼電器

訂貨時須注明繼電器型號規格、輔助電源供電方式及整定范圍、結構形式代號、板前或板后接線方式、數量及其它要求.

上海約瑟繼電器事業部
