在多剛體系統動力學分析中，若需要是機構具有確定的運動條件，需要滿足一定的自由度問題，今天給大家介紹一下ABAQUS中多剛體系統自由度的計算問題。

下面我們先來回顧一下《機械設計》中關于平面機構的自由度問題。由于一般機構的原動件都是與機架相連的，對于這樣的原動件，一般只能給定一個獨立的運動參數。所以在此情況下，為了使機構具有確定的運動，則機構的原動件數目應等于機構的自由度的數目，這就是機構具有確定運動的條件。當機構不滿足這一條件時，如果機構的原動件數目小于機構的自由度，機構的運動將不完全確定。當原動件數大于機構的自由度，則將導致機構中最薄弱的環節的損壞。不過當機構原動件的數目小于機構的自由度時，機構的運動也并不是毫無規律地隨意亂動，而這時機構的運動將遵循最小阻力定律，即優先沿阻力最小的方向運動（摘自西北工業大學機械原理及機械零件教研室主編的《機械原理》）。

自由度的計算方法：

接下來以下圖平面四連桿機構為例，介紹機構自由度數的計算方法：

平面空間中一個構件的自由度數為3，現共有4個構件，其中d為機架，固定于地面，則活動構件數目為3，共有四個轉動副，每個轉動副提供兩個約束，則其自由數為：

其中曲柄為原動件，原動件數目正好等于自由度數，機構具有確定運動。

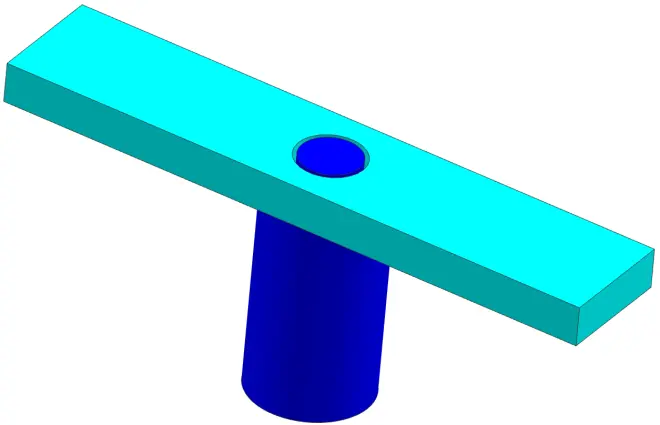

那么，對于在ABAQUS中進行多剛體系統動力學分析而言，其自由度的計算該如何進行？以下圖兩構件模型為例。

對于空間三維模型，一個零件具有6個自由度，即三個平動自由度和三個轉動自由度，那么，上圖中在自由狀態下共有12個自由度。在interaction模塊，將青色部件與藍色部件設定為剛體，為青色部件與藍色部件之間添加轉動副，在Load模塊對下側剛體施加固定約束。其中，轉動副自由度會引入5個約束，固定約束會引入6個約束。則系統自由度數為：

因此模型具有確定的運動，通過分析可得如下位移云圖：

如果部件數量較多，對多剛體系統進行動力學分析時，自由度的計算將會較為繁瑣，此時可通過剛?cè)狁詈线M(jìn)行分析。
