目前高校給排水專業建排方向的課程設計大多還是依賴于傳統的模式。

傳統教學模式

下發任務書 ? 學生設計 ? 繪圖 ? 上交 ? 老師評分

傳統教學模式局限性

1缺乏創新

學生在設計的過程中大多數只會因循守舊“參考”前輩的設計

2效果不明

在自己的設計中很難結合實際工程，不清楚自己的設計最終會呈現什么樣的效果

3評分受限

老師在評分的過程中也會因?yàn)閿?shù)量的繁多難以面面俱到

北京歐倍爾結合多個高校的實際教學需求及各一線教師的建議，推出了這款旨在解決建排設計痛點的軟件——建筑給排水設計系統。

建筑給排水設計系統

軟件設置

軟件以實際工程跟教學設計結合為主輔以多維度的評分系統，整體分為四個系統：給水系統，消防系統，排水系統，雨水系統。

軟件優點

靈活度高

多種設計方法可以靈活選擇，不局限于固定的操作流程，題目的設置緊扣學生知識盲點。

學習門檻低

學習門檻低，不需要進行專門的使用培訓即可上手，不存在無法操作的情況。

知識體系搭建完善

從前期設計到后期工程施工全流程展示，多方式體現包括三維建模，視頻，圖片，動畫等多形式，滿足學習需要。

層分度高

多層次的評分體系，對設計時間設計成本的考核充分結合實際情況，創造真實的設計體驗。

給水系統分為四個功能區：三維多樣展示部分、管網設計部分、統計參數部分、知識點部分。

01三維多樣展示部分

三維多樣展示了線框展示、建筑展示、管道展示三個形態的建筑物及管道模型。

//?框線模式

建筑物主體采用半透設計，能夠看到內部設計的管道；

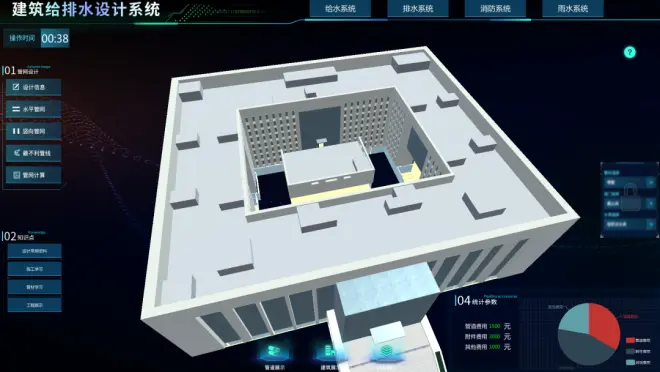

//建筑展示

可以對建筑的外觀進行整體性的學習；

//?管道展示

可以對設計的管道結構進行直觀具體的考察。

02管網設計部分

管網設計部分依照給水系統的計算流程而設計步驟，設計信息部分相當于任務書的下發，在其中可以看到關于設計的具體信息。

為提高區分度，內置四種常見給水方式的選擇，不同的選擇對應相應的模型及相關計算流程考點的變化，確保增加軟件的可操作性，可以進行多次數的使用。

該部分預先對設計圖紙進行處理，在保證真實性的同時進行外觀優化，確保能在軟件內對圖紙內容清晰可見。

通過點擊在圖紙上預設的管網來進行水平管網的設計。在三維模型中進行豎向管網的設計，從而形成完整的建筑給水系統。

在完成設計后，統計參數區會根據設計自動生成管道數量，附件數量，各部分費用占比等數據。

完成設計后管道附件進行解鎖，在其中可以進行管材的選擇：鑄鐵管，鋼管，復合管，塑料管等

閥門水表的選擇：閘閥，蝶閥，止回閥，濕式水表等

在三維場景中選擇最不利管線，軟件將自動對管段進行編號，將相關數據填充到后續管網計算部分。

03管網計算部分

在管網計算部分，我們減少不必要的手動計算步驟，只需要對相關參數進行填寫，軟件便會自動進行相應的計算，并生成水力計算表。

04知識點部分

在知識點部分，結合實際學習需要，內置多種資料，包括設計國標，施工過程學習等。

運用多種多媒體形式加深對給水系統從設計到施工全流程。

更在最后工程展示部分對該實際采樣建筑物的設計進行全方位還原，使學生在自己設計完成后與設計院所做的設計進行對照。
