4033(GH33)沉淀硬化型變形高溫合金”

?

“ GH4033(GH33) 相近商標(biāo)”

ЭЙ437Б，ХН77ТЮР(俄羅斯）

?

“GH4033(GH33)簡介”

GH4033是高溫合金，以鎳-鉻為基體，添加鋁、鈦構(gòu)成γ，相彌散強化合金，在700~750℃具有滿足的高溫強度，在900℃以下具有杰出的抗氧化性。該合金、加熱工功能杰出，主要供應(yīng)熱軋棒及盤坯料，應(yīng)用于發(fā)起機轉(zhuǎn)子零件。

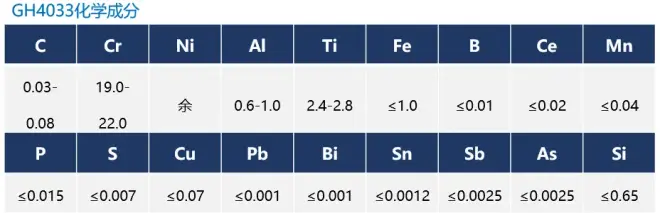

“GH4033(GH33)品種規(guī)格與供應(yīng)狀況”

　　供應(yīng)d20~55mm的熱軋圓棒材。冷拉棒材供應(yīng)下列品種：直徑d8~45mm圓棒、邊長為d8~30mm方棒，內(nèi)徑圓直徑d8~36mm的六角形棒材。還供應(yīng)直徑不大于600mm，高度60~150mm的鍛制圓餅，外徑200~800mm、內(nèi)徑50~600mm，高度60~250mm的環(huán)坯，以及直徑20~300的熱軋和鍛制棒材。焊絲可供應(yīng)直徑為0.2~10mm絲材。葉片用棒材以軋制態(tài)供應(yīng)，其表面應(yīng)全部磨光或車光。冷拉棒以固溶處置后酸洗或磨光或冷拉狀況交貨。圓餅以鍛態(tài)、表面經(jīng)打磨后供應(yīng)。焊絲以靜態(tài)、半硬態(tài)、固溶處置加酸洗、光亮固溶處置成盤交貨，也可直條交貨。

?

“GH4033(GH33)熔煉與鑄造工藝”

　　選用電弧爐、電弧爐+電渣或真空電弧重熔、非真空感應(yīng)爐+電渣或真空電弧重熔、真空感應(yīng)爐+電渣或真空電弧重熔工藝熔煉。

?

“GH4033(GH33)其他概略與特別懇求”

該合金大量應(yīng)用于渦輪發(fā)起機高溫部件，主要用作渦輪作業(yè)葉片、渦輪盤及其他高溫承力部件，是國內(nèi)外已有成熟運用經(jīng)歷的合金之一。該合金在熱軋及鑄造時君應(yīng)留意再結(jié)晶問題，它構(gòu)成晶粒不平均及粗晶的傾向較大，易發(fā)生粗晶廢品。此外，應(yīng)嚴(yán)峻操控消費工藝，防止出現(xiàn)700℃拉伸塑性下降的現(xiàn)象。

?

“GH4033(GH33)物理功能 ”

密度：ρ=8.2g/cm

熔點：—

?

“金相安排構(gòu)造”

　　該合金在固溶狀況為單相奧氏體安排，有微量的TiC、TIN[Ti(C、N)。

?

“工藝功能與懇求”

1、該合金熱加工功能杰出，鑄造加熱溫度1140℃，終鍛950℃。

2、該合金的晶粒度均勻尺寸與鍛件的變形水平、終鍛溫度親密相關(guān)。

3、合金在固溶狀況可以中止氬弧焊，焊后應(yīng)及時處置以消弭焊接應(yīng)力。

4、表面處置工藝：機械加工后的零件需中止電解拋光，若選用機械拋光則zui后的拋光磨痕應(yīng)與葉片長度方向不合。

5、零件固溶處置加熱升溫速度不宜過快，可選用階梯式加熱曲線。?
