在我上一期的文章（空中作業：能控制力的機械臂關節！）中，我介紹了能用力控制的機械臂關節，這期我將對這類驅動板和FOC的控制方式做一個具體的介紹。

▌什么是FOC控制？

FOC（Field-Oriented Control），即磁場定向控制，也稱矢量變頻，是目前高效控制無刷直流電機（BLDC）和永磁同步電機（PMSM）的最佳選擇。FOC 能精確地控制磁場大小與方向，使得電機轉矩平穩、噪聲小、效率高，并且具有高速的動態響應，優越的高低速控制性能。目前已在很多應用上逐步替代傳統的控制方式，在運動控制行業中備受矚目。利用FOC控制的產品在我們生活中處處可見，家電消費的變頻空調、高性能吹風機、洗地機，工業領域的新能源汽車電機、生產線上的伺服電機[1]，又或是熱門的機器人行業[2]，都離不開FOC的身影。

▌FOC控制的核心思想

筆者認為，想要通俗地理解FOC（磁場定向控制），需要先從名稱入手，即磁場、定向、控制這三部分。

• 磁場：通過SVPWM等手段合成矢量磁場。

• 定向：通過一定手段準確測量到轉子的位置。

• 控制：根據期望的定子磁場矢量，對磁場的大小與方向進行準確控制。

接下來，我將通過坐標變換和運動方程，解釋以上三部分在FOC控制上的體現。

▌坐標變換

通過逆變電路，我們可以輸出調制三相電壓，對電機進行控制。然而對于非線性信號進行準確控制，需要非常復雜的高階控制器，驅動動輒上萬轉速的電機，控制的實時性無法達到。所以，為簡化自然坐標系下的三相PMSM的數學模型，實現控制上的解耦，需建立相應的坐標變換包括靜止坐標α-β?變換和同步旋轉坐標d-q變換，即Clark變換與Park變換。其具體過程就是將三相坐標系交流轉為兩相坐標系交流，然后將兩相坐標系交流轉為電機自身旋轉坐標系下的直流量。從而簡化控制過程。

▌自然坐標系

如下圖所示，將一個旋轉的向量映射到三相自然坐標系[3]上，波形如右圖所示。

▌αβ 坐標系

我們可以用兩相正交坐標系[4]下的交流量來表示三相坐標系下的交流量，保證幅值不變。這種由三相自然坐標系到兩相靜止坐標系的變換為Clark變換。

▌dq 坐標系

我們將兩相靜止坐標系下的電流轉化到兩相旋轉坐標系上[5]，以直流量的方式進行PI運算。這種由兩相靜止坐標系到同步旋轉坐標系下的變化為Park變換。根據物理結構，d軸與轉子磁鏈方向重合，q軸與轉子磁鏈方向垂直。id（direct）為勵磁電流也稱為直軸電流，iq（quadrature）為轉矩電流也稱為交軸電流。

▌力的控制

通過以上的坐標轉換推導，我們提取出了id與iq的概念，根據永磁同步電機的運動方程，得出以下公式。

其中，Te為電磁轉矩，Pn為極對數，Ld、Lq為直交軸電感，id、iq為直交軸電流，φ為永磁體磁鏈?？梢钥闯霎?dāng)進行id = 0的控制時，iq與扭矩線性相關。

上圖[3]生動形象地描述了永磁同步電機的控制。胡蘿卜就是轉矩電流iq，毛驢就是轉子，與毛驢之間的距離就是控制角度。保持蘿卜與毛驢的合適位置不變，毛驢就能一直向前。這也解釋了磁場方向與轉子的關系，即磁場方向需要始終和轉子方向垂直，這樣的轉矩最大，過大或過小都會造成效率低下甚至控制發散。綜上，我們只需要設計控制器，對同步電角度進行準確觀測，對iq精準控制，就能實現對永磁同步電機轉矩的控制。

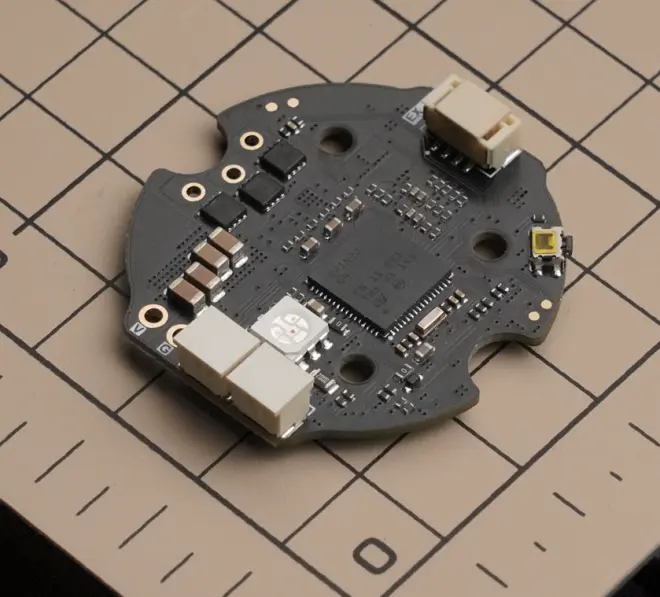

▌FOC驅動器

FOC除了算法本身，驅動器也是其中的重要一環，驅動器設計的優異，往往決定著電機控制的最終效果。驅動模塊由以下器件組成：

• 主控：負責進行運行電機驅動算法，與其他設備進行通信。為了提高控制性能，更高芯片性能的代表能進行一個采樣的FOC運算所消耗的時間越少，進行采樣的頻率能更高，所能輸出的載波頻率越高，電流高次諧波成分越小，電機運行更順滑。且理論上一個電角度至少包含12次電流采樣，所以更高的載波頻率代表電機能達到的速度越快。部分主控帶有電機專用外設例如差分運放、柵極驅動器、DCDC等模擬外設，能極大的節省PCB空間，降低BOM成本。

• 柵極驅動器：負責驅動NMOS，由于芯片輸出PWM無法直接驅動MOS，需要自舉電路，所以絕大多數需要單獨的電機驅動。有些驅動集成DCDC、可編程運放，所以既是通用單片機也可以作為電機控制使用。

• 運算放大器：對于無運放的主控和驅動器，需要用分立元件搭建電流采樣的運算放大器，對相電流采樣電阻上的電壓信號進行成比例放大。

• MOS:主控通過控制場效應管和逆變橋式電路來通斷來生成SVPWM波，從而產生正弦波電流驅動電機，選擇MOS的Vds應當大于等于兩倍額定電壓，以防止反電動勢擊穿MOS。MOS是整個PCB的主要熱源，選型時需要考慮好導通電流、耗散功率等參數，并對MOS進行適當散熱手段。

• 編碼器：對于伺服有感應用，編碼器必不可少，通常使用磁編作為無刷伺服編碼器，且編碼器分辨率理論上越高越好。

除了上述硬件外，各種硬件設計也決定著性能的優越與成本的高低。例如單電阻與多電阻采樣等。

▌總結

借助FOC優越的控制性能，使得機械臂等作業機構能夠通過力控來更好地完成作業任務。當然，本文只是對FOC的核心思想和驅動器進行了簡單的介紹，實際應用過程中的細節遠不止此，如有機會我們以后探討，敬請期待！
