前言

? ? ? ?在戰列艦的甲彈對抗與橫向?qū)Ρ戎?，?zhàn)列艦主炮炮盾這個位置的防護能力往往單純被其厚度所量化。但實際上，就像戰列艦的側舷主裝甲帶一樣，主炮塔炮盾也會深受其布置角度的影響。以至于會出現很多與其實際厚度對比完全不同的防護能力。下面，我們會利用克虜伯官方穿深計算器（由戰列艦論壇的“APCBC”前輩制作，感謝前輩的無私分享?。┯?jì)算SKC/34 38cm艦炮對一些戰列艦的主炮塔炮盾部位的免疫下限來展現它們的實際防護效果。

注：為了方便計算，這里忽略不同國家裝甲之間的細小差距，本文所有裝甲均視為于KC N/A。因此實際上計算結果會有細小的差距，但不影響結論。

正文

一、38cm SKC/34 Drh LC/34炮塔

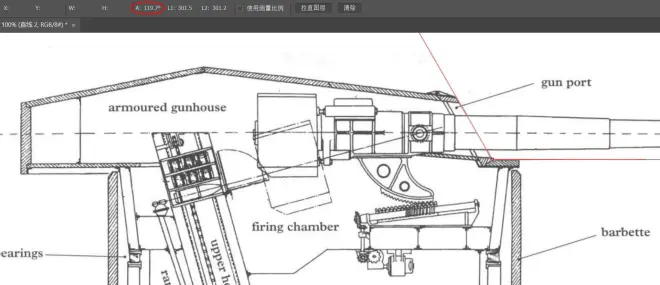

德國的38cmSKC/34?Drh LC/34主要用于裝備于俾斯麥級戰列艦、O級戰列巡洋艦以及格奈森瑙的計劃改裝計劃，其炮盾部位為大約10°內傾的360mm裝甲。? ? ?

? ? ? ? 此時，炮彈實際著角＝ 90°－|炮彈著角-炮塔內傾角|? ??? ? ? ?? ? ? ? ? ? ??? ? ??

預估大致的擊穿距離，利用克虜伯官方穿深式計算器，標準為“完整穿透”，將相關數據輸入并進行計算，驗證后可以得出：? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

可知，在27km距離時，炮彈綜合入射角為73°，擊穿360mm厚的炮塔的前盾需要著速約為459m/s，查閱炮表可知，27km時其實際著速為464m/s，可見在27km距離時，擊穿其炮塔前盾綽綽有余。

校正距離為28km，此時擊穿數據為：? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? 以上，在28km擊穿其炮塔前盾需要著速469m/s。而查閱炮表可知，在28km距離時實際著速約為461m/s，無法擊穿其炮塔前盾。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

可得，38cmSKC/34對其DrhLC/34炮塔前盾的擊穿上限約為27-28km? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

其他艦炮炮塔前盾的同樣按此法計算。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

二、380mm/45 model 1935炮塔

法制380mm/45 M1935艦炮主要搭載于黎塞留級戰列艦（model 1935炮塔）與阿爾薩斯級戰列艦（model 1940炮塔），這里僅計算黎塞留級的model 1935炮塔。?

黎塞留級的Model 1935炮塔前盾大約為20°傾斜430mm裝甲，我們同樣按照上面的方法利用克虜伯官方公式計算器進行計算，距離24km，標準同樣為“完整穿透”：

可知，距離28km，實際入射角為88°，38cm SKC/34擊穿430mm裝甲所需要的著速約為476m/s。查閱炮表可知，SKC/34在24km時的實際著速為479m/s，并略大于476m/s，因此可以擊穿。

即，38cmSKC/34對380mm/45?model 1935炮塔前盾的擊穿上限約為24km

三、381mm?M1934?Ansaldo 1934炮塔

意大利的安薩多爾1934型艦炮主要用于維托里奧·維內托級戰列艦。其Ansaldo 1934炮塔的正面炮盾為大約30°傾斜380mm裝甲。

? 然而與其炮塔較為優秀的紙面數據相反，其面對SKC/34的表現卻十分不僅人意…

根據計算器，即使是35.55km（接近最大射程，此時綜合入射角為79.1°），SKC/34都可以擊穿VV的炮塔前盾（此時實際著速462m/s）。甚至實際著角最大值處與實際著速最小值處，SKC/34同樣可以擊穿。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 為了較為直觀的演示為何會出現這種情況，我們可以結合參考SKC/34的克虜伯官方炮表與其對硬化甲的穿深曲線圖：

根據上圖彈道表我們可以知道，SKC/34的彈道著速最低值為大約455m/s，此時射程為31.5km，著角為34.2°

上圖中深色曲線代表不完整穿深厚度（約為彈道極限），淺色曲線代表完整穿深厚度，X軸橫坐標即為落角，Y軸縱坐標即為擊穿相應厚度裝甲所需要的著速。圖中標紅的曲線即代表著維內托炮塔前盾厚度的380mm完整穿深曲線圖。

如圖所示，紫色坐標代表著在最大距離擊穿維內托炮塔前盾所需的著速，約為450m/s，不但低于該距離時著速，甚至低于SKC/34全距離的最低著速；

綠色坐標代表著在面對維內托炮塔前盾最大角度（即距離為0，綜合入射角60°）時，擊穿380mm厚度硬化甲所需著速，遠小于SKC/34 0km的實際著速820m/s，即在最大綜合著角的情況下同樣可以擊穿維內托炮塔前盾；? ?

藍色坐標代表著在SKC/34在其著速最小值的情況下，擊穿維內托炮塔前盾所需的著速，約為440m/s，同樣低于實際著速455m/s。即在全彈道最低初速下，仍然可以擊穿維內托炮塔前盾。

綜上所述，維內托炮塔前盾可以被SKC/34全距離擊穿

四、356mm MKVII?Mark II/Mark III炮塔

英國356mmMKVII艦炮裝備于英王喬治五世級戰列艦。其炮塔分為Mark II（雙聯裝型)和Mark III（四聯裝型）兩種類型，但炮塔裝甲布置兩種型號完全一致，炮塔前盾都為324mm（12.74英寸）垂直裝甲。

因此直接套入克虜伯官方穿深計算器可以的得到：

在25.5km條件下（入射角約65.4，著速為470），擊穿324mm垂直裝甲需要著速約470，正好對應。

因此，SKC/34對356mmMKVII炮塔對免疫區下限為25.5km

五、16吋/45倍徑 MK6炮塔

美國的16吋mk6艦炮裝備于北卡羅萊納級戰列艦和南達科他級戰列艦，炮塔前盾為大約40°傾斜的406mm（北卡）/457mm（南達）裝甲，這里僅以北卡為例，取406mm。

但當我們將數據帶入計算器后，會發現，在常規交戰距離（30km-15km），SKC/34都無法擊穿……? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?與M1934相反，我們?cè)倏紤]實際著角最小值處與實際著速最大值的情況：

將數據代入實際著速最大值即極端的0距離，也會發現擊穿其炮塔前盾所需著速遠超炮塔初速，壓根無法擊穿。

在實際著角最小值處即35km（著角40°，實際著角0°，綜合入射角90°），擊穿406mm裝甲需要454m/s著速，此時實際著速為461m/s，說明反而在35km可以擊穿。

經過進一步計算可以發現，由于MK6的炮塔傾斜角大，因此在甲彈對抗上實際產生了類似水平裝甲的效果，即其對艦炮與炮彈只有被擊穿的下限而非上限。如上圖所示，SKC/34可以在33km擊穿MK6炮塔前盾（實際著速458＞所需著速456），而無法在32km擊穿（實際著速457＞所需著速459)。

因此，實際上，SKC/34對16吋MK6炮塔前盾的擊穿下限為33km

小結

在上面我們計算了五款艦炮炮塔前盾對SKC/34的防護能力，可以發現，由于艦炮炮塔的厚度和傾角布置客觀存在，因此實際的防護能力并會像我們?cè)谌粘＜讖棇?duì)抗時的單純比較厚度時那么簡單。就上述艦炮炮塔前盾面對38cm SKC/34艦炮的實際防護能力而言，做個簡單的排名就是：

MK6>>M1935＞MK VII＞SKC/34>>M1934

但在面對SKC/34時，英國14吋MKVII艦炮的炮塔前盾厚度雖然并不理想，卻比炮盾更厚的SKC/34炮塔的實際防護能力更好；在紙面數據上看起來更優秀的M1934艦炮卻在實際防護能力上非常難堪；而傾角僅比M1934大10°的MK6卻在實際防護能力上異常優秀。我們也可以得到，面對SKC/34，最優的裝甲內傾角度為40°左右。

同時要注意：上述計算是以德國38cm SKC/34艦炮為標準的，在面對不同彈道類型的艦炮時，上述可能會表現出與上文計算并不一致的能力，因此僅供參考。

綜上，可見對于戰列艦艦炮炮塔前盾的甲彈對抗不能之單看其紙面的厚度，很多看起來很厚實的炮盾反而可能會表現出與其厚度并不相符的能力。所以在戰列艦炮塔防護的比較上應該結合包括傾角、來襲炮彈彈道等各方面因素綜合來考慮。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
