鉤深致遠DDR5 ODT初體驗，ASUS&三星DDR5+ROG Z690 APEX
相信ROG的各位小伙伴已經都用上ASUS品牌的三星顆粒公版V07的小綠條了，在D5普遍缺貨的今天，ASUS這個小綠條簡直相當于雪中送炭般的存在，能讓我們用那么美麗的價格就能體會6000+的快樂。能為用戶著想這不是正是一個企業該有的擔當？值得點贊。
三星綠條雖好，價格也美麗，但是在使用過程中我也確實遇到了不少困難，還好群里的各位大佬和小伙伴給了我很多非常實用的建議，使用過程中我主要遇到的問題跟很多小伙伴一樣，有時候能拷機有時候重啟拷機出錯，有時候拷機好好的不報錯直接斷電重啟，有時候重新刷個bios又能拷機?，F(xiàn)在回頭來看很多時候還是定向思維了導致走了很多彎路，畢竟都是剛剛玩D5都在探索。還好及時調整了思路。
?
通過觀察apex的qvl列表，高頻D5基本都是采用海力士顆粒，這也從側面說明三星顆粒的優化并不是那么美好，所以有這各種各樣的問題也能理解。但是又有一個好處就是D5的三星顆粒同樣是BDIE，很多特性又可以參考D4。 上帝給你關了一扇門 必然會為你開啟一扇窗。
下面結合bios我們一起分享~~
這里以APEX 0802版 bios為例
?
?
?
然后先選中ROG特有的aemp直接解鎖6000，如果沒有aemp的小伙伴也沒關系，ai超頻選中manual或者xmp也是可以的，然后內存頻率手動選擇6000，CPU主頻可以根據自己體質還設定，我這里設定5.2g
?
設置好內存頻率以后，來設置sa電壓和內存電壓，從d5開始傳統的內存電壓已經不存在了，取而代之的是VDD和VDDQ電壓，這雖然是兩個電壓其實一般是保持一致，載入預設存檔，這里會直接給到最高的1.435v，但是由于是破解了pmic的上限，而pmic似乎也有體質，這里直接拉最大有時候并不穩定，而且三星顆粒似乎對電壓不敏感，建議這里手動鎖定1.4v足矣，太低6000CL32應該也無法開機。
SA電壓建議給1.3-1.4V，當然這個具體看各位IMC體質，以前總說G2狀態對imc根本沒壓力，D5用了一段時間我倒覺得6000以上縮小參以后對imc壓力還是比較大的。當然這個也需要進一步觀察。
?
然后進入內存時序設置，如果有memory??presets菜單的ROG主板可以直接進入拉到最下面載入最后一個三星6000預設存檔，如果沒有的小伙伴也沒關系，跟我一起手動鎖定小參即可。大時序在6000頻率下可以鎖定32-35-35-52 1T，緊跟著下面兩個RDL/RDS鎖定6/4。
這里有個非常重要的小參twr，在D4時代一般設置11/12，進系統會自動+1；D5時代，如果你載入ROG主板預設的6000存檔，那么這里會設置20，進系統+4變成24，這個小參現在回過頭來看，對D5拷機的穩定幫助非常大，我也是在這個小參上面摔了跟頭，因?yàn)殚_始的時候預設給的20就能穩定拷機，只不過是時好時壞，我就一直去研究其他電壓去了壓根沒想到是小參的問題從而走了彎路。
現在發現TWR這值跟IMC溫度關系很大，當IMC溫度低的時候預設給的20可以跑，但是當IMC溫度高了以后這個值必須要放，我就是因?yàn)楹笃诳綑C(jī)一直把U鎖定5.2g導致跑tm5的時候U溫度會超過60度所以一直出錯或者整機直接斷電重啟，剛刷完bios直接載入預設值的時候，主頻auto狀態下僅僅只有4.9g，tm5的時候U的溫度不會超過60度，所以就不會出錯（60度僅僅是針對我這顆U的IMC不能代表全部，請各位小伙伴自己試試），想到D4時代twr一般給12，D5很多小參其實就是D4的翻倍，所以我直接給了24，進系統會顯示28
另外tfaw就不用說了還是熟悉的那個16，有小伙伴跟我說設置32會更穩，這個我到還沒試。
?
下面再來看第三時序，我的思路還是用第三時序控制第二時序，第二時序除了幾個必要手動的其他建議auto。trdrd_sg訓練在D4的時候一般設置6/7或者跟下面的runtime保持一致，考慮到d4的設置是6/4，我這里設置12/8；所以前四個是12/12/8/8.
trdwr_sg/dg在D4的時候一般是設置10-12，理論上D5應該是20-24，rog預設的是17我覺得已經比較緊了，我嘗試給16結果無法開機，這里就暫時先不動了。
?
twrwr_sg/dg 同理設置12/8，預設給的17/8偏松。twrrd_sg/dg在d4時代，一般設置28/23，d5時代我直接翻倍設置56/46，預設的60/50偏松。下面幾個dr dd，預設的4/4/16/16/4/4/4/4，似乎并不太適合v07綠條，又或者對溫度比較敏感，按道理來說這幾個對單面來說影響不大或者沒影響，但是我放寬至全部6以后明顯感覺穩定很多，如果是auto反而無法開機。。。
?
?
最后這里還有載入預設存檔的兩個小設置，暫時不清楚什么用途，我這里予以保留，似乎給auto也沒問題。
最后我們來看看D5的ODT
?
D5的ODT相比D4多了一組，變成五個，當然這里設置還很多要完全搞明白對我們這種普通玩家來說基本不可能，還好大佬告訴了我們預設值是40/240/240/40/40，注意D5的兩組ODT并沒有放一起，需要再往下拉一點能看到第二組。也就是另外一個通道的。

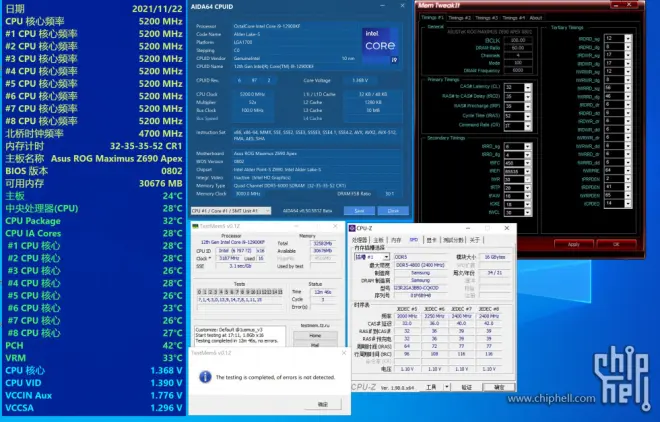

我這里在大佬給的預設附近組合了下，發現ODT確實可以降低MCV和SA電壓，比如我這組40/240/240/48/48
?
mcv給1.25v sa給1.2v，就能穩定過olie，大家注意我這時候的小參，無論是twr還是第三時序最后幾個全部是按預設給的，事實上，要這樣拷機我保持cpu主頻auto，這樣tm5的時候溫度就不會太高IMC就會比較穩定，所以很多時候拷機不給看溫度只能說參考價值一般 。
?
?
?
?
除此之外還可以參考的另外兩組我也分享下。大家也可以根據自己imc和內存的特性調整下。
調整設置完畢以后現在52/47也能拷機了，突破了溫度的限制。1US第一次刷，這里twr我直接給了auto，高達88但還是會有一個0號錯誤，或者是溫度又或者是電壓也可能是小參。
1US第二次拷機，bios把twr降低到26，進系統+4顯示30
?
1US第三次拷機，bios把twr降低到22，進系統+4顯示28
?
olie也順利通過，調試告一段落。
有沒有當年芝奇3200CL14的那種3200超4000以上的那種感覺？但是畢竟是公版pcb小綠條，體質差異還是有得，體質好的還可以更上一步，體質差的或許也穩不住6000，具體還需要各位小伙伴自己試試?yán)?br>
很多時候我們確實可以通過不斷的更換硬件來達到最佳的超頻效果，但是對于絕大多數玩家來說并沒有這樣的條件換U換主板換內存，我們只能腳踏實地的一步步去摸索去探索以達到最佳的超頻效果。。。同時我堅信一個道理：授人以魚不如授人以漁
ENJOY！
