◎產品概述

JDGS滾軸篩是公司在多年篩分理論的研究基礎上，借鑒國內外篩分機的先進經驗，自行研制開發的新一代分選設備。該設備具有結構緊湊、效率高、投資小、建設周期短、運行成本低、自動化程度高、運行平穩、無振動等優點。適用于篩分煤炭、焦炭、礦石、石灰石等物料，廣泛應用于大中型火力發電廠和熱電廠的輸煤系統及選煤廠中，同時在冶金、化工、建材系統也廣泛應用，深受用戶的一致好評。

◎工作原理

等厚滾軸篩是根據等厚篩分原理采用一種新型的篩面結構設計，篩面由很多根篩分軸(滾軸)按一定規則排列，滾軸通過鏈輪或電機直連傳動而旋轉，其轉動方向與物料流動方向相同。為了使篩上的物料層松動以便于透篩，篩盤形狀有偏心的和異形的。為防止物料卡住篩軸，裝有安全保險裝置。

由于篩軸是按不同的工作角度布置的，所以當物料在工作角度較高的位置運行時速度較快；當物料在工作角度較低的位置運行時速度較平緩。兩種不同速度運行下的物料，在篩面某一位置相匯時開始做軸向運動，這樣就使物料均勻地分布在篩面上，達到了提高篩分效率的目的。

?

◎設備特點

JDGS型滾軸篩由電機、減速器、旁路機構、篩軸、機罩、堵煤報警器(選配)等組成。工作時，電機通過減速器、或傳動鏈條驅動篩軸作同向轉動，推動物料在篩面上向前滾動。物料在滾動過程中，小塊物料透過篩面落的到篩下，大塊物料從篩面上滾過，按要求形成分級。

本系列設備具有如下特點：1）結構簡單，壽命長，便于維護。2）設有多組篩片清掃器，篩面清潔，篩分效率高，不易堵煤。3）設有堵煤報警器，確保設備安全運行。

滾軸篩優勢：

1、篩軸、篩片等易損件容易更換；篩片交錯布置，不僅有利于煤料的輸送，而且能減小相鄰篩軸形成的死角，避免卡塞，適用于煙煤、無煙煤、褐煤、煤矸石等物料。

2、每個篩軸均由電機減速機單獨驅動或采用鏈條齒輪聯動，即每一組篩軸均設有一套驅動裝置；減速機與滾軸篩聯軸器采用彈性柱銷聯軸器連接；任一組篩軸發生故障燃煤可在前一篩軸推動下越過故障篩軸繼續前進，設備可以照樣運行。各篩軸同向旋轉，且有過載能力。各轉動部件轉動靈活，沒有卡阻現象。

3、篩軸多角度合理布置，在設備入口段篩軸和水平夾角為5°，在出口段篩軸和水平夾角為15°，使煤料進入設備先經初步粗篩后再進行二次細篩，可有效的提高篩分效率并防止堵煤。

4、設備箱體兩側設有耐磨專用板，避免物料和箱體的直接接觸，大大提高設備的使用壽命；并且耐磨襯板和箱體使用螺栓連接，更換方便。?

5、在機內入口處設有用電動（液）推桿切換的擋板, 可在滾軸篩檢修時使煤料直接進入下層皮帶而不影響系統的運行；煤擋板置于入料口的下方，設備在工作狀態時擋板處于狀態Ⅰ的位置(如下圖)；當煤的粒度不須篩分或設備出現故障而輸煤線不能停機時，可啟動電動（液）推桿將煤擋板轉到狀態Ⅱ的位置，這時煤流可直接落入下游運輸皮帶中。擋板用耐磨鋼板制作而成，有均勻布料功能，使煤料均勻平鋪在整個篩面上，起到更好的篩分效果。（該功能需和系統配套，選配）

?

6、篩片表面全部加工，提高其表面光潔度以防止粘煤，且篩軸下設有經過熱處理的“刃”形清掃板，能清除篩片側面和根部的粘煤，有效的防止堵煤現象的發生。

7、篩軸兩端采用耐磨襯板保護結構，徹底解決了箱體兩側和篩片卡大塊的問題，保證了設備的正常運行。?

8、篩軸的出軸端蓋采用橡膠密封墊和O型毛氈圈雙重密封，確保箱體嚴密不漏煤粉；軸承座采用剖分式，軸承用鈣基潤滑脂潤滑，而不用稀油潤滑，便于維護及檢修，軸承密封迷宮式密封，確保沒有油脂滲漏現象；軸承溫升一般不大于40℃，且軸承溫度不超過70℃。

8、整機設備箱體采用鋼板制作而成，以確保箱體及底座有足夠的剛度；焊接表面光滑平整，沒有氣孔、夾渣、焊瘤、裂紋等缺陷存在，主要焊縫還進行探傷檢查。

9、滾軸篩的每根篩軸上均設有機械和電氣雙重保護，當設備過載時，聯軸器的尼龍安全銷將被剪斷，對減速機起到機械保護，另外，當篩軸堵轉時，電機電流變大，超過臨界值將發出報警信號，從而起到電氣保護。（30以下物料時配備該功能）

10、滾軸篩采用順序啟動，即出口處第一根篩軸先啟動，然后依次向上順序啟動，使設備可 在篩面上有煤時帶負荷啟動。

12、篩軸和篩片有足夠的機械強度和剛度,并滿足帶負荷起動運轉。篩片的材質為高強耐磨材質，有良好的耐磨性能，

13、軸承加油孔需定期加注潤滑脂。

◎主要篩分件：

1、自清掃裝置：

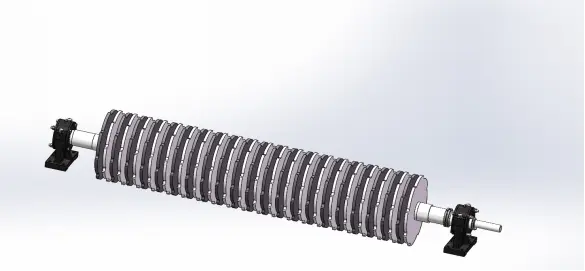

2、篩片：

?

3、內壁防護襯板+軸端橡膠潤滑外密封：

?

注：以上型號尺寸為標準滾軸篩機型，如用戶有特殊要求可量身定做。

?

◎安裝

?

1.設備運到用戶后，應對篩機的零部件進行清點和質量檢查，并妥善保管，不應露天堆放，以免銹蝕和損壞。

2.安裝前應仔細地核對安裝地點和方向， 以及地基與本 設備之間的安裝尺寸。

3.在運輸過程中可能發生變形，因此在安裝前必須檢查，特別是傳動系統必須運轉正常靈活。

4.起吊時要注意起吊位置，必要時應將鏈罩、 鏈條拆下吊運。

5.安裝時，將設備放置在框架基礎上，并調整篩機與上下接口關系位置關系，達到理想位置。篩機底座與框架基礎采用螺栓聯接。固定電機座于框架基礎上，并用墊鐵調節電機座的高度，使兩根傳動鏈條松緊適度，必要時可將鏈條截短，電機座與基礎框架采用螺栓聯接。

6.所有軸承座、鏈條和減速機應給予足夠的潤滑劑。

◎試車運轉

滾軸篩的試車運轉分空載試運和負載試運兩個階段。

1、空載試運

(1)檢查篩面上是否有遺留的工具、鐵件或其它物品一律清除掉。

(2)復查各潤滑處是否按規定填充足夠的潤滑劑。

(3)手動盤車，使篩軸轉制一周，檢查各轉動部件不應有卡澀現象。

(4)準備工作完成后，可接通電源點動一次，確定篩軸轉向是否正確，即篩面上的物料應向出料口方向運動。如不正確應立即改變電動機接線使之正確。

(5)點動幾次電源，如運轉正?？蛇B續運轉?？蛰d試運要求兩個小時，如有異常應立即停機、檢查、修復，之后再試運。

2、負載試運

(1)空載試運兩個小時后可進行負載試運。

(2)先開動滾軸篩，逐漸加大給料量，直至達到額定處理能力。

(3)在逐漸加載的過程中應注意觀察設備的運行情況，如有異常應立即停機處理，再啟動前應將篩機內的物料清除掉。

(4)正常停機應先停止給料．并待篩機內物料全部排除后方可停機。

(5)負載試運應進行一個小時以上時間。
