設計

5.1 通則

5.1.1 管道支吊架是由一個或幾個零部件構成的組件。這些零部件通常是成批生產的,可稱為標準產品。

圖1所示為典型的支吊架標準產品。支吊架部件通常分為管道連接部件(簡稱“管部”)功能件間連接部件(簡稱“連接件”）和承載結構生根部件(簡稱“根部”四類）

a)管部是與管道或其絕熱層直接相連的部件,如圖 1中的型式1~51 所示，其典型結構的型式尺寸和荷載系列應符合 GB/T 17116.2的規定。

b)功能件是實現各種類型支吊架功能的部(組)件，如圖1中的型式 62 撐桿型式52和53簡易彈簧組件、型式 54~56 變力彈簧組件型式57~61 恒力彈組件,型式 63 彈簧減振器和型式64 阻尼裝置所示。

c)連接件是用以連接管部與功能件、管部與根部、功能件與根部以及自身相互連接的部件。這類連接件通常為剛性件,如圖1中的型式 65~82 所示,其典型結構的型式尺寸應符合GB/T 17116.3的規定。

d)根部是與承載結構直接相連的部件,如圖1中的型式83~116 所以及各種型式的輔助鋼結構等，其典型結構的型式尺寸應符合 GB/T 17116.3的規定。

5.1.2 支標準部(其是能)的參數(如載度等及其系列必大限度地采用GB321 規定的優先數和優先數系。

5.1.3 支吊架標準部件有換性或系列化要求的主要尺寸如安裝連接尺寸有公差要求的配合尺寸,決定產品系列的公稱尺寸等)必須最大限度地采用GB 2822 規定的標準尺寸和標準尺寸系列。其他結構尺寸也應盡量采用 GB 2822 規定的尺寸。

對于由主要尺寸導出的因變量尺寸和工藝上工序間的尺寸,不受 GB 2822 的限制。

對已有專用標準規定的尺寸,可按專用標準選用。

5.14支吊架零部件圓錐的度與角應符合 GB 157的規定

5.1.5支吊架零部件棱體的角度與斜度應符合 GB 4096 的規定。

5.1.6支吊架零部件在常溫范圍內最小設計荷載等級應不小于表 2的規定

5.1.7管道支吊架應根據管道系統的總體設計構想和規范書中的特殊要求設置。支吊系統應保證管道自由地位移或控制管道按預期的要求位移,包括設備接口的端點位移。

5.1.8 確定支吊架間距時，應考慮管道荷載的合理分布并滿足疏、放水的要求。

5.1.9 在每一個支吊點的支吊架結構型式選擇前，應仔細研究管道布置周?chē)慕ㄖY(jié)構以及鄰近的管道和設備。支吊架必須支承在可靠的構筑物上，且不應影響設備檢修以及其他管道的安裝和擴建。

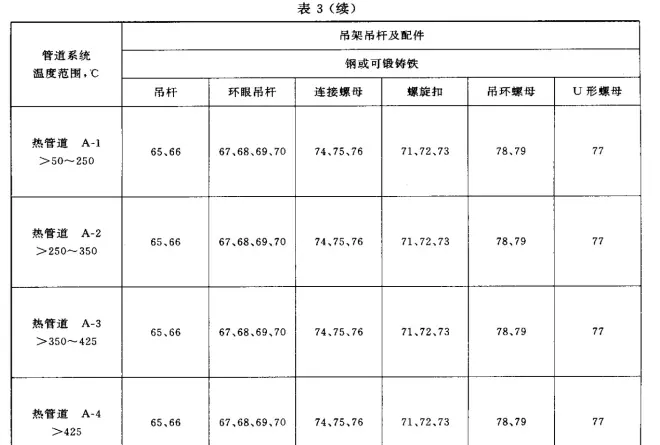

5.1.10支吊架零部件應依管道系統分級按表 3 選擇。

5.1.11 支吊架結構和連接(包括螺紋連接和焊接)應具有足夠的強度和剛度，并應盡量簡單。除非選用經驗證的標準支吊架零部件，支吊架結構和連接應進行強度和/或剛度計算。

5.1.12當需要在建筑結構上添加鋼結構部件時這種輔助鋼結構應按 GB]7 或GB]18 規定的荷載計算，但不允許按 53.11的規定提高水壓試驗工況的許用應力值。

5.1.13支架應安裝取調整管道的直高度對稱直DN65 或更大管道的架須具有在承載條件下直接調節垂直高度的能力。

5.1.14支吊架部件不應用于設計以外的用途，也不應作為吊物或安裝使用。
