? ? 汽車坡道大樣圖前提處理

1.地下車庫部分的汽車坡道考慮到行車安全，會有坡度和高差。

2.汽車坡道有四個部分組成，排水溝，鋼筋混凝土坡道板（最主要的），回填部分坡道，坡道梁或鋼筋混凝土墻。

3.將分割好的坡道結構和建筑大樣圖導入到軟件里。檢查大樣圖和我們的坡道是否在同一個正交軸，通過定位，旋轉等方式保證大樣圖在正確位置。

4.標高的修改，保證圖紙內標高和我們軟件里相同維度的標高，坡道一般存在車庫內，車庫用最多的標高為絕對標高（且保證范圍-100~100m之間，不在范圍內軟件很多構件計算錯誤），全部標高信息都修改為絕對標高。

? ? 汽車坡道定義

1.定義坡道，關鍵點：厚度，鋼筋信息，是否有拉筋（人防區域汽車坡道）。

2.坡道默認標高的輸入，如果存在鋼筋混凝土坡道和回填土坡道，以兩者交接位置標高為默認標高，方便調整坡道的標高。

3.覆土部分坡道厚度改為1mm，理由：坡道不能和筏板基礎重疊布置。

? ? 汽車坡道繪制

1．確定好坡道范圍，按直線和三點弧線等方式繪制完整范圍的坡道。

2.坡度線繪制和識別，以CAD線提取坡度線功能為主，繪制坡度線為輔。右鍵確認后，檢查標注標高位置識別的標高是否準確，不準確的手動修改。

3.CAD線提取坡度線無法提取時，手動繪制坡度線（直線或三點弧線），設置變坡點（每個標高點處均設置變坡點），編輯標高/斜率。

4.根據圖示標高輸入即可。繪制計算，查看坡道鋼筋和工程量計算式。

?汽車坡道節點

1.按照大樣圖定義此部分剪力墻配筋并且對應位置繪制完成。

2. 下圖部分剪力墻利用指定平齊頂板功能，左鍵選中對應剪力墻然后右鍵，然后選中坡道右鍵即可。

3.選中下圖中剪力墻，指定平齊底板，左鍵選中剪力墻然后右鍵，再選中坡道，右鍵確定即可。

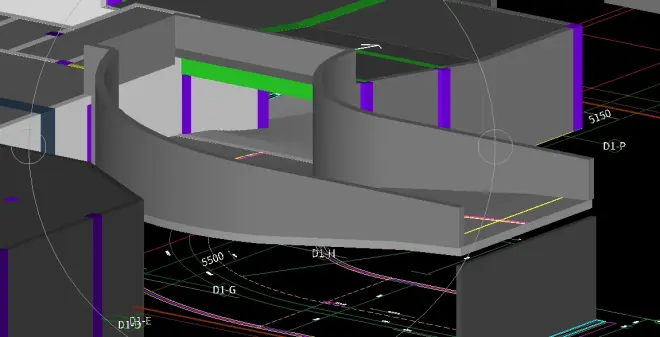

4.最終繪制完成汽車坡道已經相關構件
