歐姆定律是什么：導體中的電流強度，與導體兩端的電壓成正比，與導體的電阻成反比。

?

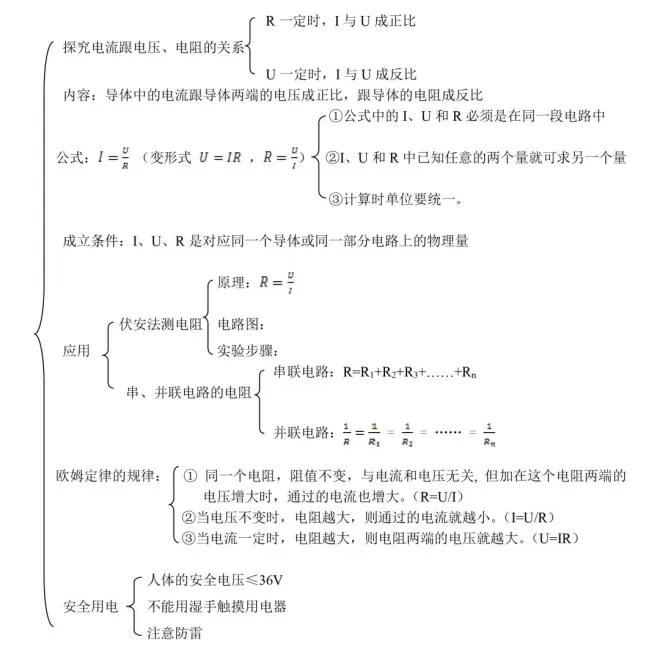

一、知識框架

?

二、探究電阻上的電流跟兩端電壓的關系

1、電流與電壓的關系

?

2、電流與電阻的關系

?

3、在探究“電流與電壓、電阻”關系的實驗中

滑動變阻器的作用作用：
改變電路中電流的大?。桓淖僐兩端的電壓大??；保護電路，使電路中的電流不至于過高。

注意事項：
連接電路時開關應斷開；在閉合開關前，應將滑動變阻器的滑片調到電阻值最大的位置；電壓表和電流表應該選擇合適的量程。

運用數形結合思想分析電流與電壓、電阻之間的關系：利用圖像來表示一個物理量隨另一個物理量的變化情況，可以直觀、形象地表示出物理量的變化規律。

控制變量法：
該實驗中，第一步是保持電阻不變，改變電壓，觀察電流隨電壓的變化規律；第二步是保持定值電阻兩端的電壓不變，改變定值電阻的大小，觀察阻值和電流之間的變化規律。這種方法稱為控制變量法。?

4、注意該試驗中，可能的電路故障

常見的故障有：電表無示數、示數偏低、實驗數據或結論錯誤等。

三、姆定律及其應用

1、內容

I=U/R ?變形式：U=IR 或? R=U/I? ? ? ??

描述：導體中的電流跟導體兩端的電壓成正比，跟導體的電阻成反比。

注意：① 該定律中涉及到的電流、電壓、電阻是針對同一段導體的或電路的；具有同時性。

② 使用該定律時，各物理量的單位必須統一，電壓、電阻、電流的單位分別是V、Ω、A。

③該定律只適用于金屬導電和液體導電，對氣體、半導體導電一般不適用。

④該定律只適用于純電阻電路。?

2、結論（注意前提條件）

電阻一定時，通過導體的電流與導體兩端的電壓成正比

電壓一定時，通過導體的電流與導體的電阻成反比?

3、電阻的串、并聯

（1）串聯電路的總電阻等于各串聯電阻之和R=R1+R2+……+Rn??

n個阻值相同的電阻串聯，其總電阻為R=nR0

把幾個電阻串聯起來相當于增加了導體的長度，其總電阻一定比每個導體的電阻大。

（2）并聯電路的總電阻的倒數等于各并聯電阻的倒數之和

?

n個阻值相同的電阻并聯，其總電阻為R=R0/n

把n個電阻并聯起來，相當于增加了導體的橫截面積，其總電阻比每一個導體的都要小。

4、串、并聯中電壓電流的分配特點

?

“串聯分壓、并聯分流”的理解：
根據串聯中，電流不變，利用歐姆定律I=U/R，有U1/R1=U2/R2，變形得U1/U2=R1/R2

根據并聯中，電壓相等，利用歐姆定律U=IR，有I1R1=I2R2，變形得I1/I2=R2/R1

四、測量電燈泡的電阻

1、伏安法測導體電阻

?

2、伏安法測小燈泡電阻（重要）

?

3、“伏安法”測電阻試驗中常見故障的排除方法

?

?

五、歐姆定律和安全用電

1、歐姆定律和安全電壓

（1）人體觸電或引發火災，都是由于電路中的電流過大造成的，從歐姆定律I=U/R來考慮：
① 電壓越高越危險
② 防止電阻過小。（如：濕手不能觸摸開關和用電器，避免短路等）

（2）加在人體上但不會對人體造成危害的電壓稱為安全電壓（≤36V）。
我國家庭電路電壓=220V?? 動力電路電壓=380V
高壓輸電線路電壓可達105V?

2、利用歐姆定律分析短路現象

導線不通過用電器而直接接在用電器或電源的兩端，稱之為短路。
由于并聯，導線與和它并聯的部分兩端電壓相同，而導線電阻很小，可以不計，則導線上必然通過一個大電流。若導線與用電器并聯，則電流幾乎不通過用電器，用電器不工作；若導線與電源并聯，則大電流通過電源會將電源燒壞。

3、注意防雷

（1）雷電現象及破壞作用
雷電是大氣中一種劇烈的放電現象。云層間、云層與大地間的電壓可達幾百萬伏甚至幾億伏。根據歐姆定律，當發生雷電現象時，可以產生巨大的電流。

（2）避雷針
避雷針由金屬制成，放在建筑物高處，當電荷傳至避雷針尖，電荷會極易沿金屬線流入大地，這條電流通道的建立可以中和云層和建筑物上的正負電荷，使得建筑物免遭雷電損壞。

4、利用歐姆定律解釋觸電現象

觸電是由于電流過大造成的。根據I=U/R，當電壓過大或電阻過小時，都會產生大電流，造成觸電事故。

六、方法清單

1、利用歐姆定律進行計算步驟

（1）根據題意畫出電路圖，看清電路的組成（串聯還是并聯）——分析連接方法
（2）明確題目給出的已知條件、未知條件——知道有什么、求什么
（3）針對電路類型（串、并），聯系歐姆定律進行分析——核心分析
（4）列式求解

例：如圖所示的電路中，電阻R1的阻值是10Ω，閉合開關S，電流表A1的示數為2A，電流表A2的示數為0.8A，則電阻R2的阻值為______。

?

2、如何判斷電壓表、電流表的示數變化

（1）明確電路的連接方式和各元件的作用
（2）認清滑動變阻器的連入阻值
（3）弄清電路圖中電表測量的物理量
（4）分析電路的總電阻怎樣變化和總電流的變化情況
（5）最后綜合得出電路中電表示數的變化情況

例：如圖所示電路中，電源電壓恒定，R0為定值電阻，R為滑動變阻器，閉合開關S后，在滑動變阻器滑片P左滑的過程中（????? ）

A.電流表A1的示數變小? ? ? ??

B.電流表A2的示數變大

C.電壓表示數變小????????????? ??

D.電燈的亮度變暗

?
