前言
大家好，云智能知識分享，紅外線報警系統是由若干個紅外線報警器構成的一個整體的防盜系統，紅外線防盜報警器分為主動紅外報警和被動紅外報警，是一種實用的自衛性威懾報警工具。
正文

一、主動紅外對射與被動紅外對射系統的區別

一、主動紅外對射

主動紅外報警器是由發射機和接收機組成，發射機是由電源、發光源和光學 系統組成，接收機是由光學系統、光電傳感器、放大器、信號處理器等部分組成。

由發射機發射出的紅外線經過防范區到達接收機，構成了一條警戒線。正常情況 下，接收機收到的是一個穩定的光信號，當有人入侵該警戒線時，紅外光束被遮擋，接收機收到的紅外信號發生變化，提取這一變化，經放大和適當處理，控制器發出的報警信號。

一旦有人員或物體擋住了發射器發出的任何相鄰兩束以上光線超過30ms時，接收器立即輸出報警信號，當有小動物或小物體擋住其中一束光線時，報警器不會輸出報警信號。

主動紅外系統一般用在周界防范，在選擇主動紅外線報警器時，需要注意以下問題：

1、主動紅外線報警器受霧影響嚴重，室外使用時均應選擇具有自動增益功能 的設備（此類設備當氣候變化時靈敏度會自動調節）；

另外，所選設備的探測距 離實際警戒距離留出 20%以上的余量，以減少氣候變化引起系統的誤報警。多霧 地區、環境臟亂風沙較大地區的室外不宜使用主動紅外入侵測器。

2、在室外使用時一定要選用雙光束或3光束主動紅外線報警器，以減少動物、 落葉等引起系統的誤報警。

3、在圍墻上、屋頂上或空曠地帶使用主動紅外入侵報警器時，應選擇具有避 雷功能的設備。遇有折墻，且距離又較近時，可選用反射器件，以減少報警器使 用數量。

二、被動紅外對射

被動紅外報警器主要是根據外界紅外能量的變化來判斷是否有人在移動。

人體的紅外能量與環境有差別，當人通過探測區域時，報警器收集到的這個不同的紅外能量的位置變化，進而通過分析發出報警。

人體都有恒定的體溫，一般在 37度左右。

被動式紅外探測器就是通過采用對人體體溫輻射的紅外線頻段敏感的元件為核心，在感應到立體空間內的熱源時產生報警。

被動式紅外探測器在技術層面上相對而言存在以下弱點：

1、容易受到動物體溫輻射、陽光照射、熱氣流溫度輻射等多種因素干擾而引發誤報警；2、當氣溫與人體溫度接近或高于人體溫度時，這一類探測器將根本無法正常工作。因以上技術層面上的原因，所以被動式紅外探測器相對于主動式紅外對射探測網較容易產生誤報與漏報。

不過隨著現在生產工藝和技術的進步，只要您能根據自己的實際環境選擇使用適合的紅外線防盜報警器這種情況會大大降低。

二、紅外對射接線圖

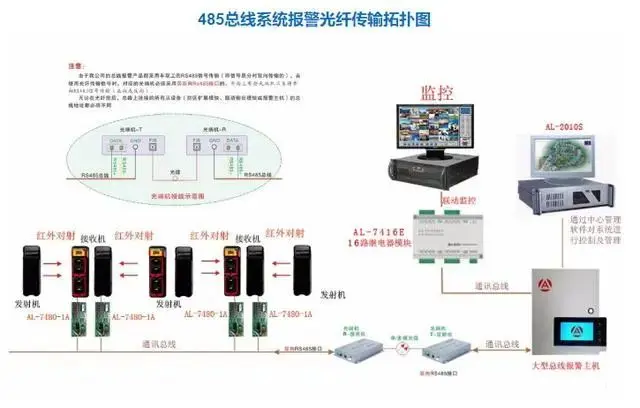

1、總線制系統接線圖

總線主機與紅外對射接線示意圖

2、分線制紅外對射接線圖

三、紅外對射的安裝

一、管路敷設

1）暗配管用硬質PVC管管材明配選用金屬管。

2）暗配管管路宜沿最短的路由敷設，盡量減少?gòu)澢?。在相鄰拉線

盒之間，禁止S彎或U形彎。埋入墻體或混凝土構件內的暗配管，其

保護層不應小于15mm。

二、穿線及線標對應

1、布放線纜前應對其進行絕緣測試，電線、電纜線間和線對地間絕緣電阻值必須大于0.5MΩ，測試合格后方可敷設。

2、布放線纜應排列整齊，不擰絞，盡量減少交叉，交叉處粗線在下,細線在上.

3、管內線纜不得有接頭，接頭必須在盒(箱)處連接。

4、所敷設的線纜兩端必須做好標記。

5、線管不能直接進入設備接線盒內時，線管出線口與設備接線之間，必須采用金屬軟管過渡連接，軟管長度不得超過1m，并不得將線纜直接裸露。

三、紅外對射探頭安裝及初調

1、將不銹鋼支架固定于墻上，將預留在盒內的導線從管內穿出用剝線鉗剝?nèi)ソ^緣外皮，露出線芯10mm～15mm(注意不要碰掉線號套管)，將盒內的線纜引出，壓接在探測器的接線端子上，將余線纜盤回盒內，將探測器底座用螺釘固定在盒上。固定要牢固可靠。

2、主動紅外探測器在安裝時，收、發裝置應相互正對，且中間不得有遮擋物。

3、一臺防停電電源可帶10對紅外對射接口，若傳輸距離超過200m應分段加裝電源；紅外對射探頭需單獨供電。其他有關要求見可以根據產品說明書。

4、系統中每個邊界接口應有惟一的編碼與之對應，按照產品說明書進行編碼。
