近期，我們將對(duì)3D打印機(jī)遇到的高頻問題點(diǎn)進(jìn)行搜集整理，集中解答。小編建議所有3D打印愛好者收藏。一來涉及到的知識(shí)點(diǎn)很可能幫你解決目前遇到的問題；二來可以系統(tǒng)學(xué)習(xí)3D打印知識(shí)，幫你更好的了解、使用3D打印機(jī)。

3D打印拉絲或垂料問題如何解決

? ? ??很多時(shí)候，我們會(huì)看到打印完成的3D打印件上殘留很多耗材，這就是大家所說的拉絲。通常，這是因?yàn)閲娮煲苿?dòng)到新位置時(shí)，耗材從噴嘴中垂下來導(dǎo)致的。解決拉絲的問題，最常用的是方法是“回抽”。開啟回抽后，擠出機(jī)完成模型區(qū)域的打印，噴嘴中的耗材會(huì)被回拉，再次打印時(shí)，耗材會(huì)被重新推入噴嘴，從噴嘴頂部擠出。要確認(rèn)回抽是否開啟，可以在機(jī)器設(shè)置中查看。接下來，我們可以通過調(diào)節(jié)以下參數(shù)來改善這種情況。

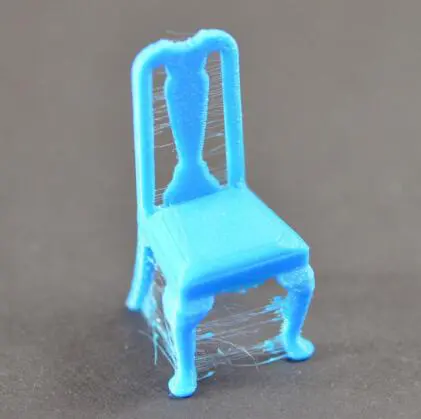

拉絲或垂料

?? ? ??回抽距離?

? ??回抽最重要的設(shè)置，是回抽距離。它決定了從噴嘴會(huì)拉回多少耗材。一般來說，從噴嘴中拉回的耗材越多，噴嘴移動(dòng)時(shí)，越不容易垂料。正?；爻殚L(zhǎng)度設(shè)置在6mm-10mm，具體也要看耗材的特性。

?? ? ??回抽速度

? ? ??下一個(gè)回抽相關(guān)的設(shè)置，是回抽速度。它決定了耗材從噴嘴抽離的快慢。如果回抽太慢，耗材將會(huì)從噴嘴中垂下來，進(jìn)而在移動(dòng)到新位置之前，開始流出。如果回抽太快，耗材可能與噴嘴中的耗材斷開，甚至驅(qū)動(dòng)齒輪的快速轉(zhuǎn)動(dòng)，可能刨掉耗材表面部分。有一個(gè)比較理想的值，介于3600mm-6000mm/min(60-100mm/s)。值得注意的是，實(shí)際操作中需要根據(jù)你使用的材料來定，所以，這個(gè)合適的速度需要不斷做試驗(yàn)來確認(rèn)。

?? ? ??溫度太高

? ? ??如果你已經(jīng)檢查了回抽速度，下一個(gè)導(dǎo)致拉絲問題的常見因素就是擠出機(jī)溫度。正常的PLA打印溫度在190℃-210℃，如果溫度設(shè)置太高，噴嘴中的耗材會(huì)變的非常粘稠，進(jìn)而更容易從噴嘴中流出。如果溫度設(shè)置太低，耗材則會(huì)保持較硬狀態(tài)，難以從噴嘴中擠出。如果你覺得回抽速度設(shè)置沒問題，但仍出現(xiàn)了拉絲現(xiàn)象，可以試試降低擠出機(jī)溫度，降5℃-10℃，這對(duì)最后的打印質(zhì)量可能有明顯影響。

?? ? ??移動(dòng)距離太長(zhǎng)

? ? ??除去以上因素，還有一個(gè)原因可以導(dǎo)致拉絲的發(fā)生，那就是移動(dòng)距離太長(zhǎng)。短距離移動(dòng)足夠快，耗材沒時(shí)間從噴嘴中流出，但長(zhǎng)距離移動(dòng)就有可能導(dǎo)致拉絲。這個(gè)在cura里沒辦法通過設(shè)置參數(shù)來改善，只能通過上述因素進(jìn)行綜合調(diào)節(jié)，盡量避免這種情況的發(fā)生。
