引言
Introduction01
?

?

抄繪到底該怎么抄？怎樣在抄繪上學習的東西應用到快題中？如何在快題設計上開竅？如何將理論上的東西應用到快題上？相信這是初學快題的同學會產生的疑問，而快題基礎導學班讓你從一開始在快題的理解上就領先在起跑線上，所以趕快加入導學課程吧，和努力的大家一起攻克快題！

課程內容介紹
Introduction to course content01
?

抄繪——“從一而終”的過程

?

Part.1

抄繪到底在“抄”什么？

?

①平面圖：抄繪平面圖是提升方案質量最快的方法之一。在學習快題的初期可以學習平面圖的構圖方式和景觀結構、路網如何組織，先在整體上掌握什么是適合的比例尺度，這是快題入門的第一步。
?

同時節點的豐富程度也影響著平面效果，因此在注重平面整體構圖結構時也不要忘了抄繪具體節點，比如入口、濱水、兒童活動、體育場等節點都可分類整理，擴充自己平面節點的庫存，防止在后期出現不知道畫啥的尷尬期。
?

?

②效果圖：效果圖一般分為人視點透視圖和鳥瞰圖。抄繪效果圖主要是積累手繪表達，比如植物、構筑、水景的立面畫法，豐富圖面效果。

?

③剖面圖：抄繪剖面圖一般都比較快，可以學習高差處理以及各個設計元素的手繪表達。剖面不僅在地形處理上要顯示出設計的高差，在地面上的植物、構筑物等也得體現豎向處理。

④建筑立面：如果大家考快題會考察建筑的學校，在后期也得抄繪建筑立面圖，學習空間的虛實對比，相對來說比較套路化和簡單。

?

Part.2

抄繪的目的
?

不少同學到快題學習的后期都還是在盲目抄繪，僅僅是為了完成老師布置的任務。但之所以抄繪這么重要，是因?yàn)閷?duì)于所有同學來說，抄繪都可以積累畫快題時的想法思路，了解該采取的形式和面對不同情況時的處理情況。和寫作文一樣，只有腦袋里有足夠的素材才能“下筆如有神”。而且對于手繪較差的同學，抄繪還可以在積累的同時鍛煉自己的手繪能力，可謂一舉兩得。

Part.3

案例選擇

抄繪基本上是以平面為主，在平面上花費的時間應是最多的。

在選擇抄繪的整個平面時，可以去多個設計網站找尋素材，比如常用的谷德、景觀中國、張?zhí)凭坝^(guān)等等。按照常考的廣場、公園、濱水綠地、校園綠地分類，了解不同綠地性質的場地常采取哪些形式構圖和組織交通流線、景觀結構。

在選擇抄繪節點時，也是按照之前說的入口、停車場、兒童活動場地、運動場、濱水節點、鋪裝形態等不同類型進行分類整理，形成自己的資料庫。

Part.4

教會你如何高效抄繪

分清目的：
?

如果是單純學習如何組織空間結構、積累想法思路的同學，主要目的是分析場地功能界限、結構的組織、學習如何用地形、道路、植物等設計要素銜接各空間，因此在手繪上不用太詳盡地表示，可適當潦草一些，比例上也不一定要1：1還原。如果自己的手繪基礎比較差，那么在抄繪時除了要注重上述的之外，在手繪上也要盡量畫好畫清晰，雖然前期會慢一點但之后的效果卻提升了。

抄繪步驟：

Step1：分析方案優點，分清綠地空間性質、景觀結構；

Step2：將整體比例找好，繪制路網；

Step3：細化空間具體形態和鋪裝細節；

Step4：繪制等高線、植物、陰影等。

?

▲

芝加哥東湖公園

▲

紐約長島獵人角海濱公園

?

02

對于快題的認知

“快”：

快題當然重在一個“快”字上，因此時間把握非常嚴格。大多數學校的考研快題是六小時，內容一般要求總平面圖、剖面圖、節點圖、效果圖、鳥瞰圖，少數學校還包括建筑的平立剖。在篇幅上基本是1張A1紙，有的學校甚至?xí)?張A1。因此在畫快題時是爭分奪秒的，不允許有太多的思考時間。
?

以6h要畫建筑的快題為例，大致時間安排如下：

?可以看出來，平時的快題練習和素材積累將成為我們上考場時的底氣，在后期一定要注重速度的提升，不然畫不完等于白畫。

?

“題”：

在畫快題之前需要根據給出的題干找到踩分點，根據場地現狀解決問題，找尋最合適的方案。因此解題十分重要，直接關乎著整體的空間結構。這和做數學題有些類似，根據具體的問題比如處理保留建筑、場地高差、匯水處理、組織人流交通等一一做出相應的解。并且快題沒有唯一的解，“一問多解”代表著只要功能空間、結構合理，形式是可以多變的。

?

除此之外，大家應該都在本科期間完成過課程設計。和課程設計的項目不同，快題時間短任務重，因此不能面面俱到，在平面表達上也應主次分明。其次，快題應清晰表現功能空間、景觀結構和交通流線，不要在圖面上過于繁瑣，方便老師順利get到你的思路。

03
?

Part.1

圖名

?

尺寸和位置：A1圖紙上一個方框約為5x5（cm）大小，一般位于左上角、右上角；

熟：練習常用的一個即可；

穩：要規范，勿潦草；

明：字體大小合適，字體清楚即可。

?

Part.2

設計說明
?

分析基地概況：表明場地位置、周邊環境情況、人流來向及周?chē)杼峁┑幕顒?dòng)服務類型，闡述針對場地內部問題而提出的解決方法。再對場地的景觀設計進行功能及性質的定位。

闡明設計思想：比如設計的主導思想以生態保護、文化傳承...為主，充分發揮綠地效應，堅持以人為本的原則，體現了...設計思想。本設計分為...這幾個功能區，設計幾個入口，植物配置體現...的風格和氛圍。特色景點也可簡要描述。

提出展望：通過設計旨在滿足人們...的需求，提供...的場所，打造一個全新的...地帶。

?

Part.3

經濟技術指標

可參考下列表格：

Part.4

分析圖
?

前期分析圖：可以按照?qǐng)龅貎?nèi)外部環境現有情況進行分析，比如人流來向、周邊道路、場地地形等。

?

功能分區圖：根據功能分為如入口集散區、文化展示區、兒童活動區 、濱水活動區、密林休憩區等命名。

?

景觀結構分析圖：應有主要節點、次要節點、主軸線、次軸線，主節點應在主軸上，景觀結構顯示明顯。

?

交通流線分析圖：主要流線和次要流線應區分清楚，界限分明。

?

Part.5

平面圖
?

基本規范表達：

尺度一般為1：500，大尺度為1：1000；以及注意關于圖名比例尺、路網寬度、植物、鋪裝、等高線、節點的規范畫法。

?

功能流線結構的組織：

功能分區：依照?qǐng)龅噩F(xiàn)有條件劃分，比如看周邊環境的性質、場地所需功能、內部具體條件等來進行功能區的布置。

景觀結構：在較大尺度上的剖面圖主軸線表現清晰，學會利用植物、地形等營造大小空間從而清晰表現景觀結構。

交通流線：入口選擇要看周邊環境性質，主入口和次入口的選擇應分析流量量大的方向。在人流量大、易聚集的入口確定快速通道，確保人們可以快速通過場地到達周邊環境。另外路網連接應順應地形，串聯主要節點空間。

?

繪制順序：

Step1：確定功能的大概分區以及景觀結構；

Step2：路網連接保證人流快速通行需求及劃分大小空間；

Step3：確定平面形式，畫出具體道路、各節點分區邊界；

Step4：細化節點，繪制等高線，畫出鋪裝形式和水體、植物、構筑物等；

Step5：完善細節，加上陰影、標注、指北針等。

Part.6

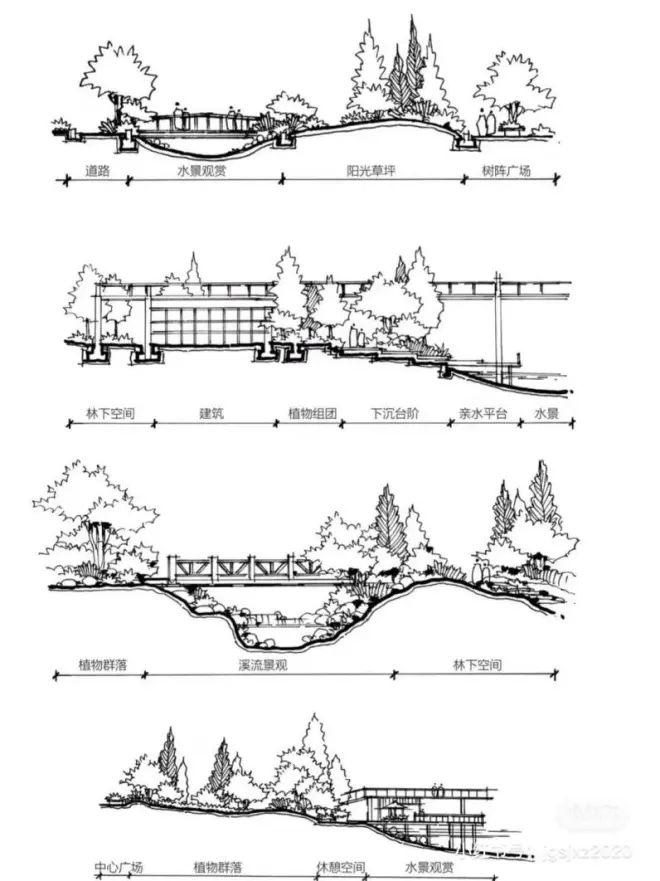

剖面圖
?

基本規范表達：尺度一般為1：100、1：200，在表現整體地形時可用1：500。剖面圖也要記得標注和標高。

表現豎向設計：要表現出處理過后的高差設計，特別是高差變化大的場地，剖面能更直觀和方便表現場地的凹凸變化。因此在選擇剖面的位置時不應隨便選擇，若場地濱水則可選擇表現內部到濱水界面豐富變化的位置。

Part.7

效果圖
?

鳥瞰圖重在表現場地整體結構和疏密關系。鳥瞰圖的兩點透視適合大多數場地，一點透視可以在表現場地高差時使用，具有更強烈的視覺感。

?

人視點的透視圖也是分為一點和兩點透視，重在表現場地的重要節點。像這種透視圖可以提前備好模板，在考試套用時記得環境的微調。

?

04
?

學習快題的基本素養

?

拒絕形式化：

剛學習快題的大家很容易被外在的形式誤導，從而先考慮形式再將功能結構放進去，這樣的設計邏輯是錯誤的??！功能優于一切，只要基本的功能結構合理，不管曲線還是折線的形式都是可以的。所以大家在學習初期一定要拒絕形式化，從功能出發尋找最優解。
?

?

學習風景園林設計的六要素：

地形、植物、建筑物、鋪裝、構筑物、水在設計中的使用。

?

?
