?一、和聲搜索算法介紹

和聲搜索（Harmony Search, HS）算法是一種新穎的智能優化算法。類似于遺傳算法對生物進化的模仿、模擬退火算法對物理退火的模擬以及粒子群優化算法對鳥群的模仿等，和聲算法模擬了音樂演奏的原理。

上圖是一個由7個人組成的樂隊，每個人演奏一種樂器，它們的演奏加起來對應一組和聲X={x1, x2, x3, x4, x5, x6, x7}，他們會進行不斷的進行配合以及排練來得到最好的和聲效果，整個過程使用一個f(x)函數來衡量和聲的效果好壞，這個f(x)就相當于總指揮，對他們演奏出的每一組和聲進行權衡，如果達不到要求就繼續演奏，直到得到一組滿意的和聲為止，這就是和聲算法的最優化過程。

上面就是和聲算法的基本思想，下面來具體看看算法的實現過程。

1.1、理解幾個變量

1、和聲庫大小（ Harmony memory Size，HMS）：因為每個樂器演奏的音樂具有一定的范圍，我們可以通過每個樂器的音樂演奏范圍來構造一個解空間，然后通過這個解空間來隨機產生一個和聲記憶庫，所以我們需要先為這個和聲記憶庫指定一個大小。

2、記憶庫取值概率（Harmony memory considering rate, HMCR）：每次我們需要通過一定的概率來從這個和聲記憶庫中取一組和聲，并且對這組和聲進行微調，得到一個組新的和聲，然后對這組新和聲進行判別是否優于和聲記憶庫中最差的和聲，這個判別使用的就是上面說的f(x)函數進行比較，所以，我們需要隨機產生一個記憶庫取值概率。

3、微調概率(Pitch adjusting rate, PAR)：上面已經說過，我們以一定的概率來在和聲記憶庫中選取一組和聲，進行微調，這里指定的就是這個微調概率。

4、音調微調帶寬?bw：上面說了會把從記憶庫中取出的一組和聲以一定的概率進行微調，這里指定就是這個調整幅度。

5、創作的次數?Tmax：這里指定的就是演奏家需要創作的次數，也就是上面整個調整過程需要重復多少次。

1.2、算法步驟

1、初始化上面的五個變量

2、確定解空間
上面有7個樂器，每個樂器的樂器演奏都在一定的范圍內，通過確定每個樂器的音樂演奏范圍，確定一個解空間。

上面的N對應的就是7，表示有7種樂器，U表示音樂的上限，L表示音樂的下限，這樣就為每個樂器的樂器確定了一個范圍，整個組合對應的就是一個解空間。

3、初始化和聲記憶庫

我們首先會根據初始化的和聲庫大小HMCR和上面和聲的解空間來隨機的產生一個大小為HMCR的和聲記憶庫。

矩陣表示如下：

4、產生一個新和聲

（1）在[0，1]之間隨機的產生一個變量rand1，并且將rand1與上面初始化的HMCR進行比較。

•


• 如果rand1小于HMCR，那么在上面初始化的和聲記憶庫中隨機的得到一組和聲

•


• 否則就在上面的解空間中隨機的得到一組和聲。

最終，就得到一組和聲，如果這組和聲是從和聲庫中得到的，就需要對這組和聲進行微調，在[0，1]之間隨機的產生一個變量rand2

•


• 如果rand2小于上面初始化的PAR，就需要以上面初始化的微調帶寬bw來對和聲進行調整，得到一組新和聲

•


• 否則，不做調整

可以看到上面進行了兩次的變異過程，最終得到了一組和聲。

5、更新和聲庫

將得到的新和聲使用f(x)進行進行計算，如果這個新和聲比上面初始化的和聲庫HM中最差的的解具有更好的目標函數解，那么將這新的和聲替換掉和聲庫中那個最差的和聲。

6、判斷是否終止

根據上面初始化的創作的次數來看當前創作次數是否已經達到這個最大次數，如果沒有，則重復4-5的過程，直到達到最大創作次數。

三、柵格地圖介紹

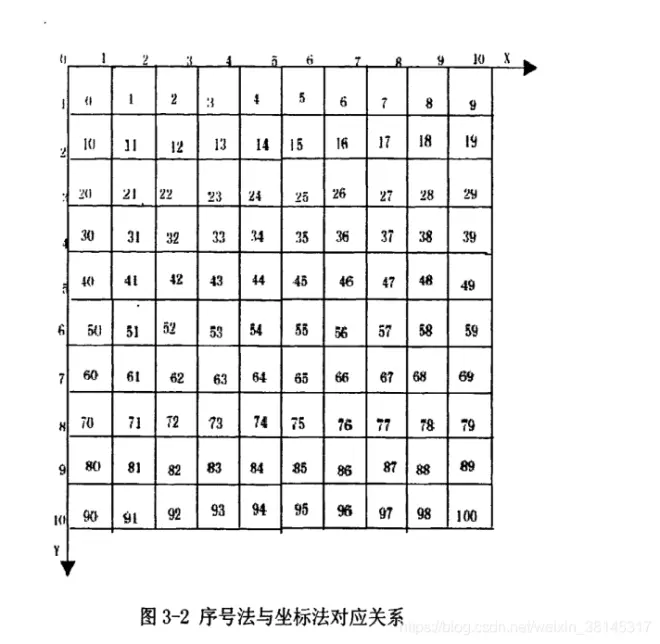

柵格地圖有兩種表示方法，直角坐標系法和序號法，序號法比直角坐標法節省內存

室內環境柵格法建模步驟

1.柵格粒大小的選取

柵格的大小是個關鍵因素，柵格選的小，環境分辨率較大，環境信息存儲量大，決策速度慢。

柵格選的大，環境分辨率較小，環境信息存儲量小，決策速度快，但在密集障礙物環境中發現路徑的能力較弱。

2.障礙物柵格確定

當機器人新進入一個環境時，它是不知道室內障礙物信息的，這就需要機器人能夠遍歷整個環境，檢測障礙物的位置，并根據障礙物位置找到對應柵格地圖中的序號值，并對相應的柵格值進行修改。自由柵格為不包含障礙物的柵格賦值為0，障礙物柵格為包含障礙物的柵格賦值為1.

3.未知環境的柵格地圖的建立

通常把終點設置為一個不能到達的點，比如（-1，-1），同時機器人在尋路過程中遵循“下右上左”的原則，即機器人先向下行走，當機器人前方遇到障礙物時，機器人轉向右走，遵循這樣的規則，機器人最終可以搜索出所有的可行路徑，并且機器人最終將返回起始點。

備注：在柵格地圖上，有這么一條原則，障礙物的大小永遠等于n個柵格的大小，不會出現半個柵格這樣的情況。

四、代碼

clc; close all clear load('data1.mat') S=(S_coo(2)-0.5)*num_shange+(S_coo(1)+0.5);%起點對應的編號 E=(E_coo(2)-0.5)*num_shange+(E_coo(1)+0.5);%終點對應的編號 PopSize=20;%種群大小 OldBestFitness=0;%舊的最優適應度值 gen=0;%迭代次數 maxgen =100;%最大迭代次數 %% 灰狼算法 c1=0.6;%頭狼保留概率 c2=0.3;%次狼保留概率 c3=0.1;%差狼保留概率 Alpha_score=inf; %change this to -inf for maximization problems Beta_score=inf; %change this to -inf for maximization problems Delta_score=inf; %change this to -inf for maximization problems %% 和聲算法 HMCR=0.95;%記憶庫取值概 PAR=0.4;%微調概率 bw=0.1;%帶寬 %% %% 初始化路徑 Group=ones(num_point,PopSize); ?%種群初始化 %最優解 figure(3) hold on for i=1:num_shange ? ?for j=1:num_shange ? ? ? ?if sign(i,j)==1 ? ? ? ? ? ?y=[i-1,i-1,i,i]; ? ? ? ? ? ?x=[j-1,j,j,j-1]; ? ? ? ? ? ?h=fill(x,y,'k'); ? ? ? ? ? ?set(h,'facealpha',0.5) ? ? ? ?end ? ? ? ?s=(num2str((i-1)*num_shange+j)); ? ? ? ?text(j-0.95,i-0.5,s,'fontsize',6) ? ?end end axis([0 num_shange 0 num_shange])%限制圖的邊界 plot(S_coo(2),S_coo(1), 'p','markersize', 10,'markerfacecolor','b','MarkerEdgeColor', 'm')%畫起點 plot(E_coo(2),E_coo(1),'o','markersize', 10,'markerfacecolor','g','MarkerEdgeColor', 'c')%畫終點 set(gca,'YDir','reverse');%圖像翻轉 for i=1:num_shange ? ?plot([0 num_shange],[i-1 i-1],'k-'); ? ?plot([i i],[0 num_shange],'k-');%畫網格線 end for i=2:index1 ? ?Q1=[mod(route_lin(i-1)-1,num_shange)+1-0.5,ceil(route_lin(i-1)/num_shange)-0.5]; ? ?Q2=[mod(route_lin(i)-1,num_shange)+1-0.5,ceil(route_lin(i)/num_shange)-0.5]; ? ?plot([Q1(1),Q2(1)],[Q1(2),Q2(2)],'r','LineWidth',3) end title('和聲算法改進的灰狼算法-最優路線'); %進化曲線 figure(4); plot(BestFitness); xlabel('迭代次數') ylabel('適應度值') grid on; title('進化曲線'); disp('和聲算法改進的灰狼算法-最優路線方案：') disp(num2str(route_lin)) disp(['起點到終點的距離:',num2str(BestFitness(end))]);

?
