?上一篇文章為大家介紹了塑料拉力試驗(yàn)機(jī)做的一些力學(xué)試驗(yàn)，今天科準(zhǔn)測(cè)控小劉給大家詳細(xì)介紹一下塑料薄膜拉伸試驗(yàn)的一些相關(guān)內(nèi)容：塑料拉力試驗(yàn)機(jī)也被稱(chēng)為塑料拉力測(cè)試儀，塑料薄膜拉力測(cè)試機(jī)、塑料拉力機(jī)、萬(wàn)能材料試驗(yàn)機(jī)。

參考標(biāo)準(zhǔn):

GB1040-70 塑料抗拉屈服強(qiáng)度標(biāo)準(zhǔn)

GB1040-79 塑料拉伸試驗(yàn)方法

什么是塑料薄膜拉伸試驗(yàn)？

主要是指沿塑料薄膜試樣縱向主軸恒速拉伸，直到斷裂或應(yīng)力（負(fù)荷）或應(yīng)變（伸長(zhǎng)）達(dá)到某一預(yù)定值，測(cè)量在這一過(guò)程中試樣承受的負(fù)荷及伸長(zhǎng)。

試驗(yàn)設(shè)備：

科準(zhǔn)測(cè)控拉力試驗(yàn)機(jī)

試驗(yàn)試樣

1）形狀

試樣定為，寬度10mm~25mm，長(zhǎng)度不小于150mm長(zhǎng)條試樣中間部位有間隔50mm的兩條平行標(biāo)線。

2）注意

有些薄膜材料斷裂時(shí)有很高的伸長(zhǎng)量，可能超過(guò)拉力試驗(yàn)機(jī)的行程限度，那么這個(gè)時(shí)候，可以把夾具間的初始距離減少到50mm。

下圖試樣用于斷裂應(yīng)變很高的塑料薄膜

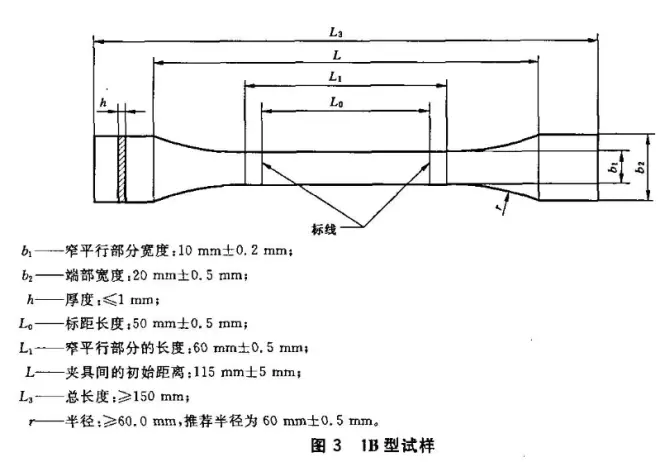

下圖試樣用于硬質(zhì)片材

其他類(lèi)型的軟質(zhì)熱塑性片材

在每個(gè)塑料薄膜試樣中部距離標(biāo)距每端5 mm以?xún)?nèi)測(cè)量寬度b和厚度h。寬度b精確至0. 1mm，厚度h精確至 0. 02 mm。

記錄每個(gè)試樣寬度和厚度的最大值和最小值,并確保其在相應(yīng)材料標(biāo)準(zhǔn)的允差范圍內(nèi)。

計(jì)算每個(gè)試樣寬度和厚度的算術(shù)平均值,以便用于其他計(jì)算。

試驗(yàn)步驟

1. 設(shè)置拉伸試驗(yàn)速度，根據(jù)塑料拉伸試驗(yàn)標(biāo)準(zhǔn)中規(guī)定的試驗(yàn)速度。一般薄膜速度為5mm/min，50mm/min,100mm/min,200mm/min,300mm/min或500mm/min。進(jìn)行塑料薄膜試驗(yàn)時(shí)候，試樣不能承受支承或承受引伸計(jì)重量。

2. 安裝好塑料薄膜的拉伸夾具

3. 將試樣放到夾具中，務(wù)必使試樣的長(zhǎng)軸線與試驗(yàn)機(jī)的軸線成一條直線。當(dāng)使用夾具對(duì)中銷(xiāo)時(shí)，為得到準(zhǔn)確對(duì)中，應(yīng)在緊固夾具前稍微繃緊試樣,然后平穩(wěn)而牢固地夾緊夾具，以防止試樣滑移。

4. 電腦軟件設(shè)置好拉伸的速度、停機(jī)大力值范圍等參數(shù)。

5. 點(diǎn)擊開(kāi)始試驗(yàn)、等塑料薄膜被拉斷試驗(yàn)機(jī)停止工作。

6. 保存好試驗(yàn)數(shù)據(jù)或打印數(shù)據(jù)供生產(chǎn)參考使用。


以上關(guān)于拉力試驗(yàn)機(jī)物理機(jī)械性能檢驗(yàn)的內(nèi)容，塑料制品的質(zhì)量要好就需要做機(jī)械性能測(cè)試。如果產(chǎn)品拉伸能力差，則在使用的時(shí)候會(huì)很容易出現(xiàn)破裂、損壞現(xiàn)象。之后科準(zhǔn)測(cè)控小編還有關(guān)于塑料拉斷力、塑料的剝離、抗壓性能測(cè)試的相關(guān)內(nèi)容陸續(xù)與大家分享！
