施工圖的問題對于設計師來說一直存在，無論是圖紙深度還是細節，都令新手沒有頭緒，有些設計師甚至工作一年多，在拿到項目的時候也感覺無從下手。

在室內設計行業高速發展的這十幾年，我們的整體方案水平是得到了顯著提升的，但是我們的圖紙質量以及項目控制程度卻越來越低。

圖紙好壞分不清，天真的以為圖紙畫的越多越好，在錯誤的道路上越走越遠，而不自知。

布局、參照、圖紙集、標準作圖邏輯，設計方案理解、設計提資解讀.……只懂一些皮毛，奢望進入一線設計公司，門檻都還夠不到。

只會死記硬背標準節點，面對設計造型無從下手，不會分析底層邏輯，越學越累！

公司無標準，習慣混亂，不會團隊分工，作圖效率低！

甚至盲目學習插件工具，不重視圖紙邏輯，終于淪為一個畫圖工具人！

上過太多天價網課，但“一看就會，一用就廢”，連一套完整的施工圖紙都畫不出。

如果你還在被以上這些問題困擾，那么今天這篇文章你一定要看到底！

1、每個公司的制圖規范都有其鮮明特點和獨到之處！

施工圖在整個行業中所扮演的角色越來越重，特別是對于剛?cè)胄谢蛘呷胄胁痪玫脑O(shè)計師，施工圖能力成了公司考核比較重要的一個版塊。

但是實際上，無論是已工作的或者剛畢業的設計師，根本不知道繪制出一套完整的施工圖需要注意些什么！

? ? ? ? ? ? ? ? ? ??△平面布置圖△

施工圖從項目流程來講，是在方案設計和擴初圖基礎上繪制的圖紙。施工圖最重要用途之一是能夠指導施工。我們所繪制的施工圖表達全面了，工人看懂了，后續施工才能順利有序地進行下去。

那么，一套好的施工圖應該是怎么樣的呢？

? ? ? ? ? ? ? ? ? ? ??△天花布置圖△

完整的施工圖需要有深度，能夠準確地表達出裝修信息，指導施工。圖紙的深度不是越深越好，而是需要根據具體項目情況具體分析對待。通常需要做到各區域細節用材明確、標準工藝做法確定，天地墻的做法確定，墻體完成面能夠準確定位以及相關機電點位能夠整合。

? ? ? ? ? ? ? ? ?? ? △天花燈具連線圖△

?一套完整的施工圖，體系和內容必然是完整的，并且符合相關的規范。施工圖體系包括目錄、設計說明、材料表，圖紙索引、圖紙內容等。而圖紙的內容除了平面圖、立面圖、節點圖外，還有大樣圖、門表、局部大樣圖等。

? ? ? ? ? ? ? ? ? ? ?? ??△立面圖△

2、掌握一套施工圖完整繪制流程,至關重要！

圖紙的繪制、圖面的繪制看似容易，但也是最容易出問題的。比如圖紙布局、比例大小、圖紙圖層設置、線型設置、尺寸標注等等。

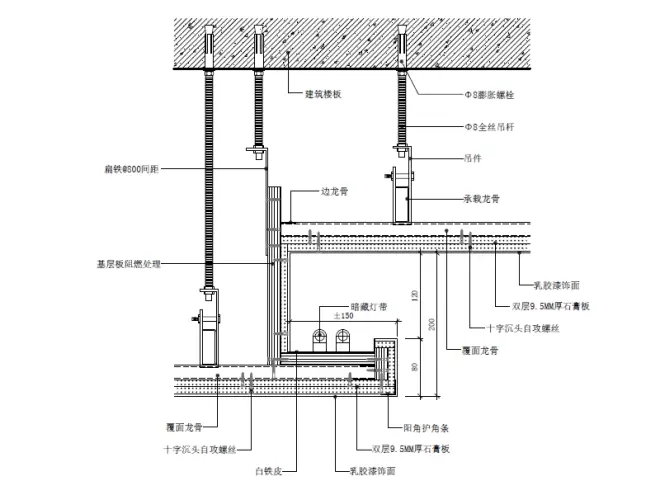

? ? ? ? ? ? ? ? ? ?? ? △天花節點△

布局出圖，最重要一環是圖層的設置，圖層設置有很多屬性，除了圖名外，還有顏色、線形、線寬等。這些設置都與圖面繪制準確性息息相關。圖紙的圖層設置又與打印樣式設置緊密相關，每一個圖層顏色設置都對應著相應的線寬設置和淡顯設置。

?? ? ? ? ? ? ? ? ? ? ? △墻身節點△

尺寸標注，標注關乎著施工圖表達信息的準確度，不可或缺。尺寸標注和材料標注是施工圖標注的重要組成，而標注樣式是根據制圖規范來制定的，不同的圖幅，對于字高、大小、顏色也是不同的。

細節表達，一套完整的施工圖除了必要的元素的表達，細節也影響著施工圖的完整程度。比如，填充圖案的樣式大小、索引符號剖切符號的大小和位置、標注位置、布局排圖等都需要注意。

做好細節把控，熟悉一套標準的施工圖完整繪制流程，嚴格控制好施工圖圖紙方面的輸出，才不會一直在施工圖的修改上浪費大量時間、瘋狂加班！
