組態軸的屬性，就是為伺服軸配置物理電機和參數。

1：雙擊運動組中的“Axis0”（或者右鍵單擊運動組中的“Axis0”，在彈出菜單中選擇“Properties”），在彈出的“Axis Properties – Axis0”對話框中切換到“General”（[?d?enr?l]：一般；一般原則；常規）選項卡。如下圖所示。

Axis Configuration：軸配置。（Configuration [k?n?f?g??re??n] 布局，構造；配置）?？梢詫⑤S配置為“Servo”或者“Feedback only”兩種之一。

選擇了 Servo，則具有下列性能：

--全伺服運行。

--為控制或項目維護可以使用的位置、速度、加速度等數據。

--位置與速度閉環。

如果選擇了Feedback Only，則僅限于位置反饋數據，此選項一般用于沒有驅動和電機、只有反饋的情況。

2：在“Axis Properties – Axis0”對話框中切換到“Units”（['ju:n?ts：單位）選項卡。如下圖所示。

Position Units：位置單位。（Position[p??z??n]：位置）。是用戶定義的工程單位。（注意：此單位即為該軸在程序中可以直接使用的運行單位，若為直線負載可以為‘mm’、‘cm’、或者‘inch’；而旋轉負載則為‘deg’、‘rev’或者‘rad’等）。在控制器中的每個軸都可以設置為不同的位置單位。

Average Velocity Timebase：平均速度時間基準，又稱為平均速率時基。（Average Velocity [??v?rid? vi?l?siti]：平均速度。Timebase ['ta?mbe?s]：時間基準，時基）。它用于計算軸的平均速度，是軸行進總的距離除以時間總量而得到的時間基值。為了過濾輸出速度的噪聲引起的小變化，該值應該設置的足夠大；但為了跟蹤速度有意義的變化，該值又應該設置的足夠小，一般建議采用0.25s—0.5s。

3：在“Axis Properties – Axis0”對話框中切換到“Conversion”（[k?n?v?:?n]：變換，轉變）選項卡。如下圖所示。

Positioning Mode：定位模式。（Positioning[p?'z??n??]：配置，布置；定位。Mode [m??d]：方式；時尚，風尚）?？梢詫⑤S的定位模式配置為“Rotary”（[?r??t?ri]：旋轉的)或者“Linear”（[?l?ni?(r)]：直線的，線形的）兩種之一。

Conversion Constant [k?n?v?:??n ?k?nst?nt]：轉換常數。用于將軸的位置單位轉換為反饋計數值。每一次軸通過退繞距離，通過從實際和命令位置中減去退繞距離值，默認為200000

Position Unwind：位置展開。指旋轉軸的初始位置，該值代表了執行自動電子退繞的距離。即旋轉軸復位反饋位置值，其形式為每個電機轉的反饋計數值。該值是命令位置和實際位置之差。默認為200000

Drive Counts/1.0 Position Units Based on 200000 Counts/Motor Rev：以 200000個計數/電機每轉作為基準，驅動器計數/1個位置單元.

Drive Counts/Unwind Based on 200000 Counts/Motor Rev：以 200000個計數/電機每轉作為基準，驅動器計數/展開。

4：切換到“Drive/Motor”（驅動器/電機）選項卡。如下圖所示。

Loop Configuration：伺服環配置。（Loop [lu:p] 圈，環）。如下圖所示，可以將驅動器和伺服電機之間的伺服環配置為：

“Position Servo”（位置環伺服）：僅用安裝在電機上的反饋裝置提供位置和速度反饋信號而實現的全位置伺服控制。

“Auxliary Position Servo”(輔助位置環伺服)：用安裝在電機外部的附加反饋裝置實現的全位置伺服控制，以增加位置精度和減少機械的運動。

“Dual Position Servo”（雙位置環伺服）：用安裝在電機上的雙環速度反饋裝置而實現的全位置伺服控制。

“（Motor）Dual Command Servo”（雙命令伺服）：僅用安裝在電機上的反饋裝置提供位置和速度反饋而實現的全位置伺服控制。

“Auxiliary Dual Command Servo”（輔助雙命令伺服）：用輔助（比如從外部到電機）反饋裝置提供位置和速度反饋而實現的全位置伺服控制。

“Velocity Servo”（速度環伺服）：僅用安裝在電機上的反饋裝置而實現的速度伺服控制。

“Torque Servo”（扭矩環伺服）：用安裝在電機上的僅為了通信的反饋裝置而實現的轉矩伺服控制。

“Dual Command/Feedback Servo”（雙命令/反饋伺服）：

Drive Resolution：驅動器分辨率。（Resolution [?rez??lu:?n]：決心；解決；分辨率）。默認為電機每轉200000個驅動器計數。

Drive Enable Input Checking：驅動器使能輸入檢查。如果選中，表示驅動器要檢查其本身I/O端口的驅動器使能信號，該伺服驅動器必須在硬件使能觸點接通（即輸入為1狀態）的情況下，才允許使能，如果沒有該信號到來的話（即輸入為0狀態），即使控制器發出了運動指令，驅動器也不會動作。取消選中，表示驅動器不會檢查其本身I/O端口的驅動器使能信號，這樣只要有運動指令到達驅動器，則驅動器就會驅動電機動作，即只要通過軟件即可直接控制伺服驅動器的使能。

注意：當選擇該項后，下面的“Drive Enable Input Fault”（驅動器使能輸入故障）項處于可選狀態。

Drive Enable Input Fault：驅動器使能輸入故障。當選擇上面的“Drive Enable Input Checking”（驅動器使能輸入檢查）該項可選。如果選擇該項，當外部的驅動器使能故障發生時，將通報一個驅動器故障輸入信號給每一個運動模塊，相應的在“Fault Actions”（故障動作）選項卡中的“Drive Enable Input”（驅動使能輸入）項中要選擇該故障的處理方式。

Real Time Axis Information（實時軸信息）。（Information [?nf??me??n]：信息，數據；通知；消息）。此處可以選擇兩個伺服狀態特征（或稱之為屬性）傳送給控制器來表明目前的位置數據，這些特征（或?qū)傩裕┛梢灾苯釉L問標簽，而不再需要使用GSV指令去查詢這些特征（或?qū)傩裕┊?dāng)前的值。

點擊“Change Catalog..”（更改目錄）后彈出如下窗口，選擇相應的伺服電機型號，點擊OK以確認。（Change [t?e?nd?]：改變，變更；交換，替換。 Catalog ['k?t?l?:g]：目錄）。也可以通過“Filter”（[?f?lt?(r)]：過濾器）中從“Voltage”（[?v??lt?d?]：電壓。比如：230V/460V/480V等電壓等級），“Family”（[?f?m?li]：家族；系列。比如：1326AB[-B]/LDL/HPK/MPL-B/MPM-B/RDB-B等系列），“Feedback Type”（反饋類型。比如：Resolver（[r?'z?lv?]：旋轉變壓器）/Sin/Cos/SKM/SKS/SRM/SRS/TTL等類型）。如圖所示。

注意：只要選定了伺服電機的型號（即目錄號）即可，不需要再另外輸入電機銘牌的信息或其他的電機參數。

5：在“Axis Properties – Axis0”對話框中的“Drive/Motor”（驅動器/電機）選項卡，單擊“Calculate…”（[?k?lkjule?t]：計算）按鈕，彈出“Calculate Position Parameters”（計算位置參數。Calculate [?k?lkjule?t]：計算，估計。Parameter [p??r?m?t?(r)]：參數）對話框。在該對話框中計算實際設備的傳動比例。 點擊“Calculate”并點擊“Update”（[??p?de?t]：更新，刷新）來更新傳動比的參數。如下圖所示。

經過更新的傳動比參數會同步更新到“Conversion”（轉換）選項卡中的“Position Unwind”（位置展開）參數。如下圖所示。

經過更新的傳動比參數同時也會同步更新到“Drive/Motor”（驅動器/電機）選項卡中的“Drive Resolution”（驅動器分辨率）參數。如下圖所示。

6: 在“Axis Properties – Axis0”對話框中的“Motion Planner”（運動規劃器。Motion [?m???n]：運動。Planner [?pl?n?(r)]：計劃者，規劃者）選項卡。如下圖所示。

Output Cam Execution Targets：輸出凸輪執行目標數。（Cam [k?m]：凸輪。Execution [eks??kju:?n]：實行，執行。Target [?tɑ:g?t]：目標；目的；對象）。確定在這個軸上建立的輸出凸輪執行節點的數量，該值即輸出凸輪的數目，如果為0則表示沒有。

Program Stop Action：程序停止動作（方式）。（Program [pr??gr?m]：程序；計劃，安排。Stop [st?p]：）停止；中斷。Action [??k?n]：行動；作用；動作；行為）。定義設備（該設備正在處理過程）正在經歷模式改變時，軸以什么方式停止。如圖所示。可以選擇一下幾種方式：

--Fast Disable：快速禁止。軸以當前組態的最大減速值減速到停止。減速期間，伺服環一直維持，直到軸運動停止。然后驅動器使能=0，伺服環=0

--Fast Shutdown：快速關閉。軸以當前組態的最大減速值減速到停止。一旦軸運動停止，軸將被設置為關閉狀態（驅動器使能=0，伺服環=0， Ok接觸器=0），要從此關閉狀態恢復，必須執行復位指令。

--Fast Stop：快速停止。軸以當前組態的最大減速值減速到停止。在軸停止后，伺服環=1

--Hard Diasble：硬禁用。軸立即取消使能（驅動器使能=0，伺服環=0，Ok接觸器=1）。如果此前軸沒有被組態為某種動態斷開的功能，軸將沿向滑行到停止。

--Hard Shutdown：硬關閉。軸立即置于關閉狀態。如果此前軸沒有被組態為某種動態斷開的功能，軸將沿向滑行到停止。要從此關閉狀態恢復，必須執行復位指令。

Master Delay Compensation：主環延時補償。用于平衡延遲時間（在讀主軸命令位置和應用關聯從軸的命令位置）。保證了從環軸命令位置能精確跟蹤主軸的實際位置。如果軸被組態為Feedback Only，此項不能選擇。

Enable Master Position Filter：啟用主環位置過濾器。過濾主軸位置輸入到從軸齒輪（或位置凸輪）的信號，即平滑來自主軸的真實位置信號，并平滑從軸的運動。

Master Position Filter Bandwidth：主環位置過濾器的帶寬。單位為HZ，若設置為0，則不起過濾作用。

7: 在“Axis Properties – Axis0”對話框中的“Motor Feedback”（電機反饋。Motor [m??t?(r)]：電機，馬達。Feedback [fi:db?k]: 反饋；反應）選項卡。如下圖所示。

Feedback Type：反饋類型。只讀值。當在“Drive/Motor”（驅動器/電機）選項卡中選定電機目錄號（型號）以后，伺服電機所使用的編碼器反饋形式也就確定了。

Cycle [sa?kl]：周期，循環。只讀值。指的是編碼器反饋線數，即編碼器每旋轉一周，所產生的正/余弦波形個數。當在“Drive/Motor”（驅動器/電機）選項卡中選定電機目錄號（型號）以后，伺服電機所使用的編碼器反饋線數也就確定了。

Interpolation Factor [?n?t?p???le???n ?f?kt?]：內插因子。只讀值。指的是用于對正/余弦波形進行細分的比例因數。該值用于計算下面的反饋裝置的分辨率

Feedback Resolution：反饋分辨率。（Resolution [rez??lu:?n]：分辨率）。只讀值。指反饋裝置的分辨率。(Feedback Resolution) = (Cycle) X ( Interpolation Factor)。

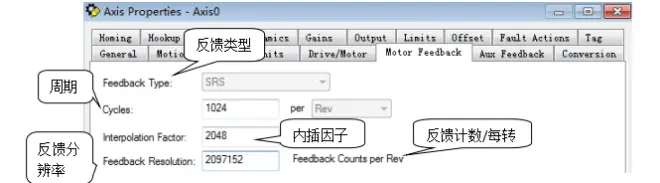

如圖所示：2097152 = 1024 X 2048 。

8: 在“Axis Properties – Axis0”對話框中的“Homing”（[h??m??]：歸零）選項卡。如下圖所示。

Mode [m?ud]：模式，方式。為軸選擇歸零的方式。如左圖所示。可選模式有：

--Active [?ktiv]：積極的，主動的；迅速的。以梯形運動曲線歸零，歸零的位置基于物理設備參考點。

注意：在Active模式下，有六種歸零序列可供選擇。

--Passive [p?siv]：消極的，被動的。此模式下會重新定義發生歸零限位開關或編碼器標記事件時軸的絕對位置。歸零的位置基于軸的當前位置在下一次反饋標記產生時，或者由歸零限位開關確定。被動歸零常用來校準不受控的軸，盡管它也可以和受控軸配合使用以創建自定義的歸零順序。該模式不會發出運動命令，控制器僅僅只是等待限位開關和（或）標記事件的發生。

注意：在Passive模式下，有Immediate/Switch/Marker/Switch – Marker四種歸零序列可供選擇。

--Absolute [?bs?lju:t：絕對的，完全的，無條件的。通過將已配置的“歸零位置”應用于絕對反饋設備的報告位置來確定軸的真實絕對位置。歸零的位置由申請歸零位置的值變?yōu)檎?，同時由絕對值編碼器報告軸的絕對位置。

注意：在Absolute模式下，僅有Immediate（立即）一種歸零序列可供選擇。

Position：位置。表示分配給軸歸零的絕對位置。默認為0。對于直線軸，任何在軟件定義的行程之內的值都可以。對于旋轉軸，小魚初始距離的值都可以使用。表示在完成指定的歸零順序后，為軸輸入期望的絕對位置（以Position Units計）。雖然可以使用軟件行程限制范圍內的任何值，但大多數情況下此值設置為0。

Offset [?fset]：補償；偏移，偏置（距）。當歸零順序完成后，軸為了到達歸零位置也需要移動的偏移距離。這個最終位置是先到達歸零位置以后再決定的。默認為0。

Sequence [si:kw?ns]：序列；排序，順序。旋轉軸歸零的歸零順序（又叫做歸零序列）。如圖所示?？蛇x序列有：

--Immediate [i?mi:di?t]：立即的，直接的?？刂破髁⒓粗概蓺w零位置給當前軸，即將歸零位置設置為目前的實際位置，而不進行運動。

--Switch [sw?t?]：交換機；開關；轉換?？刂破饕韵聢D所示的順序指派歸零位置給軸。軸以指定的歸零速度朝指定的歸零方向移動，當控制器探測到歸零限位開關，軸減速直到停止，然后再以歸零返回速度反方向運動，當歸零限位開關被清除時，將立即把當前的軸位置定義為歸零位置，軸開始減速直到停止，然后軸又以歸零返回速度移動到歸零位置。

--Marker [mɑ:k?(r)]：標識，標記?？刂破饕詧D所示的順序指派歸零位置給軸。軸以指定的歸零速度朝指定的歸零方向移動，當控制器探測到編碼器標記，將立即把此刻軸的位置定義為歸零位置。

--Torque – Level ：扭矩等級。（Torque [t?:k]：扭矩，轉矩。Level [levl]：水平，水準；層面；級別），當歸零轉矩水平值到達時，將此刻軸的位置設置為歸零位置。

--Torque – Level Marker ：當歸零轉矩水平值到達后，再檢測到反饋標記時，將此刻軸的位置設置為歸零位置。

Limit Switch – Normally ：限位開關 – 正常。（Limit [l?m?t]：限制，限定；界限。Normally [n?:m?li]：正常地；通常地；一般地）。本參數僅在開關（Switch）歸零順序被選擇時才可用。此項規定了限位開關的常態狀態（常開還是常閉狀態）。

Active Home Sequence Group ：活動歸零順序組。如下圖所示。

Direction [d??rek?n]：方向。如下圖所示。

----Forward Uni – directional : 單向正向。（Forward [f?:w?d]：前進地；向前。Direction [d??rek?n]：方向）。軸在正軸方向上點動，直到檢測到歸零事件（開關或標記），然后繼續在同一方向上移動，直到軸停止（減速停止或者移動行程達到偏移距離）為止。

--Forward Bi – directional : 雙向正向。軸在正軸方向上點動，直到檢測到歸零事件（開關或標記），然后在反方向上點動，直到軸停止（減速停止或者移動行程達到偏移距離）為止。

--Reverse Uni – directional：單向反向。軸在負軸方向方向上點動，直到檢測到歸零事件（開關或標記），然后繼續在同一方向上移動，直到軸停止（減速停止或者移動行程達到偏移距離）為止。

--Reverse Bi – directional：雙向反向。軸在負軸方向上點動，直到檢測到歸零事件（開關或標記），然后在反方向上點動，直到軸停止（減速停止或者移動行程達到偏移距離）為止。

A、 Speed [spi:d]：速度。主動歸零順序的第一階段使用的點動輪廓的速度。該值應大于零且小于最大速度。

B、 Return Speed：返回速度。（Return [r??t?:n]：返回；回轉；歸來）。返回階段的點動輪廓速度。該值應大于零且小于最大速度。

C、 Torque Level：當選擇“Torque – Level” 或“Torque – Level Marker”歸零序列時，要輸入的扭矩水平（扭矩級別）值。

8: 在“Axis Properties – Axis0”對話框中，切換到的Limit”（限定值。[?l?m?t]：限制；限量，限度；界限）選項卡。如下圖所示。

Hard Travel Limits：硬件行程限制。（Travel [tr?vl]：旅行，前進）。此項僅在“Conversion”（轉換）選項卡中的“Positioning Mode”（定位模式）選擇“Linear”（直線形式）時才可以選擇。如果選中，當直線運動的軸移動超過機器的物理限制時，就產生了超行程的條件。如果軸超過了最大行程限制（正向或反向），就會產生一個硬件超行程故障，相應的在“Fault Action”（故障動作）選項卡的“Hard OverTravel”（硬件超行程）項中要選擇故障處理動作的方式。

Soft Travel Limits：軟件行程限制。（Soft [s?ft]：（柔）軟的（部分）；軟件）。由RSLogix 5000軟件模擬的硬件行程限制，提供了更深層的防止超行程的安全措施。如果軸超過了最大軟件行程限制（正向或方向），就會產生一個軟件超行程故障，相應的在“Fault Action”（故障動作）選項卡的“Soft OverTravel”（軟件超行程）項中要選擇故障處理動作的方式。此項僅在“Conversion”（轉換）選項卡中的“Positioning Mode”（定位模式）選擇“Linear”（直線形式）時才可以選擇。

注意：選擇該項后，在下面的“Maximum Positive”（正向最大行程。Positive [p?z?t?v]：積極地；正面的；正的）和“Maximum Negative”（反向最大行程。Negative [neg?t?v]：消極的，否定的；拒絕；負的）輸入正向和方向行程限制值。歸零位置必須位于軟件超行程限制正向值和反向值之間。

Postion Error Tolerance：位置誤差公差。（Tolerance [t?l?r?ns]：公差。寬容，容忍；限度）。對于位置閉環來說，當軸沒有移動時，軸的實際位置和命令位置之間的位置誤差是不同的。

該參數指定了SERCOS伺服驅動器在發生位置誤差故障之前所允許的位置誤差，即如果軸的實際位置和命令位置之間的誤差不超過該值就不會產生位置誤差故障，如果超過該值就會產生位置誤差故障，相應的要在“Fault Action”（故障動作）選項卡的“Position Error”（位置誤差）項中要選擇故障處理動作的方式。

Position Lock Tolerance：位置鎖定公差。（Lock [l?k]鎖）。指定了置位 位置鎖定狀態位 的位置誤差允許值。較小的值可以提高精確性。

Peak Torque / Force Limit：峰值轉矩/力限制。（Peak [pi:k]：山峰，最高點；峰值。Force [f?:s]：力；勢力）。設置轉矩平衡兩個方向的限制值，當實際轉矩超過該值時，DriveStatus屬性的狀態位就會置位。

Continuous Torque / Force Limit：連續轉矩/力限制。（Continuous [k?n?t?nju?s]：連續的）。設置了轉矩限定在兩個方向的平衡，當實際的轉矩超過定義的轉矩限定值時，DriveStatus屬性的狀態位就會置位。

9: 在“Axis Properties – Axis0”對話框中，切換到“Fault Action”（故障動作）選項卡，進入故障處理方式頁面。如下圖所示。

Drive Enable Input：驅動器使能輸入。只有在“Drive / Motor”（驅動器/電機）選項卡中選擇了“Drive Enable Input Checking”（驅動器使能輸入檢測）和“Drive Enable Input Fault”（驅動器使能輸入故障）之后，該項才可以選擇，當發生驅動器使能輸入故障時，該項指定相應的動作方式。

Drive Thermal：驅動器溫度。（Thermal [θ?:ml]：溫度）。

Feedback Noise：反饋噪音干擾。（Noise [n??z]：噪音，嘈雜聲，雜音）。當過多的EMI（電磁干擾）干擾反饋設備的電路時作用。

Feedback：反饋。當控制器較長時間沒有檢測到軸的反饋設備時作用。

Position Error：位置誤差。當位置誤差超過“Limits”（限制值)選項卡中“Postion Error Tolerance”（位置誤差公差）所設定的值時作用。

Hard Overtravel：硬件超行程。當軸位置超過了硬件行程限制時作用。該項必須在“Limits”（限制值)選項卡中“Hard Travel Limits”（硬件行程限制）選擇時可選。

Soft Overtravel：軟件超行程。當軸位置超過了軟件行程限制時作用。該項必須在“Limits”（限制值)選項卡中“Soft Travel Limits”（軟件行程限制）選擇時可選。

Phase Loss：相位（階段）丟失。（Phase [fe?z]：階段，相位；周相。Loss [l?s]：損失，減少；丟失，遺失，虧損；失?。?。

注意：對于以上每個故障的作用選項有：

A、 Shutdown：關閉。（MASR指令用于恢復關閉狀態）。驅動器禁用Logix 5000/驅動器故障行為。此外，Logix中的軸進入關閉狀態，這會禁用任何將該軸用作主凸輪或主齒輪的軸。此外，故障軸的AxisHomedStatus位清零。關閉是對故障最嚴重的處理方法，通常用于在不盡快斷電情況下會危及機器及人員的故障。

--伺服的作用（比如反饋）立即解除。即伺服環=0

--驅動器變頻輸出=0

--驅動器使能輸出=0（即接觸器使能輸出=0）

--驅動器的OK接觸器=0

B、 Disable Drive：禁用驅動器。驅動器禁用Logix 5000/驅動器故障行為。

--伺服的作用（比如反饋）立即解除。即伺服環=0

--驅動器變頻輸出=0

--驅動器使能輸出=0（即接觸器使能輸出=0）

C、 Stop Motion：停止運動。軸以最大減速度減速（在“Axis Properties”（軸屬性）>“Dynamic”（動態）選項卡中設置）。軸停止運動后，伺服回路保持啟用狀態，但除非是故障復位，否則不會產生任何運動。這是響應故障最溫和的停止機制。通常用于不太嚴重的故障。

--軸以組態的最大減速度立即減速停止。

--伺服的作用（比如反饋）立即解除。即伺服環=0

--驅動器使能輸出=0（即接觸器使能輸出=0）

D、 Status Only：僅狀態。驅動器繼續運行。7段故障狀態指示燈、驅動器狀態指示燈以及DPI（如果使用的話）指示狀態。應用程序中必須處理任何運動故障。通常，在不適合采取標準故障動作的應用項目中使用該設置。

--沒有作用發出。

--所用軸的故障都由應用程序處理。
