1、設計成果提交

對于設計成果提交，需要注意3個方面的問題：成果形式、圖紙數量、裝訂形式。

1、成果形式

設計成果的提交形式各有不同。這里，我會詳細地進行以下說明。

a、紙質圖紙

紙質圖紙又有2種：一種是白圖，另一種是藍圖。

①?白圖

白圖的好處在于打印方便，圖幅在A3以內的話，公司內部就可以直接操作打印。但白圖不具備正規圖紙的效力，往往適用于一些不需要設計資質和報批報審的中小項目。

白圖還有一個缺點，就是打印成本較高，尤其是需要提供多套圖紙的時候。而這一點，藍圖的成本相對就會低很多。

②?藍圖

藍圖的打印原理是，出一張硫酸紙底圖后，以其為模板再進行顯影復制多份圖紙，有點像做出一個模具以后重復進行石膏翻模。因此藍圖可以低成本復制，圖紙數量越多，成本相對就越低。

同時，對于正規的工程項目來說，審批單位也只接收藍圖的，當然這里所指的藍圖是具有相關設計資質單位簽字蓋章后的藍圖。

最后關于紙質圖紙，還有一點你需要注意：在CAD制圖時，我們經常會使用一些細點和顯的方式來進行填充表達。因為這樣的表達在PDF和白圖上看會顯得細致淡雅，為我們的圖面加分。

但在藍色圖紙（藍圖）的背景上經過曬圖后，一些圖紙的細節會衰減，很多內容在藍圖上將無法顯示，最終造成讀圖的障礙。

比如下面這個案例。

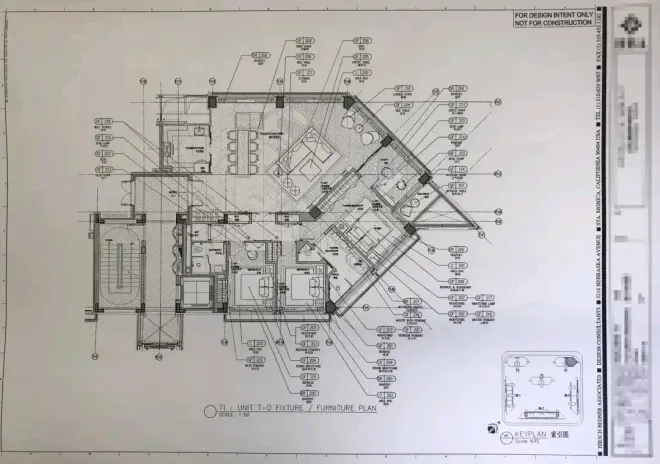

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?△PDF

? ? ? ? ? ? ? ? ? ? ? ? ? ???△白圖

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?△藍圖

所以希望你在圖紙繪制時考慮到這方面的問題，并提前打出樣圖進行判斷。

b、電子版本

施工圖的電子文件，一般是指CAD文件和PDF文件。一些特殊的項目，可能還需要提供配套的3D模型文件和SU模型文件。

提交電子文件最大好處在于，文件本身可編輯，尤其是當業主需要做預算的時候，通過在CAD文件當中測量，可以直接調取需要的數據。

但在提交電子文件的時候有2點需要特別注意：

①?在提交CAD文件的同時，需要提供打印樣式文件、參照文件和特殊字體（除電腦系統默認字體以外的字體）文件；

②提交的CAD文件需要保存為低版本（dop設計默認的保存版本為CAD2007），以免因為業主使用的CAD軟件版本過低，導致CAD文件無法正常打開。

最后，關于電子版本的成果提交你還需要了解一點：近年來隨著國家關于圖紙送審制度的改革和推進，很多城市的圖紙審核已經不需要再提供紙質圖紙了，而是提供圖紙的電子文檔。

一般先是讓具備資質的設計單位在平臺上填寫一系列資料后，再一張張上傳DWF格式的圖紙文件，最后審圖單位會在線上給出審圖意見，這種方式很大程度上提高了報審效率，并且減少了資源的浪費。

c、實物提交

這里我們說的實物主要指的是材料實物樣板，有些項目需要深化設計配合提供相應的實物樣板，而不只是圖片資料。

因為圖片資料一般是由拍照或掃描而來，所以會存在很大的色差問題，并且材料本身的質感也很難通過圖片表現出來。

d、光盤提交

以光盤形式提交圖紙的做法已經很少使用了，目前大多應用在投標項目中。設計公司會根據投標要求將圖紙資料刻錄進光盤，然后封標提交。

2、圖紙數量

正規項目的施工圖紙一般需要提供8套，但是并不固定，具體數量還是取決于業主的需求。對于一些商業項目來說，就算打印20-30套也不足為奇。

之所以要這么多的原因在于：項目大，參與的單位多，招投標單位、監理、管理公司；業主設計部門、工管部門、成本采購；不同標段的施工單位；機電安裝單位，每家給2套，這就幾十套圖紙出去了。

在提供圖紙的具體數量時，你還需要注意：業主對于圖紙數量的需求往往并不是一次性的，很可能是先要幾套，再要幾套，當圖紙變更后，可能還需要提供幾套升版圖紙。

所以我們要做好每次提供圖紙的記錄，當提供圖紙的數量超出合同約定時，提醒業主需要追加圖紙打印費用。

3、裝訂形式

圖紙的裝訂形式有2種：一種是普通裝訂，另一種是疊圖。

下面圖片就是普通的裝訂形式：

項目中常規使用的圖紙，基本都是采用這種裝訂方式。這種方式的好處在于，查看圖紙比較方便，需要了解哪部分的信息可以隨手翻查。而且圖紙是裝訂在一起的，翻看過程中也不容易丟失。

下面的圖片是我們所說的疊圖：

施工圖紙用于政府部門報審或存檔時，必須要疊圖，也就是把圖紙按照一定的方式一張一張折疊成A4大小后用繩子捆扎好，原因在于標準檔案盒就是A4的，這樣更便于存放和管理。

2、圖紙?zhí)峤坏某绦?/strong>

這里我們說的成果提交程序指的是當圖紙繪制完成后，圖紙從輸出到交付給業主的整個過程。一般情況，這個過程大概有9個步驟：

輸出PDF文件→打印硫酸紙→送設計院審核圖紙→相關負責人簽字→圖紙蓋章→送回打印公司進行曬圖→裝訂或疊圖→快遞送圖→圖紙簽收單簽字留底。

1、輸出PDF文件

對于圖紙打印來說，現在已經很少會直接使用dwg格式的文件了，更多都是先將dwg格式的文件導出成PDF文件，之后再通過PDF文件直接進行打印。

這種方式的好處在于，可以避免因為缺少字體、缺少參照文件、缺少打印樣式文件等原因?qū)е聢D紙輸出不統一的問題。并且很多業主在對成果提交的需求中，也明確提出需要提供圖紙的PDF文件。

2、打印硫酸紙

將輸出好的PDF文件發送給打印公司后，就要開始打印硫酸圖了。打印硫酸紙就相當于在做一個圖紙的底版，有些像我們在電影中看到的印鈔底版一樣，只要有了這個底版我們就可以根據這個底版復制更多的圖紙。

根據我們現在了解的情況，打印一張A2圖幅的硫酸圖大概需要30秒，如果一套圖紙有300張，打印所需要的時間大概就是2.5小時，以此你可以來預判自己打印圖紙所需要的時間。

3、送設計院審核圖紙

等硫酸紙打印好了以后，就是將圖紙送去設計院進行圖紙審核，也就是你所使用圖框的那家設計院。

在審核過程中可能會出現圖紙錯誤的問題，如果是一些小的錯誤，可以使用刀片把錯誤的地方刮掉，再用黑色的碳素筆把錯誤的地方修改過來，如果錯誤的地方比較大，就需要重新打印了。

一般來說設計院審核圖紙至少需要2天時間，圖紙量大的話起碼也需要一周時間，并且還需要考慮設計院的工程師是否有空。

4、相關負責人簽字

當圖紙審核通過后，就需要設計院相關的負責人進行簽字了，這也是整個環節中最重要的部分，因為這里的所有簽字都會起到法律效力。

如果你使用過不同設計院的圖框會發現，每家設計院相關需要簽字的人都會有所不同。

上圖就是幾家不同設計院需要簽字的負責人，這里我們不需要太糾結，使用哪家設計院的圖框，就按照相應設計院的要求找對應的人簽字就好。

5、圖紙蓋章

關于圖紙蓋章你需要知道，蓋章和簽字完全是兩回事。

如果圖紙只簽了字但沒有蓋章，圖紙也并不具備法律效力。在上海，室內施工圖需要蓋2個章，分別是：設計單位的資質章和施工圖負責人的圖章，如下圖：

6、送回打印公司進行曬圖

上面的一套流程走完，將所有的硫酸圖送回打印店進行曬圖。

根據我們的經驗成熟的師傅大概一個小時可以曬600張A2圖幅的圖紙，如果一套圖有300張圖紙，需要8套的話，大概需要4個小時才能全部曬完。

7、裝訂或疊圖

藍圖曬好后根據具體要求進行裝訂或疊圖。

8、快遞送圖

圖紙裝訂好后，下一步就是將圖紙快遞給業主，這個過程中需要注意快遞的時間問題。

一般情況下異地快遞需要2-3天左右的時間。對于快遞的憑證一定要保存好，并需要將快遞的單號和快遞公司名稱發送給業主。

9、圖紙簽收單簽字留底

業主在收到圖紙之后需要在圖紙簽收單上簽字，圖紙簽收單一般我們都會和圖紙一起郵寄給業主。

如果業主方便，我們可以要求業主將簽過字的簽收單郵寄給我們以作留底。也可以讓業主把簽過字的簽收單拍照發送給我們留底。
