還記得當年我們用著速度很慢的機械硬盤和配置較差的電腦，開機需要一分鐘甚至兩分鐘的時候嗎？而看到別人用上了固態硬盤，電腦開機只要10秒鐘而感到很羨慕呢？

當年固態硬盤確實是非常貴的，對于裝機預算緊張的用戶來說一般是不會考慮的，但這幾年隨著存儲技術的發展，固態硬盤幾乎成為了我們裝機時候的標配，我們都知道把系統安裝到固態硬盤里開機速度會變的很快，速度快的甚至10秒以下就能開機，可以為我們節約很多時間。

有些需要經常頻繁對硬盤進行大量讀寫操作的應用，使用讀寫速度較慢的機械硬盤也很容易產生瓶頸，例如在進行視頻轉碼的時候，將一些巨大和高碼率的素材放在讀寫較慢的機械硬盤中進行轉碼的時候，就會發現轉碼過程中CPU并沒有滿載，但是那塊機械硬盤卻占用100%了。

如今固態硬盤分為SATA協議和Nvme協議的，雖然SATA協議的固態硬盤已經可以滿足大多數用戶的需求，對于低速機械硬盤使用習慣的用戶來說已經是提升非常大了，升級難度也不高，只要給固態硬盤接上供電和SATA線，再將SATA線連接到主板，再把系統遷移或者安裝到里面就可以了。

不過Nvme協議的固態硬盤有著更高的連續讀寫速度，目前主流的高端Nvme固態的讀寫速度已經達到了2000到3000M（在Pcie 3.0 x4的傳輸模式下），這也就意味著拷貝一個單獨的大文件或者一部電影，只需要幾秒鐘就能完成。因此Nvme固態為電腦性能帶來了新的增長點，同時也成為了高端用戶以及發燒玩家追求的標配。

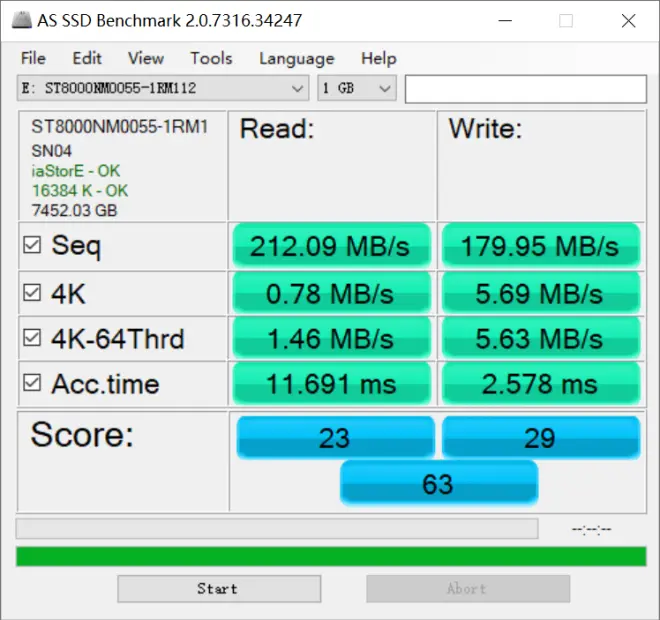

如圖是我個人的Intel P3700 400G，S3500 600G，希捷8T EXOS機械硬盤的速度測試。

雖然P3700的速度現在也不算是很快了，但它穩定，運行溫度低，寫入壽命強是我個人比較喜歡的。

從上面的測試就可以看出，Nvme固態硬盤的4K隨機讀寫性能，4K多線程，延遲各方面都是強于SATA固態的，機械硬盤就不用說了，大家都知道它是三塊硬盤里面跑分最低的，原因是它是靠磁頭在盤片上來回移動進行存取數據的，它存儲數據也不像固態那樣是連續存儲的，一個文件有可能被零散的存放在各個磁道上，要完整讀取一個文件，磁頭可能就需要移動很多次，所以讀寫速度非常慢，延遲也非常高，尤其是4K隨機讀寫可以說是被固態硬盤血虐的，不過機械硬盤也有它的優點嘛，這里就不多解釋了，這塊8T的機械硬盤也是我需要搞大容量存儲才搞的。

但是Nvme固態并不是所有主板都能支持的，大家都知道英特爾平臺對Nvme固態的原生支持是從9系主板開始，在100系列以后的主板才開始完美支持的，雖然可以購買轉接卡進行轉接，但即使是使用轉接卡轉接了，主板BIOS也不一定能識別和做為系統盤開機，那老平臺用戶是不是只能老老實實的用SATA協議的固態，放棄連續讀寫非?？焖俚腘vme硬盤呢？

別放棄，只要我們有一定的動手能力，依然可以讓老平臺用上高速的Nvme固態，之前我給華擎X79極限玩家11折騰BIOS的時候給這塊主板添加了Nvme固態硬盤的支持，所以就想做一個給UEFI BIOS的主板添加Nvme支持的教程，可以讓老平臺煥發出余熱，希望給大家?guī)硪恍椭?，謝謝大家的支持。

該方案適用于UEFI的BIOS，需要修改主板BIOS，然后再將修改后的BIOS刷回去，這里聲明修改BIOS和刷BIOS有一定的風險，推薦動手能力強的用戶嘗試，操作不當可能會讓主板無法點亮甚至損壞主板，因操作不當而造成的損失本人概不負任何責任。

該方案我們需要準備以下硬件和工具，以及確保自己有一定的動手能力。

硬件上需要準備的東西

Nvme硬盤一個，規格是M.2，U.2和ALC插卡式的均可，我拿M.2規格的東芝XG3 256G舉例，這個原本是打算給我那個Win10平板升級的，之前本來想拆一下那個平板的，但害怕手殘拆壞就放棄了，這塊硬盤也就暫時閑置了。

注意并不是所有M.2規格的硬盤都是Nvme協議的，它們也有SATA協議和AHCI協議的，接口也會有差別，購買的時候一定要注意區分。

轉接卡一張，除了ALC插卡式的Nvme硬盤可以直接插在主板的PCIE插槽上使用以外，早期的主板并沒有M.2和U.2接口，因此需要使用M.2或者U.2的硬盤的話，我們還需要準備好對應的轉接卡。

需要添加Nvme支持的主板

我用華擎X79極限玩家11舉例，雖然到現在X79年事已高，英特爾X79芯片組于2011年發布，所以將插槽定為了LGA2011，即2011根針腳，距離現在已經過去了9年，在2017年AMD銳龍發布以后，CPU又再次進入了快速發展時期，英特爾也為新出的桌面CPU增加了核心，在現在的新平臺面前，X79也沒有什么性價比了，這塊板子我也是買來收藏和折騰的，雖然現在實際用的不多了，但是這么高規格的主板怎么能沒有Nvme的支持呢？

軟件上需要準備的東西

CrystalDiskInfo，用來檢測硬盤的傳輸模式。

CrystalDiskMark或者AS SSD Benchmark均可，用來測試硬盤的讀寫速度。

Nvme模塊文件NVMeExpressDxE.ffs

我這里提供兩個模塊文件，一個文件比較大，一個比較小，大家可以根據自己情況選擇，在BIOS芯片容量不夠或者BIOS空間不足時就可以使用壓縮版的那個。

MMTool，用于給BIOS添加Nvme模塊用。

主板對應的BIOS（必須是UEFI BIOS）在主板廠商對應的官網上面下載即可。

U盤一個，用來刷BIOS用，不需要很大的，只要能放的下BIOS文件就可以了。

教程中用到的所有工具整合下載：https://pan.baidu.com/s/13XawHu0F4V5fZDY_KIKPkA? ?提取碼：b6og

準備完這些以后，我們的教程就可以開始了。

在教程開始前我們先做個小測試，方便一些新手理解，老主板為什么要給BIOS添加Nvme模塊才能使用呢？直接使用轉接卡轉接它不能識別嗎？

那我們就測試一下，首先把這塊Nvme硬盤安裝到轉接卡，再插到主板的Pcie插槽上面。

然后開機，在BIOS里面我們可以看到主板并不能識別這塊硬盤。

但是我們使用一塊裝好系統的SATA硬盤，進入系統以后就會發現這塊Nvme硬盤是可以使用和正常跑分的，只要系統有Nvme驅動的話就沒有問題，但是因?yàn)锽IOS不支持，就不能做為系統盤開機。

為什么會出現這種情況呢？這里簡單的給大家科普一下，首先大家都知道Nvme協議的硬盤是需要走PCIE通道的，如果主板的BIOS不支持Nvme的存儲設備啟動的話，它就無法識別和判斷這個Nvme硬盤到底是屬于什么類型PCIE設備，就會覺得如果它不是硬盤，而是其他類型的PCIE設備該怎么辦呢？因此就沒法把它當做存儲設備進行啟動。

所以我們就需要給主板的BIOS添加Nvme模塊，這里就開始我們的DIY吧。

我個人也認為高速的Nvme固態更適合做為系統盤，做為從盤的話就沒有任何意義了。

首先我們運行MMTool，打開我們需要添加Nvme的BIOS文件。

打開BIOS了以后，我們找到CSMCORE，再點擊模塊文件那里的瀏覽，插入Nvme模塊文件NVMeExpressDxE.ffs

想插入的模塊文件的路徑瀏覽完成后，插入FFS選項中我們選擇插入壓縮，再點擊插入。

插入完成后再檢查這個模塊在BIOS里存不存在，存在的話就說明插入成功了，然后我們將修改后的BIOS保存。

這樣我們的支持Nvme的BIOS就做好了，接下來要把它刷到我們的主板里了，我把它放到U盤里面，我這塊主板是可以直接刷修改后的BIOS的，因此刷BIOS的方法和以前一樣，只要按照常規的操作來做就可以了。

但是這里就有另外一個問題，修改后的BIOS有時候不一定能刷進去，華碩的就很容易出現這種情況，以前我用華碩X99玩E5 V3雞血的時候，修改后的BIOS當時就是提示不能刷。

其實華碩主板的BIOS擴展名為rom的改了也是可以直接刷的，這種類型的BIOS文件通常沒有封裝，也沒有寫保護，在華碩P67和Z68上很常見，但是擴展名為cap的就是已經封裝，并有寫保護的那種了，那種的改了可能就有可能會刷不了。

解決這個的辦法可以使用編程器，對于BIOS芯片可插拔的主板來說比較推薦，但是采用焊接方式的BIOS芯片的話，還需要一個燒錄夾配合編程器使用，例如SOP8的這種。

對于SOP8和SOP16那種焊在主板上的BIOS芯片其實也是可以將芯片拆下來刷寫的，但是那個就需要會熟練的使用熱風槍或者電烙鐵了（說實話我個人手殘是不怎么會用電烙鐵的），對于想折騰到極致，想鍛煉自己動手能力的也可以玩玩，但是拆焊容易損壞PCB的焊盤，操作不當也容易損壞電路板，所以那種情況還是使用燒錄夾來配合編程器好了。

另外華碩的高端主板如果支持無CPU內存刷BIOS的話，應該也是可以使用BIOS Flash Back來刷修改后的BIOS的，這樣刷的話應該不會去校驗?zāi)愕腂IOS到底是不是改過的。

這里我簡單的教一下大家編程器怎么使用，對于BIOS芯片可以插拔和更換的主板來說，我個人更推薦大家使用編程器來刷BIOS，雖然看上去很復雜但其實很簡單，這樣即使刷了錯誤的BIOS讓主板無法點亮了，也可以使用編程器來解決問題。

我這里還有一顆備用的BIOS芯片，圖片看不清請別介意，這個似乎要專業的微距鏡頭才拍的出來的，所以我手機拍的就看不出來，雖然我也想玩這些東西可是沒錢。

那我就給大家介紹一下這顆BIOS芯片是怎么回事吧，這顆BIOS芯片是華邦的，具體型號是25Q128FV1Q，容量為128M，工作電壓為2.7V到3.6V，頻率為104MHz。

其實這個BIOS刷到這顆芯片里有點容量過剩了，這顆BIOS芯片容量有128M，這個BIOS文件大小也就只有8M而已。

我們將這顆BIOS芯片安裝到編程器上，然后再插到電腦的USB接口上，安裝好編程器的驅動和打開編程器的軟件，不同編程器的教程和使用方法可能也會不同，編程器所需的驅動和軟件以及教程可咨詢賣家，有些在安裝驅動的時候需要禁用驅動程序強制簽名，教程中僅供參考。

編程器成功識別出BIOS芯片以后，我們先擦除芯片，防止芯片里面有其他東西影響。

芯片擦除完畢以后，我們再選擇需要刷入芯片的BIOS。

等待編程器的軟件提示燒錄成功以后，這個BIOS就刷好了。

把BIOS刷好確定沒有問題以后，再將BIOS芯片從編程器上取下來，安裝到主板的BIOS芯片底座里，注意芯片上的那個點要對底座的缺口，不要安裝反了。

這種芯片的安裝方法也是我給聲卡創新ZXR換運放的時候?qū)W到的，剛開始我也沒找到規律，后面發現只要芯片上的那個點對底座的那個缺口就對了。

這就是使用編程器來刷BIOS的方法了，不想使用編程器來刷的話，技嘉主板可以試試使用@BIOS，華碩主板可以使用AI Suite 3來刷。

華碩主板使用AI Suite 3來刷的話，先用原版的BIOS通過驗證后，再用修改后的BIOS替換掉那個通過驗證的似乎就可以，刷的時候最好斷開網絡，不然可能會不成功。

回歸原題，等我們的添加了Nvme模塊的BIOS刷完以后，我們重啟電腦，就發現這塊Nvme硬盤已經可以做為系統盤開機了。

之前也提到這塊SATA硬盤上我是安裝了系統的，那么我們在更換了硬盤以后，不想重新安裝系統怎么辦呢？

這里再教一下大家在從SATA硬盤升級到Nvme硬盤的時候，如何不重裝系統完成升級。

我們可以使用DiskGenius這個工具來遷移系統，我折騰硬盤的時候經常使用這個工具來格式化硬盤，分區這些，現在才發現它也有遷移系統這個功能的。

DiskGenius下載地址：http://www.diskgenius.cn/download.php

我們運行這個工具，在工具里面選擇系統遷移，目標磁盤選擇那塊Nvme硬盤，點擊開始等待完成就可以了。

系統遷移完成后我們關機，拔下這塊SATA硬盤（這里圖片當時拍的不好請諒解），BIOS里面再設置這塊Nvme硬盤做為系統盤啟動就可以使用了。

再次重啟以后，我們的系統遷移就完成了，在任務管理器的磁盤里面就可以看到這塊Nvme硬盤已經是做為系統盤使用了。

然后再檢測下整體配置，CPU嘛是個亮機U，就別吐槽為啥這么好的主板配顆亮機U了，主要是現在機器折騰的少了，臺式在也在拿X99做為主力機，X79就把那顆E5 1650 V2給出掉了。

不過等1680 V2或者2697 V2再便宜點的話，我還是想搞顆來玩玩的。

再跑個分看看，這里只是教程示范用，大家平時閑著沒事的時候不要總是用這些測速工具來測試速度玩，因?yàn)檫@些測試工具在測試的時候也會對硬盤進行大量的讀寫操作，對于硬盤來說也是一種損耗。

到這里教程就結束了，再回答幾個大家可能想問的問題。

為什么我的硬盤不能滿速，和宣傳的速度有相差非常大呢？

首先大家都知道Nvme固態是需要走PCIE通道的，這里就涉及幾個問題了，讓我以自問自答的形式給大家講一下，有錯誤的地方請大佬指出，現在機器其實折騰的比較少了，這些東西也是很久以前記得的了，有些地方可能還是生疏了。

什么是PCIE呢？

答：PCIE的全稱是PCI Express，英語全稱Peripheral Component Interconnect Express，即外圍組件高速互聯，它不只是一種計算機擴展卡的規范，也是一項適用于將硬件設備連接至計算機的高速串行擴展總線標準。

什么是PCIE版本？

答：PCIE版本（又稱PCIE修訂版）是處理器或者南橋?qū)CIE通道的支持版本，不同的版本支持不同的傳輸速度。

比如說常見的PCIE修訂版就有PCIE 1.0，1.1，2.0，2.1，3.0，4.0等。

其中PCIE 1.0/1.1的傳輸速率為2.5GT/s，2.0/2.1的傳輸速率為5GT/s，3.0的傳輸速率為8GT/s，4.0的傳輸速率為16GT/s。

目前主流的PCIE修訂版是PCIE 3.0，主流的Nvme固態硬盤正是以PCIE 3.0 x4的傳輸方式進行傳輸?shù)?，PCIE 4.0在AMD的新平臺已經開始慢慢普及。

什么是PCIE通道，PCIE通道的數量是什么呢？

答：PCIE通道是包含兩條差分信號通道的，一條用于傳輸數據，另一條用于接收數據，它是PCIE總線的基本單元，我們常說的x4，x8，x16就是PCIE的傳輸通道數，PCIE通道的總數則是處理器或者南橋支持的PCIE通道總數目。

在北橋還沒有集成到CPU里面之前，PCIE通道是由北橋提供的，例如X58主板的北橋可以提供36條PCIE 1.1的通道，P45主板的北橋可以提供16條PCIE 1.1的通道。

從北橋集成到CPU里面了以后，PCIE通道主要由CPU提供，例如i7 2700K可以提供16條PCIE 2.0的通道，i7 3960X可以提供40條PCIE?2.0的通道。

南橋提供的PCIE通道在英特爾平臺100系列以前的主板，都是8條2.0的PCIE通道，100系列主板以后，南橋提供的PCIE升級為了3.0，高端芯片組也增加了PCIE通道的數量，例如B150芯片組可以提供8條PCIE 3.0的通道，B250芯片組可以提供12條PCIE 3.0的通道，Z170芯片組可以提供20條PCIE?3.0的通道，而Z270/X299/Z370/Z390芯片組可以提供24條PCIE 3.0的通道。

CPU提供的PCIE通道和南橋提供的PCIE通道有差別嗎？

答：由CPU提供的PCIE通道通常被稱為直連CPU的PCIE通道，由南橋提供的PCIE通道則是通過DMI總線從PCH芯片分發出來的。

那么它們之間有什么區別呢？我舉個簡單的例子，例如i7 7800X可以提供28條PCIE 3.0的通道，而X299芯片組可以提供24條PCIE 3.0的通道，那么它們可以同時滿足一張支持PCIE 3.0的顯卡和兩條Nvme固態滿速運行嗎？

答案是只有CPU直連的PCIE通道才可以滿足它們?nèi)俟ぷ鞯倪@個條件，為什么南橋提供的不能滿足這個條件呢？X299提供的PCIE修訂版不是3.0的嗎？和CPU的不是一樣的嗎？

原因是X299芯片組的總線速度只有8GT/s，上面說了PCIE 3.0在x16的模式下，最大的傳輸速率就是8GT/s了，也就是說這個提供的PCIE通道數量雖然看上去是充足的，PCIE設備也不會相互搶通道，但是全速運行的時候卻會降速。當然南橋芯片組的總線速度也不能完全都用去給PCIE，它還要連接其他的設備，當連接的設備非常多的話，速度就會產生非常大的瓶頸。

回答完這些問題后再回歸原題，為什么我升級了Nvme硬盤不一定能滿速呢？

原因就是PCIE通道數量的不足了，普通115X平臺的CPU，包括現在的9900K，都只能提供16條直連CPU的PCIE通道，也就是剛好能滿足一張PCIE 3.0 x16的顯卡使用，而旗艦平臺像X79就不容易出現這個問題，E5全系列包括i7至尊版都可以提供40條PCIE通道（從5820K以后這些入門級的i7至尊版才被減少到28條的），我們在使用很多PCIE設備的話，就會對PCIE的通道數量要求很高，例如組多顯卡和使用Nvme協議固態的時候，一張顯卡需要占用16條PCIE通道，一個Nvme協議的固態需要占用4條PCIE通道，擁有40條PCIE通道的CPU就可以滿足兩張顯卡同時工作在x16的模式下以外，剩下的8條還可以支持兩個Nvme協議的固態滿速。

但主流的115X平臺就是因?yàn)镻CIE通道的不足，只能剛好滿足一張顯卡，剩下的就需要走南橋的PCIE通道，或者使用PLX芯片來擴展PCIE通道，雖然PLX芯片是一個很好的解決方案，但是它成本很高，也有發熱，一般要高端主板才會使用PLX芯片來增加PCIE通道。

例如這塊X79極限玩家11就是使用兩塊PLX PEX 8747芯片，將i7至尊版或者E5的其中32條PCIE通道擴展成64條，來實現讓四張顯卡都可以同時工作在x16的模式下，剩下8條我覺得應該是給 LSI 2308芯片，也就是SAS控制器吧，畢竟這8個SAS接口全部插滿硬盤的話，對總線速度還是有很大需求的。

回歸原題，上面也提到了正是因?yàn)?15X平臺的PCIE通道不足，只能剛好滿足一張顯卡使用，Nvme固態是需要占用4條PCIE通道的，在不拆分CPU提供的16條PCIE通道的情況下，NVME固態很多時候也就是走南橋的PCIE通道了，100系列以前主板的南橋提供的PCIE通道協議是2.0的，所以高速的Nvme硬盤在PCIE 2.0 x4的傳輸模式下就無法滿速。

當然有些主板的PCIE插槽是采用共享帶寬模式設計的，它在支持多顯卡的情況下，可以將CPU提供的那16條PCIE通道拆分成兩條x8的，讓兩張顯卡以x8的模式運行，也就是說如果我們在第二個PCIE插槽安裝了Nvme固態以后，第一個PCIE插槽就會以x8的模式運行，雖然這個看上去損失很大，但對于性能不高的顯卡來說其實也是沒什么損失的。

主板上M.2接口和使用轉接卡轉接的速度一樣嗎？使用轉接卡的速度一定比插在M.2接口上面的速度更快嗎？

我的回答是不一定的，首先要看那個M.2接口支持的傳輸模式，使用轉接卡也要看那個PCIE插槽的修訂版來決定。

例如這塊華擎X99 WS-E/10G的M.2接口就不是滿速的，而是走南橋的，這塊主板因?yàn)槭前遢d萬兆網卡，還需要支持四路x16組多卡的，雖然E5能提供40條Pcie通道，不過X540網卡似乎要占用掉8條Pcie通道，主板需要支持四路x16組多卡的話，使用兩顆PLX PEX 8747芯片可以將E5的其中32條Pcie擴展成64條，從而達到這種效果，不過這時候M.2插槽就沒有足夠的PCIE通道供給它使用了，所以應該是走南橋的，X99南橋提供的PCIE通道協議是2.0的，Pcie2.0 x4的帶寬只有Pcie3.0 x4的一半多，因此這塊主板的M.2接口就不是滿速的了。

那就讓我來測試一下這塊硬盤在PCIE 2.0 x4和3.0 x4的速度差異吧，我把它安裝到這個主板的M.2接口上面（聲卡擋著我就暫時先把它拆一下吧）

在aida64里面也可以看出這塊主板的M.2接口正是走南橋的，以PCIE2.0 x4的模式傳輸。

然后是使用轉接卡插在PCIE插槽上面的測試，以PCIE 3.0 x4的模式傳輸。

這塊主板正是因?yàn)镻CIE通道不夠用的原因，所以M.2是走南橋的，因此這塊主板我使用高速的Nvme固態都是使用轉接卡轉接，一般不會使用那個M.2接口。

當然如果有些主板的M.2接口是滿速32G的話，我們就不需要使用轉接卡，直接安裝到那個M.2插槽上面就可以了，因?yàn)橛行┲靼宓牡诙€(gè)PCIE插槽有可能是走南橋的，PCIE協議也可能是2.0的，使用轉接卡還反而不能滿速。

有些轉接卡雖然看上去是可以讓單個Nvme固態以x16的傳輸模式來進行傳輸?shù)模珜?shí)際上還是以x4來進行傳輸?shù)?，剩余部分的金手指并沒有對應的電路，大家仔細看這個轉接卡就知道了，只有紅圈標注的地方才有對應電路，籃圈標注的地方并沒有電路。

總結來說就是在傳輸模式相同的情況下，無論是使用轉接卡，還是直接插在M.2插槽上面，速度是不會有太大差異的，大家應該根據自己的情況來決定應該使用轉接卡，還是直接插在M.2插槽上面就可以了。

另外M.2的Nvme硬盤發熱還是很大的，建議大家加個散熱，不然在連續讀寫的時候還是很容易因過熱而降速，以前我用過三星SM961的發熱就很大，后面就出掉換P3700了。

還有上面我也說過平時最好不要用這些工具經常測速，這塊硬盤我就是沒怎么用的，只是教程演示的時候測了幾次速，讀寫量就好幾百G了，所以大家平時最好不要經常用這些測速工具來測試硬盤速度，因?yàn)檫@對硬盤也是一種損耗。

那么這篇文章就到這里了，希望可以給大家?guī)硪稽c(diǎn)幫助，謝謝大家的支持。
