地下水液位變送器，溫泉地?zé)峋粶囟葴y量WH311 防雷水位測量儀解決方案：
?1將液位探頭WH311直接100米深井底部,放的過程中可以和深井泵一起下去,放的過程中要保護好鋼絲電纜(如果電纜損壞,就沒有輸出信號了).
?2:將現場數顯表分別從WH6-A1的 4號端子和5號端子用2*1.5平方屏蔽電纜將信號傳輸?shù)娇刂剖覠o紙記錄儀旁邊,然后根據編號將1號顯示器的4號端子接1C,5號端子接1A

地下水液位變送器，溫泉地?zé)峋粶囟葴y量WH311 防雷水位測量儀簡介
WH311水位顯示儀是一種全密封潛入式擴散硅液位測量儀表，該311型選用經過長期穩定性和可靠性試驗的壓阻式壓力傳感器及高精度的變送器，專用電路裝入一個不銹鋼殼體組成一體化的結構和標準化的信號，為現場使用和自動化控制提供了方便。專用線纜與外殼密封連接，可長期投入與變送器結構材料相兼容的液體中使用。

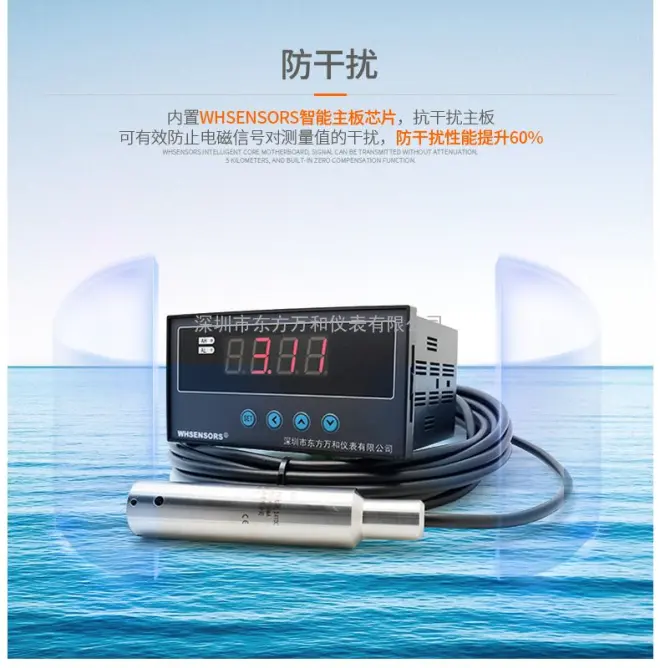

深圳市東方萬和儀表生產的地下水液位變送器，溫泉地?zé)峋粶囟葴y量WH311 防雷水位測量儀?WH311水位顯示儀采用美國德州儀器（TI）公司，原裝芯片放大電路，大大提高傳感器信號輸出的穩定性。用戶可自行用2X1.5平方屏蔽電纜將水位探頭從消防水箱（水池）現場延長到消防控制中心連接WH6液位顯示表，高性能的芯片大大減弱了信號衰減，*遠傳輸距離可以達到5公里。

地下水液位變送器，溫泉地?zé)峋粶囟葴y量WH311 防雷水位測量儀技術參數：
萬和WH311液位傳感器主要技術參數：（詳細參數）
量 程:?0-100m(水位高/深度)?
綜合精度: 0.5%FS；輸出信號: 4～20mA(二線制)、供電電壓: 24DCV(9～36DCV)
介質溫度: 0～60℃
環境溫度:?常溫(-20～60℃)
負載電阻:?大800Ω；絕緣電阻:?大于2000MΩ (100VDC）
密封等級: IP68

液位傳感器外形尺寸：
萬和WH6顯示控制儀主要技術參數：
顯示范圍：—999～9999
精度：±0.5%+1個字；
繼電器輸出：AC250V/3A（阻性負載）上、下限兩組常開常閉輸出，可自己任意設定；
工作電源：AC220V，50Hz；
儀表的外型尺寸：160*80*95（mm），也有其他尺寸供選擇；
儀表的安裝開孔尺寸：152*76（mm）；
儀表的輸入信號：二線制變送器4～20mA。如要取4～20mA電流，只要在液位傳感器回路里串聯即可。
電? 源： 85V AC~265V AC，120VDC~380VDC，功耗小于6W
???????? 12VDC~36VDC，功耗小于6W
????????? 注：直流供電電源應留有一定功率余量，請按每臺24VDC/0.5A， 12VDC/2A配置電源。并注意電源線長度和線徑。
工作環境：0℃~50℃，濕度低于90%R.H，不結露。
顯示范圍：-1999~9999，小數點位置可設定
輸入類型：萬能輸入，可通過參數設定選擇基本誤差：小于0.5%F.S
控制周期：0.2秒
報警輸出：2點繼電器輸出，觸點容量220V AC，3A
變送輸出：光電隔離，輸出分辨力1/3000，誤差小于±0.2% F.S
?????????? 直流電流或直流電壓輸出需訂貨時注明，負載能力大于600Ω
????????? ?直流電流輸出時，可通過設定選擇4mA~20mA，0mA~10mA，0mA~20mA；直流電壓輸出時，可通過設定選擇1V~5V，0V~5V
?????????? 0V~10V變送輸出，需訂貨時注明
★ 變送輸出為選裝功能，需在訂貨時注明，否則儀表不具有此功能。
★ 外供12V同時具有A1或A2型號變送輸出功能時，變送輸出負載能力為450Ω



地下水液位變送器，溫泉地?zé)峋粶囟葴y量WH311 防雷水位測量儀安裝注意方法和接線：
深圳東方萬和WH311水位液位顯示儀其外殼采用全不銹鋼材料，傳感器及外殼連接部分采用激光焊接，信號傳輸選用鋼絲保護專用電纜，提高抗拉強度、耐磨性及抗腐蝕能力。此款產品已逐漸應用于煤層氣井井下液面測量、農田灌溉水井及泵站、地震監測井液面測量、地質勘查深井水文測量、水庫大壩監測、地下水資源管理及地?zé)峋?、工業水池、船舶海洋設備監測等工程中，*大程度的滿足了測量復雜環境的要求。為了方便用戶在安裝和使用過程中自行避免因操作不當時對后續工作造成的影響和損失，下面就安裝和使用過程的注意事項，與廣大新老用戶一起分享。
一、安 裝
變送器與油管(水管)一同下井安裝;
1、深井液位變送器應使用配套油管(水管)專用卡套固定電纜，防止擠壓損壞電纜，傳感器部分垂直安裝、避免泥沙等雜質埋沒或堵塞變送器探頭部分。2、三通出線部分使用專用密封膠墊及密封膠填充，用扳手將擠壓螺帽擰緊，防止漏氣漏水。3、整條信號線引到配電柜內部，防止接線頭處雨水滲入電纜內部導致?lián)p壞。變送器用于水文、地震監測井、水庫大壩的安裝。4、當變送器單獨用于井下測量，線纜長度大于100 米時，應該另外增加一條承重鋼絲繩，一同與信號電纜一起下井，保護信號電纜防止受力過重導致信號電纜損壞。
二、試運行----為確保變送器能夠穩定準確的正常工作，測試液位前應通電預熱15 分鐘。
三、安全說明-----安裝過程中應確保變送器擰緊牢固，方可上電測量;拆卸前應斷開電源。
四、產品保養-----只能使用中性的試劑清洗變送器，避免使用帶有腐蝕性的試劑清洗，如酸、堿性溶劑，家用洗滌劑等。變送器屬于精密儀器，應存放在干燥通風的室內環境，避免陽光直曬。
五、注意事項
1、確認電源輸出電壓是否正確;電源的正、負與產品的正、負接線對應;液位*大高度在該產品的量程范圍內;2、探頭的傳感器屬于精密器件，用戶在使用時請不要自行拆卸，更不能觸碰膜片，以免造成產品的損壞;3、請避免液位變送器電纜接線頭(貼警示牌處)浸水，造成通氣線內進水，導致變送器進水損壞;4、請避免液位變送器的電纜線被刀或其他鋒利的金屬物體劃傷，造成變送器進水損壞。

一、WH311地下水液位變送器，溫泉地?zé)峋粶囟葴y量項目概述
?某高原地區需要對高溫地?zé)峋疁厮贿M(jìn)行長期監測，通過水深水位傳感器采集地?zé)峋何粶囟茸兓?，安裝在井下，監測站安裝液位溫度一體顯示器，，借助24V供電電源供電方式，使用無紙記錄儀將采集數據存儲發送，實現液位、溫度等的數據的保存、查詢功能。支持用戶調取數據進行自主應用。
??1.1現場現狀
????地?zé)峋橘|(zhì)：高溫沸水
井深：150m
溫度：150℃以下 ?設定120℃
地?zé)峋苓厽o電源；
?
?
??1.2現場需求

1. 地?zé)峋?50m水位的測量；

2. 地?zé)峋?20攝氏度水溫監測；

3. 可根據被監測水位、溫度的上、下限值，自動告警；

4. 遠程測控24V供電電源；

5. 水位水溫歷史數據無紙記錄儀自動保存；

6. 提供數據庫接口。

設計方案2.1系統概述
針對惡劣環境水資源監測困難、成本高條件有限，我公司推出一套基于雙通道深井水位水溫一體顯示超低功耗水資源監測系統，本系統主要涉及液位、溫度等的監測和數據傳輸。系統依托成熟的傳感器一體監測傳感技術，借助時下數字顯示表，工作人員可通過液位溫度顯示器或無紙記錄儀存儲導出相關數據，該平臺能夠?qū)崿F(xiàn)數據的遠程監測，并保存數據庫，生成多種報表和曲線，方便用戶監測地?zé)峋囊何?、溫度?/span>

水位自動監控儀有性價比高的特點，在水務、水利、市政和環保領域的應用不斷擴大，東方萬和不僅可以提供消防水箱水位、地下水水位測量解決方案，還有投入型無線液位測量系統，無論在地表水、地下水、海水、污水，還是柴油、重油等其他油類或其他液體介質都能提供可靠耐用的液位測量產品
