之前有人問我關于藍天NH5xAXx（也就是常說的B450芯片組能上銳龍3000系臺式機CPU的藍天NH55）解鎖高級選項的詳細流程，盡管網上也有很多關于這方面的教程，但大多數也只是說了使用H2OUVE找到Setup的第0x240行的0x08列，將00修改成01就可以解鎖出高級選項，并沒有詳細說明是該怎么定位這個地址的，因此我就打算出一篇如何根據不同的情況來修改這個的詳細流程。

教程開始前先聲明：解鎖BIOS隱藏選項和修改高級設置有風險，操作不當可能會導致機器變磚，出現那種情況可能需要重新刷入BIOS，因此在做這個之前你應該要有一定關于這方面問題的解決能力，且需要備份原版BIOS和自備兼容的編程器和燒錄夾以防萬一。

本人技術并不專業，要學習的東西還有很多，將自己的想法整理出來寫成專欄也是為了鍛煉如何表達出自己的想法，如有什么更好的建議歡迎各位大佬指出，謝謝。

雖然這個對于經常折騰BIOS的大佬們來說不算什么，但還是推薦有一定關于這方面的經驗以后再進行折騰，我個人去年也是折騰GPD Win Max的時候?qū)W會了如何使用編程器救磚，后面NH57AF1變磚以后也才有對應經驗來進行救磚的。

該方案適用于部分Insyde H2O圖形化BIOS，但也并非是所有Insyde的BIOS都適用，情況不同應自行變通，且自己去尋找正確的解決方案。

工具整合：https://pan.baidu.com/s/11HbLIylEecluXYowqlgQXA?pwd=6666

提取碼：6666

例如我這個機器的BIOS默認情況下可以設置的選項非常少，如果我們需要對CPU和內存進行超頻和調整電壓，或者需要修改BIOS的設置中某些高級選項的話，就需要解鎖BIOS的隱藏高級選項來進行操作了。

我們開始操作吧，首先打開H2OUVE，H2OUVE我用的版本是200.00.01.00，我們需要使用這個工具備份和修改BIOS。

首先我們需要備份機器的原版BIOS，因?yàn)榈葧?huì)我們要從BIOS里提取相關的信息，來定位需要修改的部分，且在操作不當?shù)那闆r下導致機器變磚的時候，可以有和芯片大小相同的BIOS文件來進行救磚。

請注意備份和芯片大小相同的原版BIOS非常重要，以前我在折騰這個機器的過程中就吸取了這個教訓，當時給這臺機器上ECC內存，解鎖了高級選項以后在BIOS里啟用了ECC設置，但是啟用了以后就開不了機一直黑屏，把CMOS電池取下來再裝回去也不管用，就只能重新刷BIOS了，當時救磚過程中遇到的問題是從藍天或者XMG那里下載下來的BIOS是超過16M的，但BIOS芯片只有16M，BIOS文件大小超出芯片容量的話就會無法刷入，強行刷入超出的那部分也會被忽略，我只能先找了個16M的舊版BIOS刷回去，結果刷回去以后搭配ECC內存開不了機，又只能先搭配普通內存把BIOS刷到新版，因此這是非常重要的。

軟件成功啟動后，我們點擊Load runtime，讀取正在運行的BIOS，BIOS讀取成功后，我們?cè)冱c(diǎn)擊Dump BIOS rom，將原版16M大小的BIOS文件備份出來。

備份BIOS這部分如果你是英特爾平臺的話，也可以使用FPTW64來備份，我那臺機器是AMD的，就只能這樣備份。

BIOS備份完成后，我們先將這個文件存儲到U盤，或者復制到另一臺可以正常使用的電腦上，以防機器變磚時，可以將備份好的BIOS刷回去救活。

然后使用UEFITool，我這里使用的是A59的NE版，想要最新版本可以在Github上面下載。

https://github.com/LongSoft/UEFITool/releases

BIOS打開后，我們點擊Search，或者直接按快捷鍵Ctrl+F，打開查找對話框，然后切換到查找文本的選項卡，在里面輸入Setup，查找范圍選擇Body Only。

查找到以后我們翻閱查找到的結果，找到DriverSampleDxe相關的結果，單擊右鍵或者按快捷鍵Ctrl+E，將這個UEFI模塊另存為sct文件。

將sct保存下來以后，拿記事本直接打開是亂碼的，因此我們就需要將它轉換成我們能看懂的文本，并在其中獲取我們需要的信息。

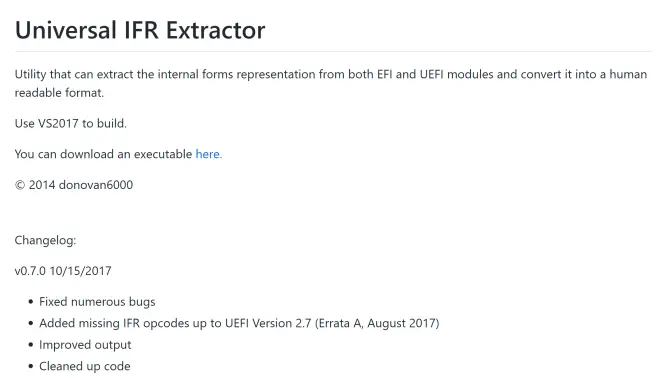

我們可以使用Universal-IFR-Extractor這個工具將sct轉換為文本，以前我在出GPD Win Max解鎖BIOS的Chipset頁面同樣也用到了這個工具。

這個工具是開源的，是C++寫的，我們可以在Github獲取到源代碼，然后自己使用Visual Studio編譯。

https://github.com/donovan6000/Universal-IFR-Extractor

在VS中我們可以點擊重新生成解決方案來進行編譯，不過這個項目是用VS2013寫的，且是考慮支持在XP系統中運行的，因此使用新版的VS編譯時若沒有安裝對應的平臺工具集，可能會遇到問題。

那樣的話，我們?cè)诮鉀Q方案資源管理器中選擇Universal IFR Extractor這個項目單擊右鍵選擇屬性，或者按Alt+Enter，打開該項目的屬性頁，將平臺工具集改成我們現在使用的新版VS的就可以正常編譯了。

工具成功編譯以后（不想下VS的話我會在工具包里放編譯好的程序），我們讀取剛才使用UEFITool保存下來的sct，再單擊Extract，將sct轉換為txt文本。

轉換完成后我們使用記事本打開這個文本，按下Ctrl+F鍵查找，輸入Setup Menu Insyde Full Show來查找這個結果。

不過由于這個工具比較老且好幾年都沒有更新的原因，有時候就會出現找不到的情況，也就是沒有完全提取，出現這種情況的話就只能想其他辦法了。

我使用tomrus88分支出的0.7版也是沒有正確的提取出我們需要的信息，但是使用WinHex打開那個sct的話，是可以搜索到這個的，可能是工具存在BUG的原因。

tomrus88分支出的0.7版大家感興趣的話也可以去github關注，后面我也會把編譯好的程序放到工具包里。

https://github.com/tomrus88/Universal-IFR-Extractor

那如果Universal-IFR-Extractor能夠正確提取出這部分信息的話，我們?cè)撊绾未_認需要修改的地址呢？

我拿新款藍天NH55VR的BIOS舉例，那個BIOS就可以使用這個正確的提取出我們需要的信息，我們?cè)谑褂肬EFITool進行查找的時候也可以直接搜索Setup Menu Insyde Full Show，和之前一樣將對應的模塊另存為sct，再使用Universal-IFR-Extractor轉換為文本。

然后我試了一下Universal-IFR-Extractor的另一個分支，是可以正確從新款藍天NH55VR的BIOS里提取出我們需要的信息的，前面0.6和0.7版我試了一下似乎都沒有正確提取出來。

我們找到這個分支，LongSoft也是UEFITool的開發團隊，這個分支我試了一下是可以從新款NH55VR的BIOS中正確提取出我們需要的信息的。

https://github.com/LongSoft/Universal-IFR-Extractor

同樣我拿前面那個打開藍天X170提取出來的模塊就出現了問題，而使用這個分支的版本就可以正確的提取。

盡管這個分支只發布了Mac版，沒有Windows版，這個項目改成了跨平臺的，也就不再是依賴于.sin或.vcxproj項目文件那種，就不能直接使用Visual Studio編譯了，但我們也是可以自己手動編譯出Windows版的。

我們安裝Cmake，并下載這個項目的源代碼，使用命令提示符轉到項目文件夾下，Win11系統則可以直接選擇在終端中打開。

我們輸入cmake -B build的命令，其中-B的命令是指定CMake用作生成目錄的根目錄的路徑，如果該目錄不存在，CMake會自動創建它，bulid的目錄名也可以自定義。

接著輸入cmake --build build --target IRFExtractor --config "Release" --parallel

其中--build命令是指定要生成項目的目錄，這是必須要指定的，我這個文件夾就在目錄下且就叫build，因此輸入build就行。

--target是指定目標的命令，例如我想編譯IRFExtractor，就輸入這個。

--config?"Release"是配置生成Release版的。

--parallel是指定生成時要使用的最大并發進程數，如果是省略的情況下，則使用本機生成工具的默認編號，我這里省略。

等待處理完成后，我們需要的Windows版就編譯成功了。

另外這個項目下還有一個ifrextract，是控制臺的應用程序，使用方法是使用ifrextract.exe+sct的文件名+輸出txt的文件名（這兩個文件若和工具不在相同目錄下的話，就需要加上完整路徑），我也順便編譯一下。

或者之前直接輸入cmake --build build --target ALL_BUILD --config "Release" --parallel，似乎可以把兩個都編譯出來。

最終工具包里我會放原作者donovan6000出的0.6版和分支tomrus88出的0.7版，還有LongSoft分支出的版本。

大家可以根據自己情況選擇對應的工具，我這里使用的是剛才編譯的LongSoft的分支，這個窗體程序的使用方法也是和上面舊版的一樣的。

回歸原題，我們使用LongSoft的分支版打開剛才從新款藍天NH55VR BIOS里提取出來的相關信息（和舊款B450的NH55的當然不同，這里只是舉個例子，在可以提取出對應信息的情況下，我們?cè)撛趺创_定如何使用H2OUVE來修改對應的地址）

接著還是搜索Setup Menu Insyde Full Show，這個BIOS工具就正確的提取出來了。

接著我們觀察(VarOffset/VarName)后面那個地址，這里是0x212的話，那么就對應Setup那里的第0x210行的0x02列。

下面0x0代表隱藏，0x1代表顯示。

這樣像藍天NH55VR那款機器的BIOS使用H2OUVE找到Setup的第0x210行的0x02列，將00修改成01就可以解鎖出隱藏高級選項，貼吧已經有大佬做過測試。

我這個舊款的藍天NH55沒有正確將這部分提取出來，那么如果能正確提取出來的情況下，它的(VarOffset/VarName)那里應該是0x248（我這里只是根據成功的結果來進行推理的），下面代表的意思也是同理，0x0代表隱藏，0x1代表顯示。

當我們定位出這個需要修改的地址，并知道如何修改的時候，我們就可以使用H2OUVE就行修改了。

請注意這里不同的機器和不同的BIOS可能會有不同，試錯了可能會導致機器變磚，需要重新刷BIOS的風險，請使用上述方法查詢需要修改的位置，或經其他用戶測試后正確的方法，在確定的情況下再進行操作。

我們回到H2OUVE中，單擊Variable，也就是變量的選項卡，在列表中找到Setup。

然后根據之前定位出這個需要修改的地址（我的舊款NH55是0x248，00代表隱藏，01代表顯示）就找到Setup的240行和08列，將00修改成01，再點擊保存設置即可。

重啟電腦進入BIOS以后，就能看出BIOS的高級選項解鎖了，我這邊AMD PBS和AMD CBS的選項都出來了。

我們就可以調整CPU的頻率和電壓，并對內存進行超頻了，其中CPU電壓這里0x48應該是一個十六進制，轉換為十進制是72，轉換為八進制是110，這里應該是對應八進制，也就是1.10V的電壓。

當我們需要調整電壓的時候就需要進行換算，當超頻失敗或者設置有錯誤，可能需要拆機重新用編程器刷BIOS，所以我說這機器的BIOS是真的太難用了，就是這個原因。

我這里只是做個演示，平常也是默頻用的，現在忙著工作就不像以前那樣有太多時間來折騰機器了。

總結

這篇專欄雖然看上去很復雜，但實際上很簡單，簡化步驟就是使用UEFITool在BIOS中查找文本Setup，或者直接搜索Setup Menu Insyde Full Show，提取出對應的sct，若模塊里沒有的話，就去其他模塊里找，直到找到為止，再使用Universal-IFR-Extractor提取出我們需要的信息，定位出需要修改的地址再使用H2OUVE更改。

關于程序的編譯部分對這方面沒有興趣的話可以忽略，大家可能也會覺得，我最近寫這些專欄的時候，居然花很多文字去講述那方面相關的東西，這不是把原本簡單的問題復雜化嗎？

但我建議還是應該掌握一些相關的技術，搞這些東西無論是使用編譯后好的程序，還是下載別人的源代碼來自己編譯，都還只是入門級的操作，很多在別人未探索過的領域，還是需要自行編寫工具（也就是需要你至少能夠使用一種常用的編程語言，例如像C++，C#，Python等，自行編寫程序來解決自己所遇到的問題），當別人開源工具出現BUG的時候，如果你有對應的編程經驗，能夠通過BUG定位出代碼并自己解決的話，也是非常好的，就不像我這種非常辣雞的菜雞沒有自己編寫程序的能力，也沒有解決BUG的能力，只能跪舔大佬們的工具。

這個方案也不太清楚是否適用藍天X170，我手上沒有對應的機器就試不了，但我還是試著看看吧。

這樣看來藍天X170SM-G應該是找到Setup的130行和03列，將00修改成01來解鎖BIOS隱藏選項的樣子。

不過我使用H2OUVE打開X170的BIOS以后，并沒有變量那一欄，因此這個方法就不適用于那款機型了。

但是我又仔細的觀察了一下，某些情況似乎可以用這種方法解鎖，首先單擊Setup選項卡，然后再選擇導出，將Setup的這部分轉換為文本。

接著我們?cè)谶@個文本中搜索Setup Menu Insyde Full Show，也是可以找到結果的，通過編輯這個文本，應該是可以達到解鎖隱藏選項的目的。

找到Setup Menu Insyde Full?Show以后，我們來手動修改它的選項，將Hide項括號的星號刪除，使用空格填充，然后再將Show項括號里的空格刪除，用星號填充，修改完成后保存這個文本文檔，導入到BIOS中。

修改完成以后保存，因?yàn)樗{(lán)天X170是英特爾平臺的機器，因此可以使用FPTW64強刷，這樣應該也是另外一種解鎖BIOS的方法，但我手上沒有對應的機器就無法測試，大家有對應折騰能力的話可以試試。
