起因概述

昨天筆者的一位友人聯系我，說此前筆者替他組裝的一臺12代i7的臺式機近日頻發藍屏（BSOD）問題，希望筆者能協助他找到問題的原因并解決。

聽聞此事后，筆者先讓他到設置→系統→關于→高級系統設置→高級→啟動和故障恢復設置下，將寫入調試信息修改為小內存轉儲（256K）后，待到下次藍屏時將藍屏dump文件發與筆者進行分析。

說明：dump文件類型中相對比較常用的是小內存轉儲、核心內存轉儲和完全內存轉儲這三種，自動內存轉儲和活動內存轉儲相對使用遇到，故在此不做特別說明。以下是前三種內存轉儲文件的區別：

小內存轉儲：保存內存前64K基本內存空間的數據
核心內存轉儲：保存操作系統和相關系統級別服務的數據
完全內存轉儲：保存內存中包括系統數據和用戶數據的全部數據

由于藍屏問題的發生通常具有突發性和不可預知性，同時為保證能在藍屏后快速獲取并保存內存轉儲文件進行分析，故在大多數情況下我一般都會設置為小內存轉儲以保證能得到文件。（完全/核心內存轉儲文件體積較大，需要相對較長的時間進行轉儲保存，無法保證能在藍屏后成功生成文件的可能性較大，尤其是萬一遭遇諸如斷電等二次災害的情況）

分析過程

在得到了友人發來的兩個dump文件后，筆者將其載入到WinDbg中進行查看。發現兩者都是同樣的IRQL_NOT_LESS_OR_EQUAL（中斷請求級別不小于或相等）錯誤，意思是試圖在錯誤的中斷級上進行特定操作。

打開第一個文件后，先輸入analyze -v命令查看一下大致情況

可以發現錯誤進程是ntkrnlmp.exe，這是一個和操作系統注冊表關聯的重要系統進程，看來多半是內存本身或者驅動問題了。為了獲取進一步信息，我們使用kv和r命令查看狀態。

通過查看調用棧，我們能發現操作系統執行過程中遇到了一個缺頁異常，于是系統調用了KiTrapoE異常處理函數來試圖處理問題。但執行過程中卻發現無法因為找到對應的物理頁，所以部署了KiBugCheckEx函數讓系統藍屏。

Windows在調用異常處理函數解決異常時，通常會以生成一個陷阱幀（Trap Frame）的形式保存異常出現時候的現場環境。如果異常被成功解決了，就可以通過定位這個陷阱幀回到異常發生前的線程，恢復正常執行。我們發現這個陷阱幀的地址是ffffb88c到a024f740，因此使用.trap命令切換到陷阱幀：

通過對比查看，我們可以發現，出問題前的最后兩個函數是KiRetireDpcList和KiIdleLoop。前者是系統用來掃描DPC請求隊列來執行處理機線程切換的函數，后者是用以循環執行DPC檢查和堆棧切換的函數。DPC是Windows驅動程序在IRQL DISPATCH_LEVEL上請求回調到任意線程上下文的方法，其需要生成一個DPC對象用以交付內核進行中斷級控制。DPC對象的數據結構由LIST_ENTRY、回調指針、回調上下文和控制數據構成。

KiRetireDpcList函數原形

KiIdleLoop函數原形

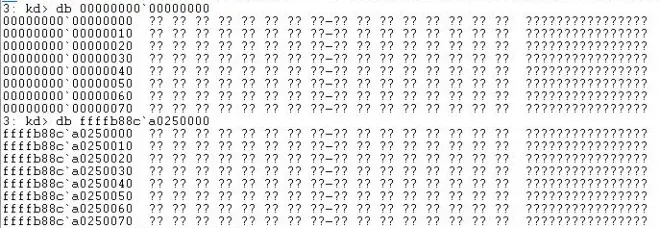

于是我猜測是否是由于DPC隊列越界發生死循環導致的藍屏？所以接下來我是用db命令查看地址空間。

發現地址空間全是問號，在WinDbg里這說明這些都是無效內容。表示系統無法訪問這一部分的內存，因而產生頁面異常。使用irql命令查看一下中斷級別：

由于Windows系統的頁處理只能發生在2以下的中斷級別上，因此就會報一個IRQL_NOT_LESS_OR_EQUAL錯誤。但僅憑這份文件我仍然無法斷定問題出在哪。是由哪個進程/驅動程序造成了DPC隊列越界，于是我對第二份dump文件進行了同樣的分析流程。

和第一份文件一樣報的是IRQL_NOT_LESS_OR_EQUAL錯誤，但是不同之處在于PROCESS_NAME字段中出現了360Tray.exe的字樣。

于是我開始懷疑是不是由360造成的問題，接著我再次使用kv;r命令進行檢查

發現這次的藍屏觸發更為復雜，一開始是進程死鎖導致陷阱幀生成了一次，然后系統調函數來解除死鎖，遇上了缺頁問題，再次生成陷阱幀處理無果，發送bugcheck藍屏。

結論

綜合兩次dmp文件分析，筆者認為比較可能的原因是由于360的某些保護機制導致dpc對象訪存進程被拒絕而藍屏。故我已通知友人先將360相關軟件徹底卸載來檢查是否可以正常使用。

當然也不能排除是不是由于內存損壞或者內存頻率參數等對IMC壓力太大導致的訪存失敗，可惜此類問題不藉由TM5等內存測試軟件進行較長時間的烤機無法判斷是否穩定。暫時只能先讓友人檢查XMP參數檔位是否為更為穩定的XMP I而非XMP II，再經由之后的使用情況來決定是否需要動內存內存參數或者烤機檢查內存穩定性。

P.S.第一次寫操作系統內核分析的相關專欄，也是首次在B站投稿。筆者操作系統知識和應用水平堪憂，行文中各類遣詞造句恐有不少謬誤，還希望大家海涵并提出批評意見。望共同進步，謝謝。

End.
