接上面內容3.7VGA顯示圓--明德?lián)P科教1（mdy-edu.com）

第5節?簡化版步驟分享

這里依舊會分享簡化版的步驟，方便掌握基礎原理后進行反復操作復習。

5.1?設計實現5.1.1?頂層接口

新建目錄：D:mdy_bookga_exec1。在該目錄中新建一個名為vga_exec1.v的文件，用GVIM打開后開始編寫代碼。

確定頂層信號，信號和管腳的對應關系見表3.10- 2。

表3.10 - 2信號和管腳關系

寫出頂層信號代碼：

聲明輸入輸出屬性：

5.1.2?信號設計

首先進行架構設計。設計目標中確定顯示器中需要顯示640*480分辨率的圖像，因此使用下表中的第一種分辨率。

表3.10-1 VGA常用分辨率

分析設計目標可得VGA行同步信號，其時序圖如下所示。

圖3.10-7帶時間信息的VGA行同步時序

設計計數器架構，表示計數基準時間的計數器cnt0代碼如下：

設計計數hys長度的計數器cnt1代碼如下：

設計行同步信號的代碼如下：

設計VGA場同步時序計數器cnt2代碼如下：

設計場同步信號的代碼如下：

設計lcd_rgb信號的代碼如下：

至此，主體程序已經完成。接下來將module補充完整。

5.1.3?信號定義

首先定義信號類型，cnt0、add_cnt0 和 end_cnt0的信號定義如下：

cnt1的信號定義如下：

add_cnt1和end_cnt1的信號定義如下：

cnt2的信號定義如下：

add_cnt2和end_cnt2的信號定義如下：

lcd_rgb的信號定義如下：

hys和vys的信號定義如下：

distance的信號定義如下：

valid_area和green_area的信號定義如下：

至此，整個代碼的設計工作已經完成。最終得到完整的設計代碼如下：

下一步是新建工程和上板查看現象。

5.2?綜合與上板5.2.1?新建工程

打開軟件Quartus Ⅱ，點擊“File”下拉列表中的New Project Wzard...新建工程選項。

圖3.10-15Quartus新建工程

直接點擊“Next”。

圖3.10-16 Quartus新建工程介紹

此時會出現的是工程文件夾、工程名、頂層模塊名設置界面（目錄為：D:/mdy_book/vga_exec1，工程名和頂層名為vga_exec1），完成設置后點擊“Next”。

圖3.10-17 QUARTUS新建工程設置名稱

選擇“Empty project”后點擊“Next”。

圖3.10-18 QUARTUS新建工程類型

點擊右側的“Add”按鈕，選擇“vga_exec1.v”文件后點擊“Next”，完成文件添加。

圖3.10-19 QUARTUS添加文件

對芯片型號進行選擇，在“Device family”選項中選擇“Cyclone ⅣE”，“Available devices”選項中選擇“EP4CE15F23C8”，隨后點擊“Next”。

圖3.10-20 QUARTUS選擇芯片型號

直接點擊“Next”。

圖3.10-21 QUARTUS設置工具界面

點擊“Finish”，完成新建工程。

圖3.10-22 QUARTUS新建工程匯總界面

5.2.2?綜合

新建工程后界面如下圖所示，點擊“編譯”。

圖3.10-23 QUARTUS新建工程后界面

編譯成功如下圖所示。

圖3.10-24 QUARTUS編譯后界面

5.2.3?配置管腳

進行管腳配置，在菜單欄中點擊“Assignments”后點擊“Pin Planner”，此時會彈出配置管腳的窗口。

圖3.10-25 QUARTUS配置管腳選項

在配置窗口“l(fā)ocation”根據信號和管腳關系配置管腳，配置完成關閉“Pin Planner”即可自動保存配置信息。

圖3.10-26 QUARTUS配置管腳

再次“QUARTUS”軟件，在菜單欄中選擇“Processing”，隨后點擊“Start Compilation”再次進行綜合。

圖3.10-27QUARTUS編譯選項

出現 QUARTUS 編譯成功標志時表示此次編譯成功。

圖3.10-28 QUARTUS編譯成功標志

5.2.5?連接開發板

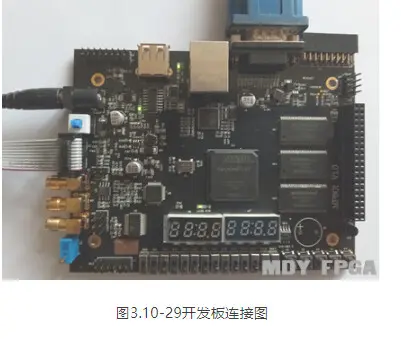

下載器接入電腦 USB?接口，將開發板接上電源，開發板的VGA口連接到一臺顯示器上后按下藍色開關。

5.2.6?上板

打開 QUARTUS?界面后單擊“?

?”圖標：

圖3.10-30 QUARTUS界面

點擊“add file”，添加.sof文件，完成添加后點擊“Start”，在“Progress”中顯示進度，當進度條顯示“100%”為成功，可觀察顯示器現象。如果此時開發板連接的顯示器顯示出了設計目標中需要的畫面則代表設計成功。

圖3.10-31 QUARTUS下載程序界面

第6節?擴展練習

至此，VGA顯示圓設計已經完成，相信同學們已經可以完全掌握這一設計。那么在掌握這項工程后可以多做一些思考，嘗試在工程原理不變的基礎上進行一定的數據調整，試著改變圓的大小和顯示區域或者改變顯示顏色等參數，挑戰一下獨立完成多個設計。也歡迎有更多思路和想法的同學前往至簡設計法論壇上進行交流討論。
